Étude d’un système de translation mécanique à Saint-Martin-de-la-Porte, France
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 994 |
| Nombre de lignes | 789 |
| Nombre de barres | 17 |
| Nombre de surfaces | 345 |
| Nombre de solides | 33 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 1 |
| Poids total | 0,080 t |
| Dimensions (métrique) | 1,324 x 0,455 x 0,479 m |
| Dimensions (impériales) | 4.34 x 1.49 x 1.57 feet |
| Version du logiciel | 5.22.02 |
30.05.2024
012775
Système de rails avec contraintes Sigma-X (© AGICEA)
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 994 |
| Nombre de lignes | 789 |
| Nombre de barres | 17 |
| Nombre de surfaces | 345 |
| Nombre de solides | 33 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 1 |
| Poids total | 0,080 t |
| Dimensions (métrique) | 1,324 x 0,455 x 0,479 m |
| Dimensions (impériales) | 4.34 x 1.49 x 1.57 feet |
| Version du logiciel | 5.22.02 |
30.05.2024
012776
Rail avec composants (© AGICEA)
Système de rails avec composants (© AGICEA)
30.05.2024
012777
Les axes et les galets, les contraintes de contact des galets sur le rail et un élément de serrage (© AGICEA)
Fixation des consoles et Contraintes des rouleaux de Von Mises (© AGICEA)
30.05.2024
012779
Système de rails avec contraintes Sigma-X (© AGICEA)
30.05.2024
012778

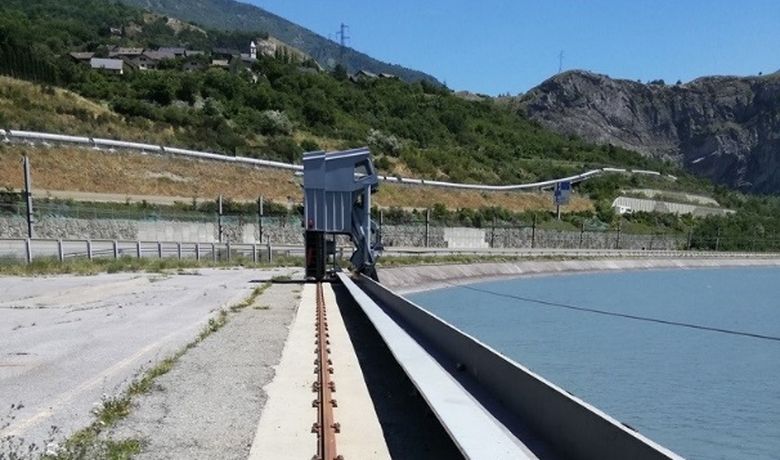

Enregistrement du système de déplacement mécanique (© AGICEA)

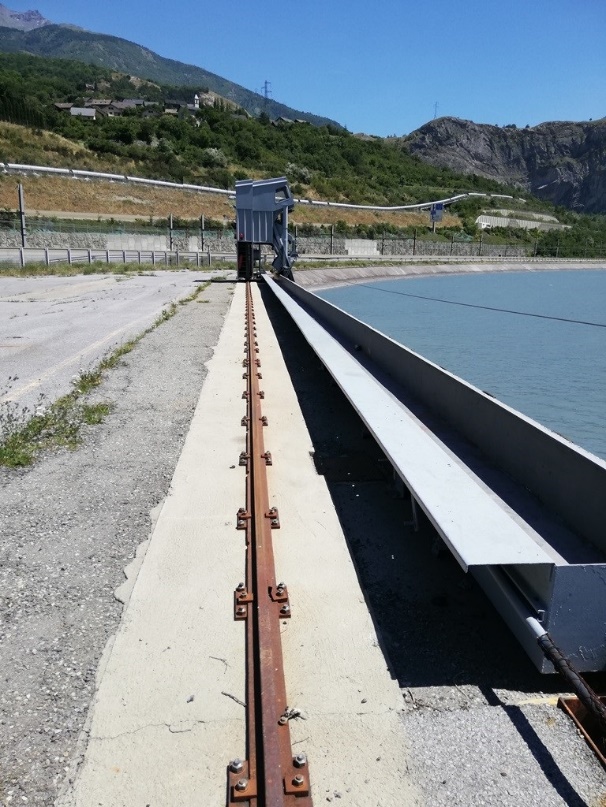

Image du système de déplacement mécanique (© AGICEA)
