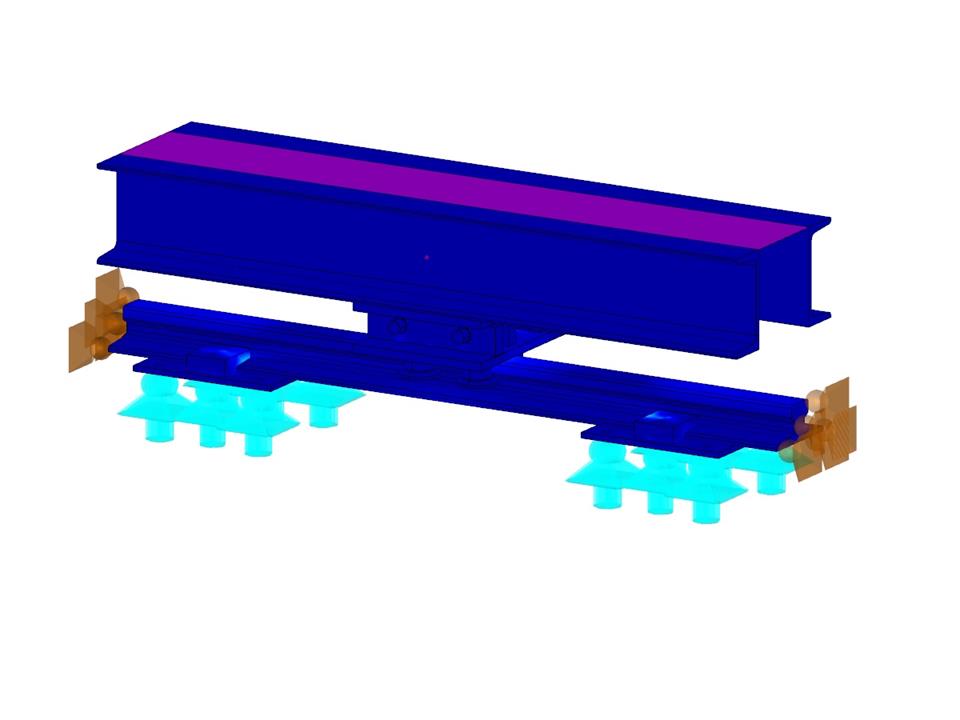

Conception du système de déplacement mécanique
| Nombre de nœuds | 994 |
| Nombre de lignes | 789 |
| Nombre de barres | 17 |
| Nombre de surfaces | 345 |
| Nombre de solides | 33 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 1 |
| Poids total | 0,080 t |
| Cotation fonctionnelle | 1,324 x 0,455 x 0,479 m |
| Version du logiciel | 5.22.02 |
Webinaire
Webinaire
Webinaire
Base de connaissance
Base de connaissance
Foire aux questions (FAQ)
Base de connaissance
.png?mw=350&hash=db8f562b3cbfea63fcdbce3b1237243a1ff807cf)
Créez des lignes directrices avec ou sans description pour afficher une grille de bâtiment ! Vous pouvez par exemple verrouiller la position de la ligne directrice pour éviter de les déplacer accidentellement.
De plus, vous pouvez coller les lignes directrices aux nœuds afin de déplacer également les nœuds collés. Cela facilite considérablement votre travail !
Accéder à la vidéo explicative
L'analyse pushover est gérée par un nouveau type d'analyse dans les combinaisons de charges. Vous avez ici accès à la sélection de la distribution et de la direction de charge horizontale, à la sélection d'une charge constante, à la sélection du spectre de réponse souhaité pour la détermination du déplacement cible et aux paramètres de l'analyse pushover adaptés à l'analyse pushover.
Dans les paramètres de l'analyse pushover, vous pouvez modifier l'incrément de la charge horizontale croissante et spécifier la condition d'arrêt de l'analyse. De plus, il est possible d'ajuster facilement la précision pour la détermination itérative du déplacement cible.
- Considération du comportement non linéaire des composants à l'aide des articulations plastiques standardisées pour l'acier (FEMA 356, EN 1998-3) et du comportement non linéaire des matériaux (maçonnerie, acier - bilinéaire, courbes de travail définies par l'utilisateur)
- Importation directe de masses à partir de cas de charge ou de combinaisons de charge pour l'application de charges verticales constantes
- Spécifications définies par l'utilisateur pour la considération des charges horizontales (standardisées sur un mode propre ou uniformément réparties sur la hauteur des masses)
- Détermination de la courbe de capacité avec un critère limite de calcul (un effondrement ou une déformation limite)
- Transformation de la courbe de capacité en spectre de capacité (format ADRS, système oscillant à un degré de liberté)
- Bilinéarisation du spectre de capacité selon l'EN 1998-1:2010 + A1:2013
- Transformation du spectre de réponse appliqué en spectre de demande (format ADRS)
- Détermination du déplacement cible selon l'EC 8 (méthode N2 selon Fijar 2000)
- Comparaison graphique du spectre de capacité et du spectre de demande
- Évaluation graphique des critères d'acceptation des articulations plastiques prédéfinies
- Affichage de résultat des valeurs utilisées dans le calcul itératif du déplacement cible
- Accès à tous les résultats du calcul de structure dans les différents incréments de charge
Lors du calcul, la charge horizontale sélectionnée est augmentée par incréments de charge. Une analyse statique non linéaire est effectuée pour chaque pas de charge jusqu'à ce que la condition limite spécifiée soit atteinte.
Les résultats de l'analyse pushover sont nombreux. D'une part, la structure est analysée pour son comportement en déformation. Ceci peut être représenté par une ligne force-déformation du système (une courbe de capacité). D'autre part, l'effet du spectre de réponse peut être affiché dans l'affichage ADRS (Acceleration-Displacement Response Spectrum). Le déplacement cible est déterminé automatiquement dans le programme sur la base de ces deux résultats. Le processus peut être évalué graphiquement et dans des tableaux.
Les différents critères d'acceptation peuvent ensuite être évalués graphiquement (pour le pas de charge suivant du déplacement cible, mais également pour tous les autres pas de charge). Les résultats de l'analyse statique sont également disponibles pour les différents pas de charge.
