30.05.2024
014489

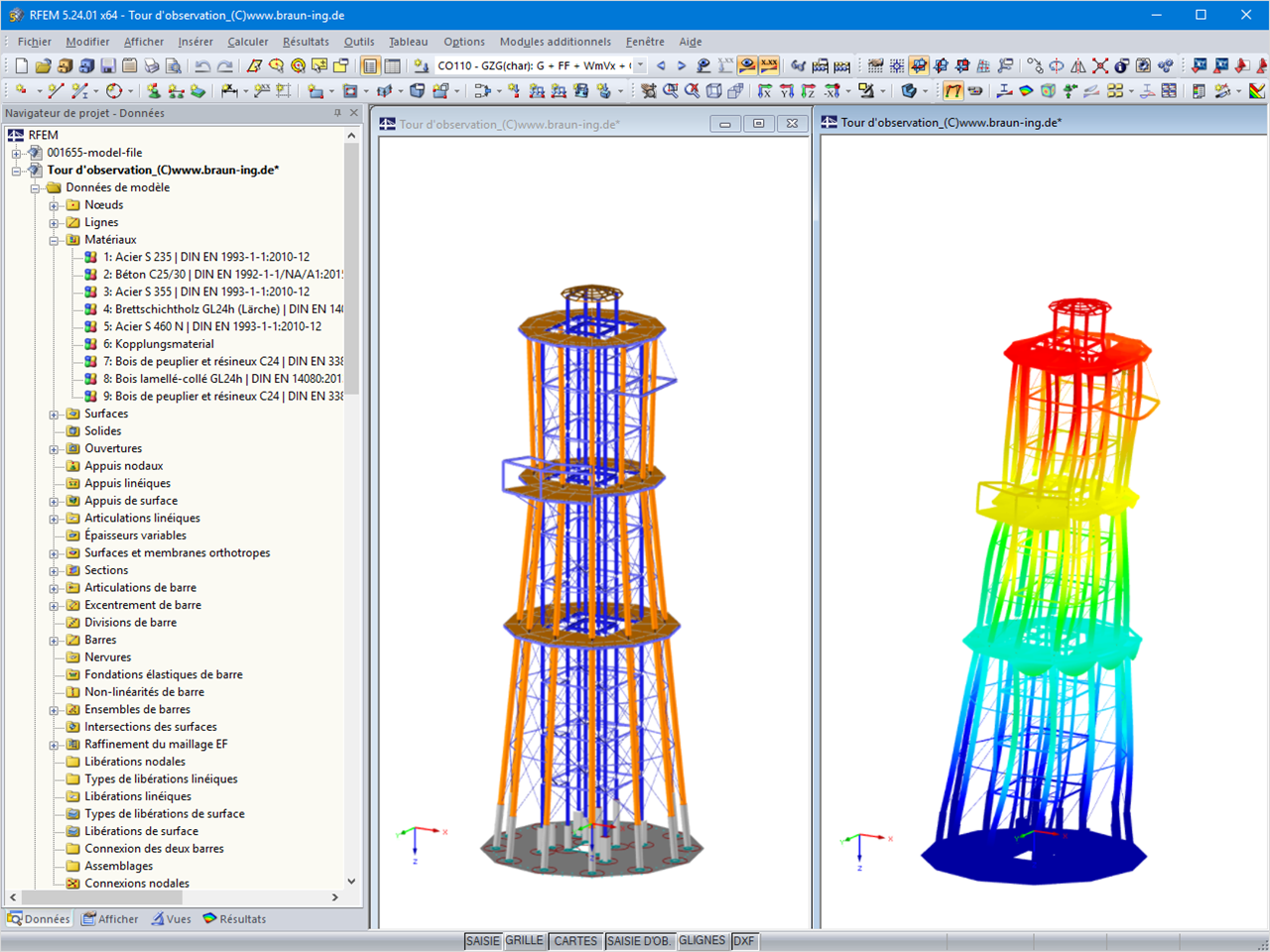

Modèle (à gauche) et déformations (à droite) de la tour d'observation dans RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
Utilisé dans
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 1014 |
| Nombre de lignes | 1773 |
| Nombre de barres | 1394 |
| Nombre de surfaces | 101 |
| Nombre de cas de charge | 38 |
| Nombre de combinaisons de charges | 95 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 721,637 t |
| Dimensions (métrique) | 22,000 x 22,000 x 56,926 m |
| Dimensions (impériales) | 72.18 x 72.18 x 186.77 feet |
| Version du logiciel | 5.24.01 |
30.05.2024
014492

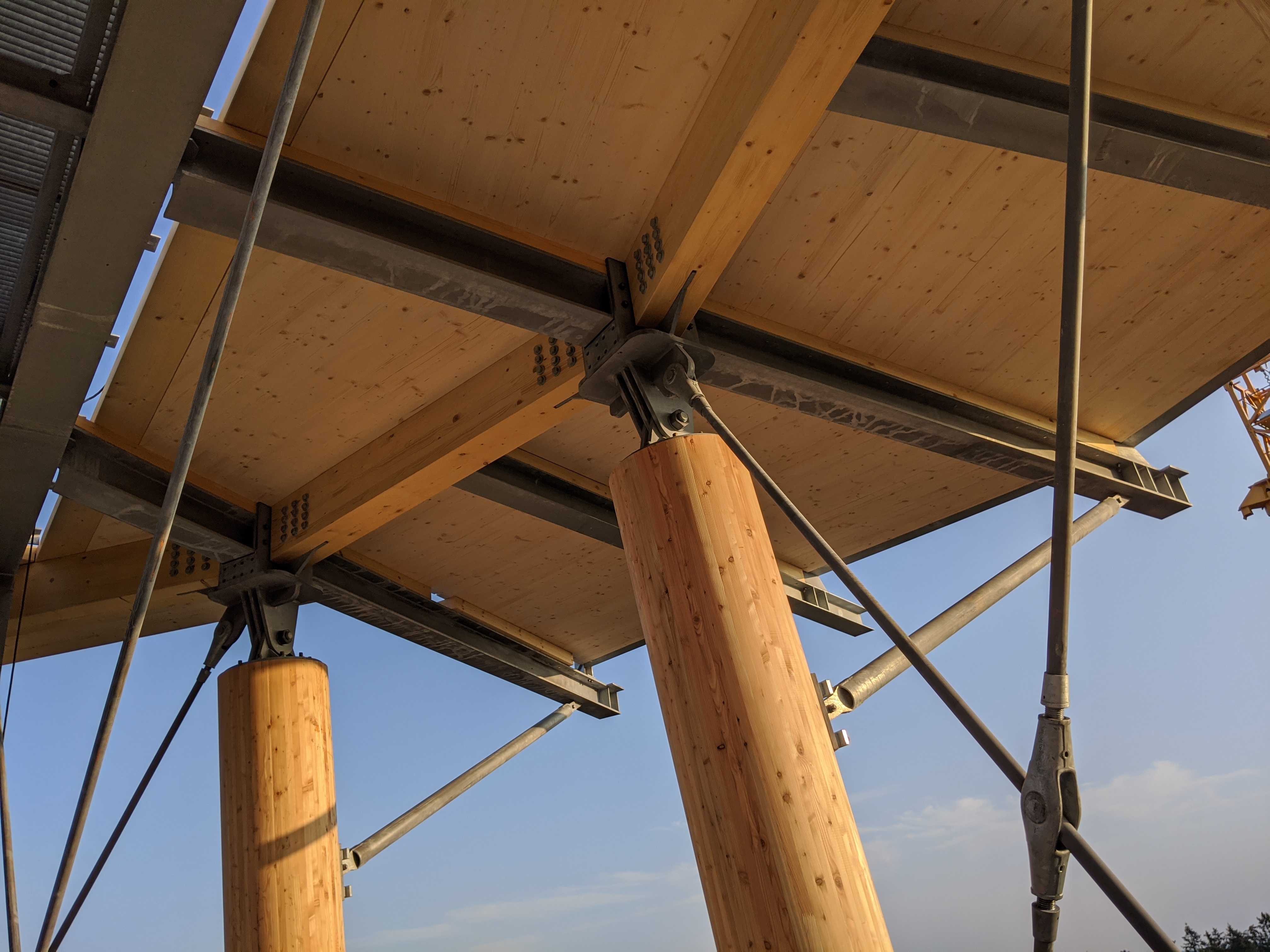

Connexion du poteau en bois à la plate-forme (© Ingenieurbüro Braun GmbH & Co.KG)
Utilisé dans
30.05.2024
014496
Analyse des contraintes d'une pièce métallique d'un assemblage dans RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
Utilisé dans
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 558 |
| Nombre de lignes | 399 |
| Nombre de barres | 40 |
| Nombre de surfaces | 153 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 2 |
| Poids total | 0,418 t |
| Dimensions (métrique) | 0,470 x 0,858 x 1,613 m |
| Dimensions (impériales) | 1.54 x 2.81 x 5.29 feet |
| Version du logiciel | 5.24.01 |
30.05.2024
014490
Modèle de la tour d'observation dans RFEM (© Ingenieurbüro Braun GmbH & Co.KG)
Utilisé dans
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 1014 |
| Nombre de lignes | 1773 |
| Nombre de barres | 1394 |
| Nombre de surfaces | 101 |
| Nombre de cas de charge | 38 |
| Nombre de combinaisons de charges | 95 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 721,637 t |
| Dimensions (métrique) | 22,000 x 22,000 x 56,926 m |
| Dimensions (impériales) | 72.18 x 72.18 x 186.77 feet |
| Version du logiciel | 5.24.01 |
30.05.2024
014491

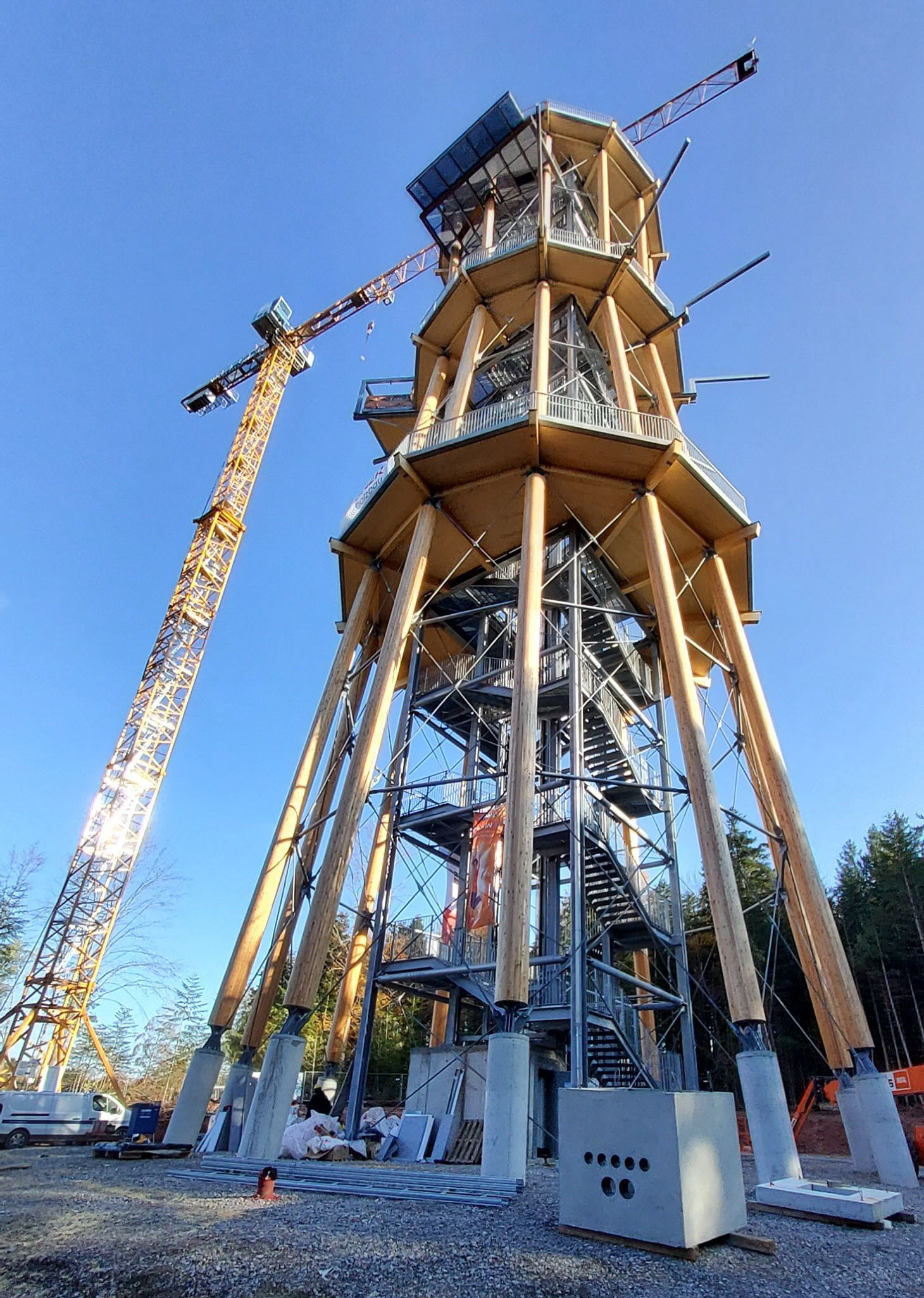

Tour d'observation de Schömberg en cours de construction (© Ingenieurbüro Braun GmbH & Co. KG)
Utilisé dans
30.05.2024
014493

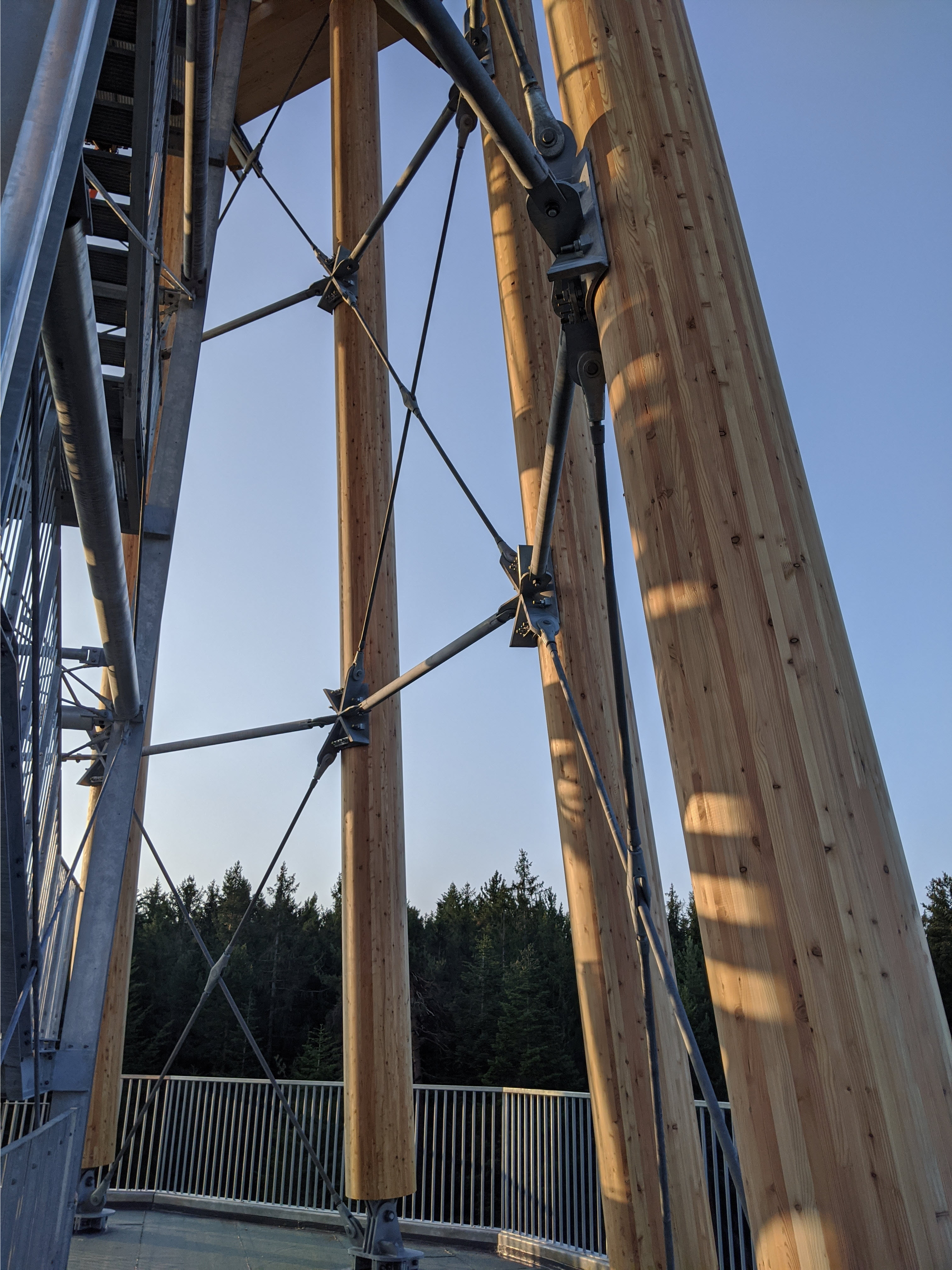

Poteaux en bois et contreventements (© Ingenieurbüro Braun GmbH & Co.KG)
Utilisé dans
09.03.2024
014580
Modèle de la tour d'observation dans RFEM (© Ingenieurbüro Braun GmbH & Co.KG)
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 1014 |
| Nombre de lignes | 1773 |
| Nombre de barres | 1394 |
| Nombre de surfaces | 101 |
| Nombre de cas de charge | 38 |
| Nombre de combinaisons de charges | 95 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 721,637 t |
| Dimensions (métrique) | 22,000 x 22,000 x 56,926 m |
| Dimensions (impériales) | 72.18 x 72.18 x 186.77 feet |
| Version du logiciel | 5.24.01 |
09.03.2024
015609

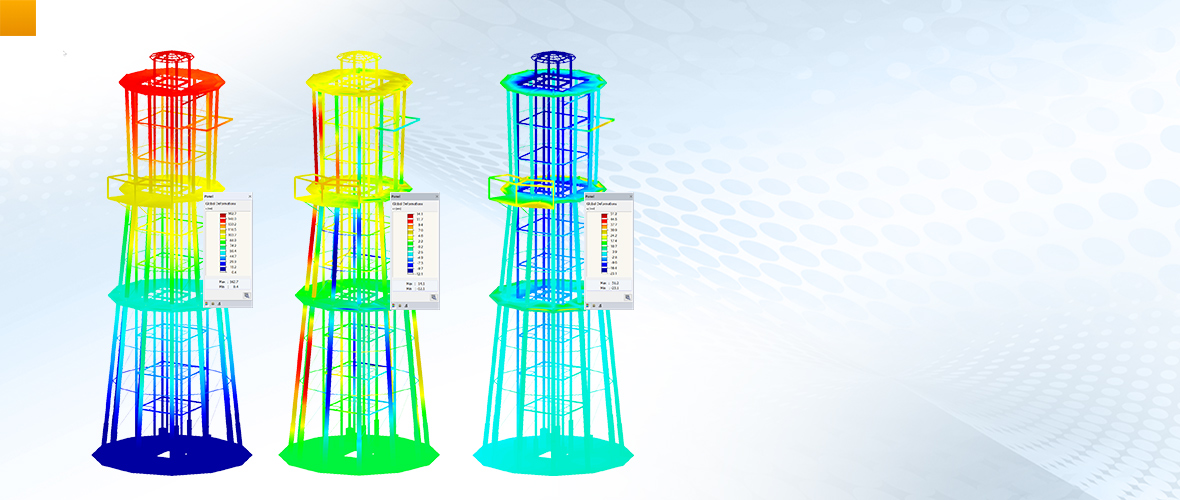

Tour d'observation mixte bois-acier | Schömberg, Autriche | Ingenieurbüro Braun GmbH & Co. KG | www.braun-ing.de
Tour d'observation mixte bois-acier
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 1014 |
| Nombre de lignes | 1773 |
| Nombre de barres | 1394 |
| Nombre de surfaces | 101 |
| Nombre de cas de charge | 38 |
| Nombre de combinaisons de charges | 95 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 721,637 t |
| Dimensions (métrique) | 22,000 x 22,000 x 56,926 m |
| Dimensions (impériales) | 72.18 x 72.18 x 186.77 feet |
| Version du logiciel | 5.24.01 |
