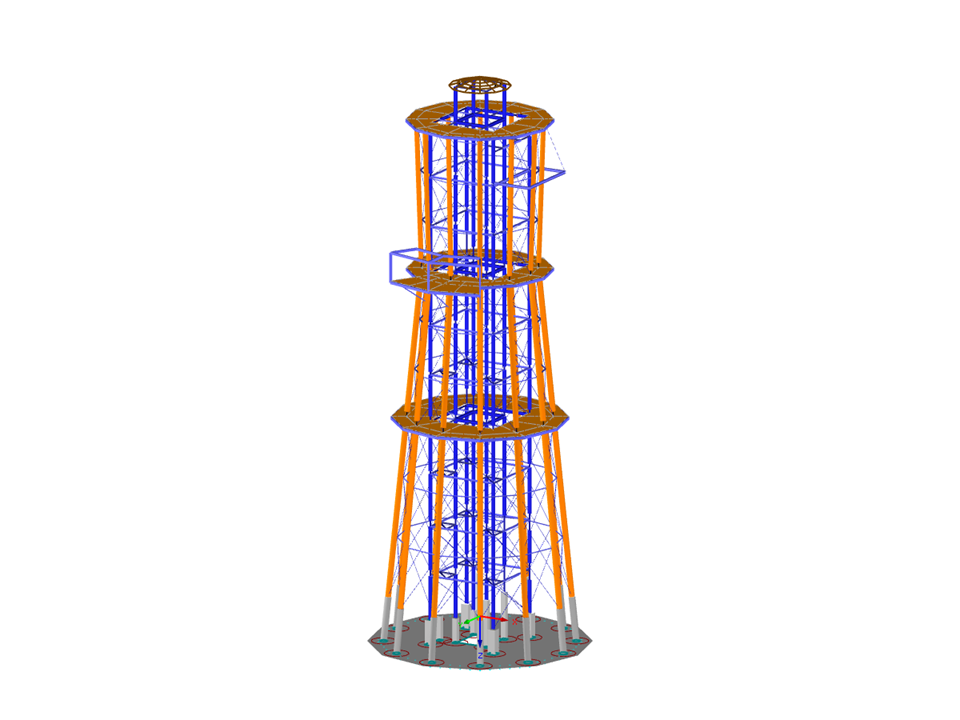

Tour d'observation mixte bois-acier
| Nombre de nœuds | 1014 |
| Nombre de lignes | 1773 |
| Nombre de barres | 1394 |
| Nombre de surfaces | 101 |
| Nombre de cas de charge | 38 |
| Nombre de combinaisons de charges | 95 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 721,637 t |
| Cotation fonctionnelle | 22,000 x 22,000 x 56,926 m |
| Version du logiciel | 5.24.01 |
