Affichage des contraintes, graphique et tableau

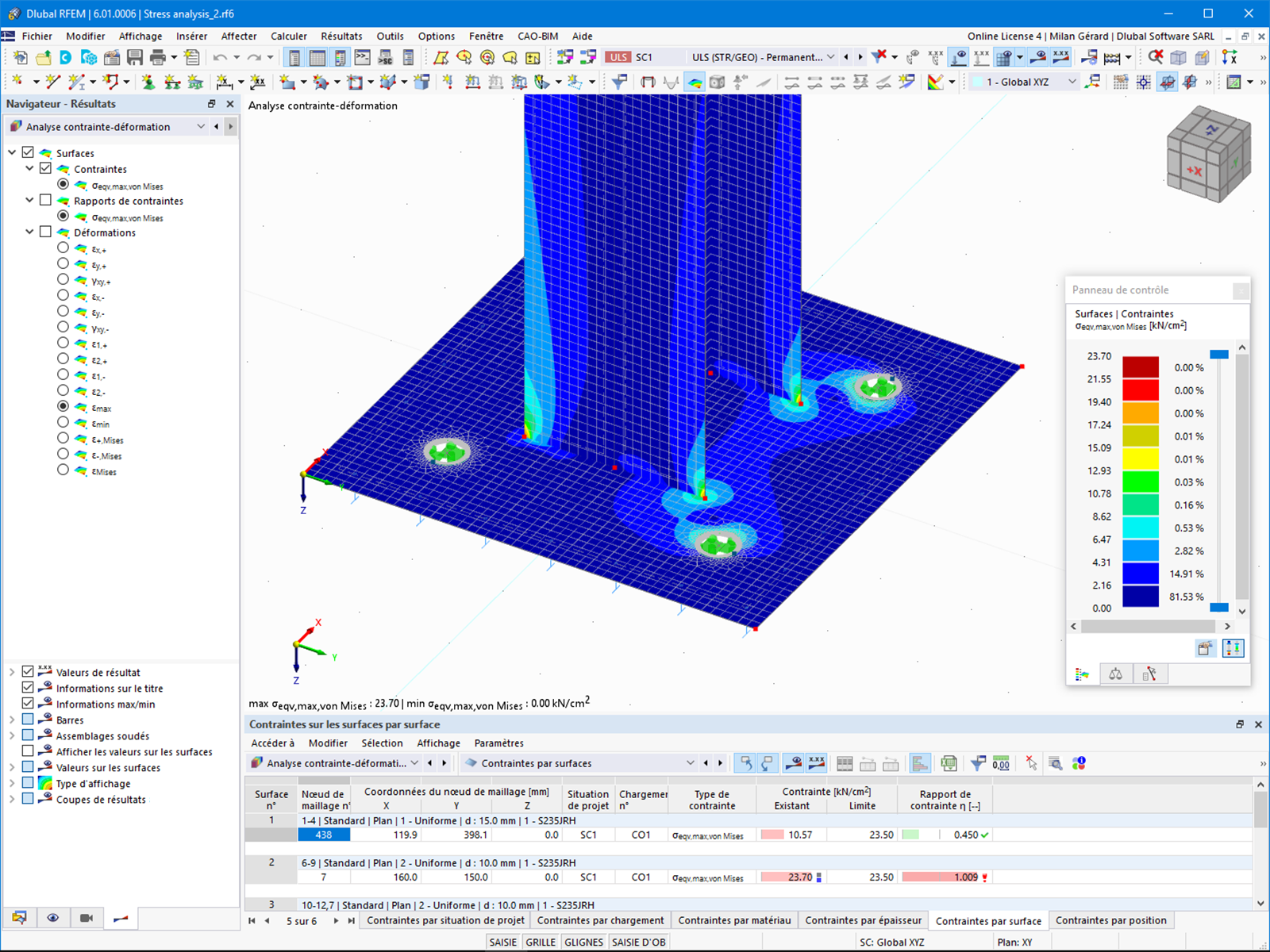

Calcul graphique et tabulaire des contraintes dans l’extension RFEM 6.
La représentation montre le calcul des contraintes graphique et tabulaire dans l'add-on RFEM 6 "Analyse des contraintes-déformations". Les contraintes existantes sont comparées aux limites de contraintes. L'analyse comprend les contraintes maximales des solides, surfaces ou ensembles de surfaces et des barres ou ensembles de barres. Une optimisation automatique des sections et des épaisseurs est intégrée.
Utilisé dans
Modèle 3D
Spécifications
| Nombre de nœuds | 26 |
| Nombre de lignes | 29 |
| Nombre de barres | 0 |
| Nombre de surfaces | 7 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,098 t |
| Dimensions (métriques) | 0,500 x 1,000 x 0,500 m |
| Dimensions (impériales) | 1.64 x 3.28 x 1.64 feet |
30.05.2024
022954
Contrôle Tension-Déformation et Déformation de Surface
Représentation des résultats d'un calcul contrainte-déformation avec visualisation des déformations de surface dans une analyse technique.
La représentation se concentre sur la visualisation des contraintes et des déformations dans le cadre d’un calcul contrainte-déformation. Cette analyse permet d’évaluer les contraintes présentes dans les composants structurels et de les comparer aux contraintes limites définies. Les codes couleur rendent visibles les différents états de contrainte, permettant une évaluation détaillée. Cette fonctionnalité fait partie de RFEM 6, un puissant outil d’analyse par éléments finis pour l’analyse statique et dynamique.
Utilisé dans
Modèle 3D
Spécifications
| Nombre de nœuds | 28 |
| Nombre de lignes | 20 |
| Nombre de barres | 0 |
| Nombre de surfaces | 3 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 1 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,128 t |
| Dimensions (métriques) | 3,000 x 0,242 x 0,200 m |
| Dimensions (impériales) | 9.84 x 0.79 x 0.66 feet |
