Une fois la vérification terminée, le logiciel se charge d'organiser clairement les résultats. Ainsi, le programme affiche les contraintes maximales résultantes et les rapports de contraintes triés par section, barre/surface, solide, ensemble de barres, position x, etc. Outre les valeurs de résultat sous forme de tableau, le module complémentaire affiche toujours le graphique de la section correspondante avec les points de contrainte, la distribution des contraintes et les valeurs. Vous pouvez associer le ratio de vérification à n'importe quel type de contrainte. La position actuelle est indiquée dans le modèle de RFEM/RSTAB.

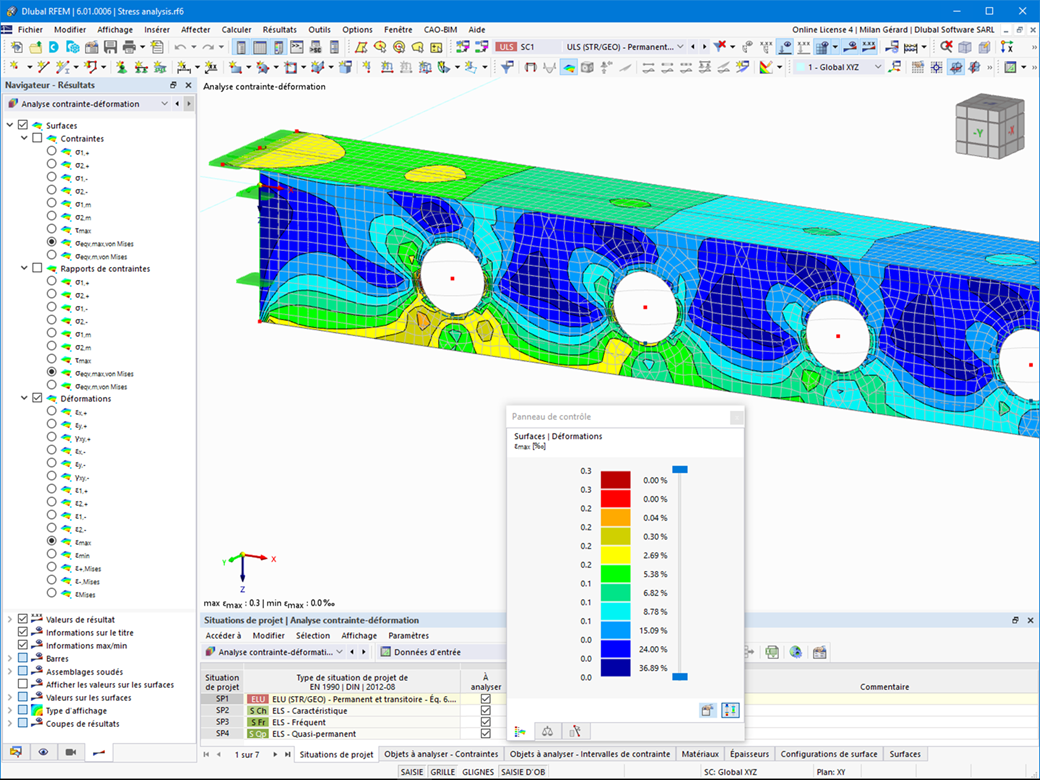

En plus de l'évaluation sous forme de tableau, le logiciel a encore beaucoup plus à vous offrir. Vous pouvez donc également sélectionner une vérification graphique des contraintes et des ratios de vérification sur le modèle RFEM/RSTAB. Vous pouvez personnaliser les assignations de couleur et de valeur.
La représentation des diagrammes de résultats sur la barre ou l'ensemble de barres vous permet d'effectuer une évaluation ciblée. Pour chaque point de calcul, vous pouvez vérifier les paramètres de profil et les composantes de contrainte pertinents à chaque point de contrainte. À la fin, vous avez la possibilité d'imprimer le graphique de contrainte associé avec tous les détails.
