2024-03-09
002838
Moduł dodatkowy RF-PIPING dla programu RFEM | Model systemu rurociągów ze zbiornikiem ciśnieniowym
Modelowanie rurociągów
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 119 |
| Liczba linii | 82 |
| Liczba prętów | 75 |
| Liczba powierzchni | 3 |
| Ilość przypadków obciążenia | 6 |
| Liczba kombinacji wyników | 5 |
| Ciężar całkowity | 11,672 t |
| Wymiary (metryczne) | 19,215 x 9,701 x 7,521 m |
| Wymiary (imperialne) | 63.04 x 31.83 x 24.68 feet |
| Wersja programu | 5.08.01 |
Rama rurowa
Konstrukcja nośna rur
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 71 |
| Liczba linii | 59 |
| Liczba prętów | 59 |
| Ilość przypadków obciążenia | 6 |
| Ciężar całkowity | 1,868 t |
| Wymiary (metryczne) | 21,000 x 7,500 x 4,250 m |
| Wymiary (imperialne) | 68.9 x 24.61 x 13.94 feet |
| Wersja programu | 5.06.30 |
2024-03-09
002842
Moduł dodatkowy RF-PIPING Design dla RFEM | Wymiarowanie rurociągu
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 561 |
| Liczba linii | 531 |
| Liczba prętów | 531 |
| Ilość przypadków obciążenia | 3 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 2,073 t |
| Wymiary (metryczne) | 3,252 x 5,643 x 14,362 m |
| Wymiary (imperialne) | 10.67 x 18.51 x 47.12 feet |
| Wersja programu | 5.25.00 |

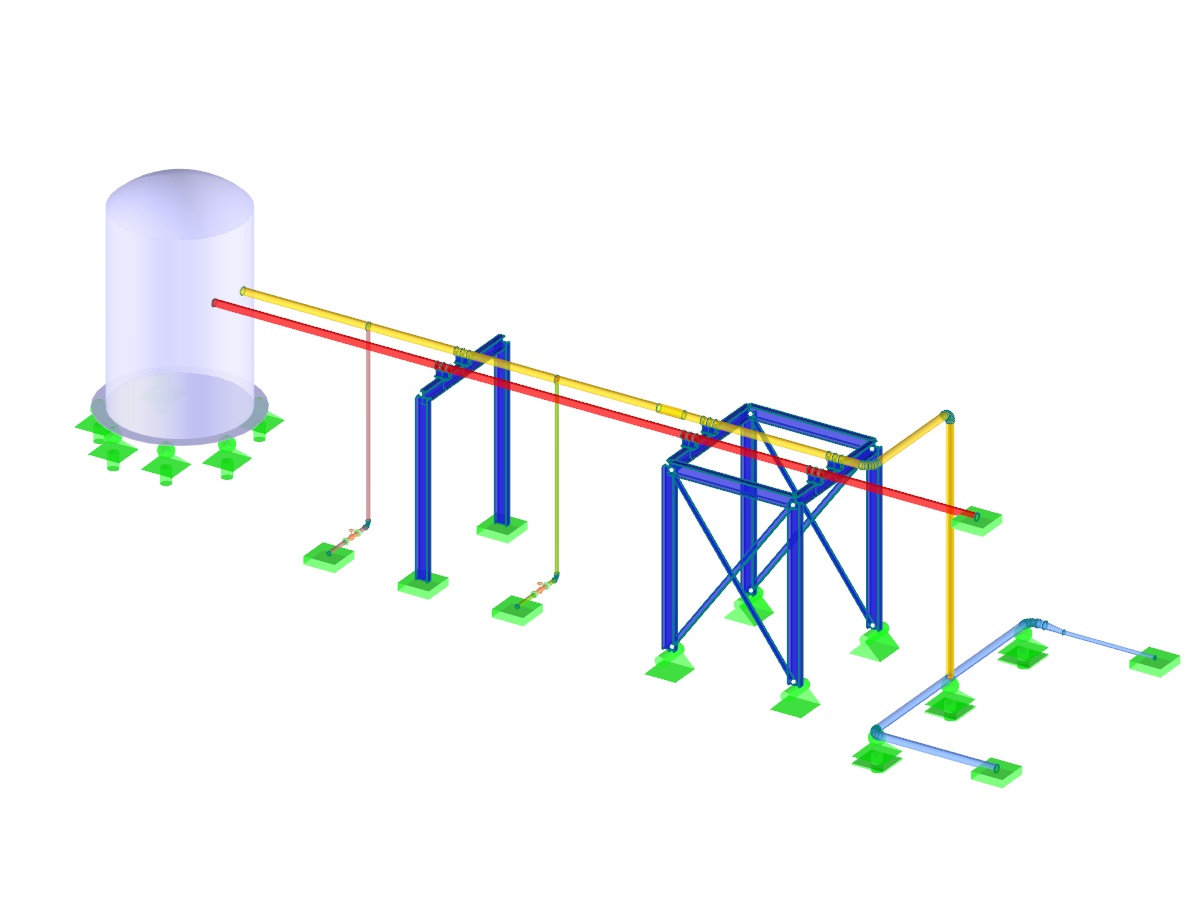

System trójników
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 111 |
| Liczba linii | 110 |
| Liczba prętów | 103 |
| Liczba powierzchni | 3 |
| Ilość przypadków obciążenia | 4 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 2,201 t |
| Wymiary (metryczne) | 14,983 x 5,978 x 6,238 m |
| Wymiary (imperialne) | 49.16 x 19.61 x 20.47 feet |
| Wersja programu | 5.08.01 |
