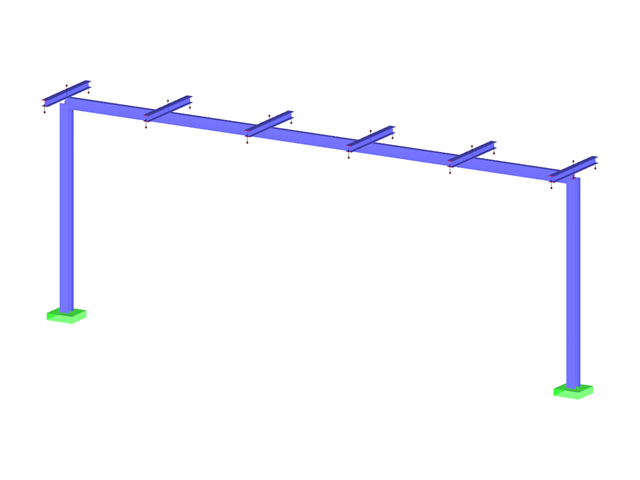

Stojak na rury
| Liczba węzłów | 71 |
| Liczba linii | 59 |
| Liczba prętów | 59 |
| Ilość przypadków obciążenia | 6 |
| Ciężar całkowity | 1,868 t |
| Wymiarowanie | 21,000 x 7,500 x 4,250 m |
| Wersja programu | 5.06.30 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Baza informacji
Wydarzenie
Wydarzenie

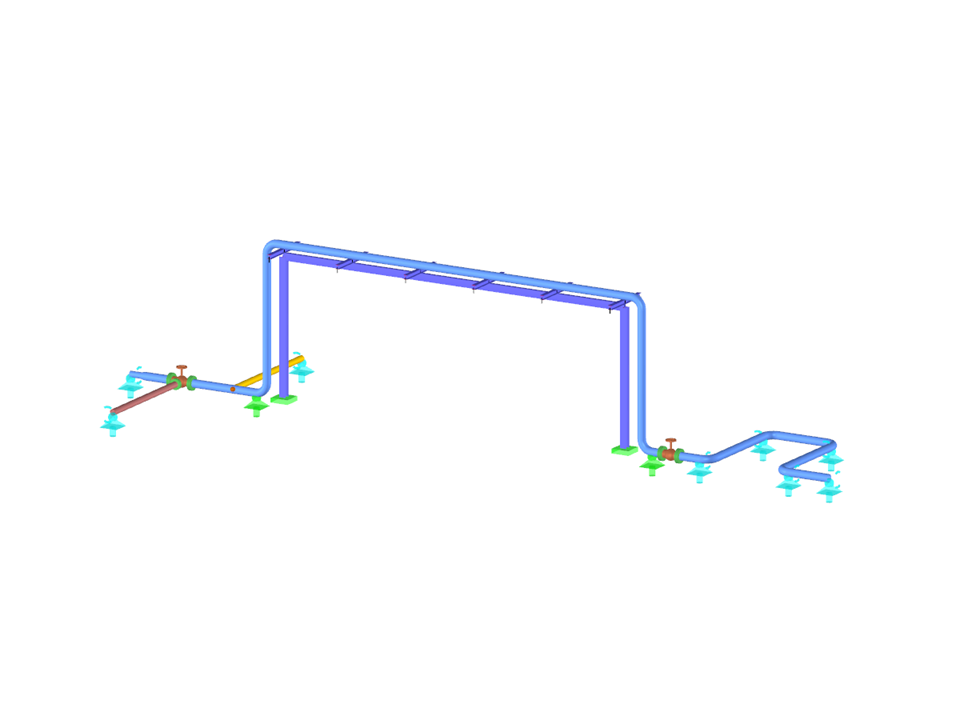

Po aktywacji modułu dodatkowego RF‑PIPING, mamy do dyspozycji nowy pasek narzędzi w RFEM, a także nawigator projektu wraz z tabelami. System rurociągów jest teraz modelowany w taki sam sposób, jak pręty. Kolana rurowe są definiowane jednocześnie przez styczne (proste odcinki rury) i promień. W ten sposób można łatwo zmieniać parametry gięcia.
Istnieje również możliwość późniejszego wydłużenia rurociągu poprzez zdefiniowanie specjalnych komponentów (kompensatorów, zaworów itp.). Jest to łatwiejsze dzięki wbudowanym bibliotekom komponentów konstrukcyjnych.
Ciągłe odcinki rur są definiowane jako zbiory rurociągów.
W przypadku obciążeń rurociągów obciążenia prętowe są przypisywane do odpowiednich przypadków obciążeń. Kombinacja obciążeń zawiera kombinację obciążeń i wyników rurociągów.
Po zakończeniu obliczeń odkształcenia, siły wewnętrzne prętów i siły podporowe można wyświetlić graficznie lub w tabelach.
Następnie w RF-PIPING Design może być wykonana analiza naprężeń rur według normy. Wystarczy wybrać odpowiednie zestawy rurociągów i sytuacje obciążeniowe.
- Widma odpowiedzi zgodnie z różnymi normami
- Wprowadzono następujące normy:
-
EN 1998-1:2010 + A1:2013 (Unia Europejska) -
DIN 4149:1981-04 (Niemcy) -
DIN 4149:2005-04 (Niemcy)
-
IBC 2000 (USA) -
IBC 2009-ASCE/SEI 7-05 (USA)
-
IBC 2012/15 - ASCE/SEI 7-10 (USA)
-
IBC 2018 - ASCE/SEI 7-16 (USA)
-
ÖNORM B 4015:2007-02 (Austria) -
NTC 2018 (Włochy) -
NCSE-02 (Hiszpania) -
SIA 261/1:2003 (Szwajcaria) -
SIA 261/1:2014 (Szwajcaria)
-
SIA 261/1:2020 (Szwajcaria)
-
O.G. 23089 + OG 23390 (Turcja) -
SANS 10160-4 2010 (Republika Południowej Afryki) -
SBC 301:2007 (Arabia Saudyjska) -
GB 50011-2001 (Chiny) -
GB 50011 - 2010 (Chiny)
-
NBC 2015 (Kanada) -
DTR BC 2-48 (Algieria) -
DTR RPA99 (Algieria)
-
CFE Sismo 08 (Meksyk) -
CIRSOC 103 (Argentyna) -
NSR - 10 (Kolumbia) -
IS 1893:2002 (Indie) -
AS1170.4 (Australia) -
NCh 433 1996 (Chile)
-
- Dostępne są następujące załączniki krajowe do EN 1998-1:
-
DIN EN 1998-1/NA:2011-01 (Niemcy)
-
ÖNORM EN 1991-1-1:2011-09 (Austria)
-
NBN-ENV 1998-1-1: 2002 NAD-E/N/F (Belgia) -
ČSN EN 1998-1/NA:2007 (Republika Czeska) -
NF EN 1998-1-1/NA: 2014-09 (Francja) -
UNI-EN 1991-1-1/NA:2007 (Włochy)
-
NP EN 1998-1/NA:2009 (Portugalia) -
SR EN 1998-1/NA:2004 (Rumunia) -
STN EN 1998-1/NA:2008 (Słowacja) -
SIST EN 1998-1: 2005/A101:2006 (Słowenia) -
CYS EN 1998-1/NA:2004 (Cypr) -
NA do BS EN 1998-1:2004:2008 (Wielka Brytania) - NS-EN 1998-1:2004 + A1:2013/NA:2014 (Norwegia)
-
- Spektrum odpowiedzi zdefiniowane przez użytkownika
- Możliwość zadania kierunkowego spektrum odpowiedzi
- Odpowiednie kształty drgań dla spektrum odpowiedzi można wybrać ręcznie lub automatycznie (można zastosować regułę 5% z EC 8)
- Wygenerowane równoważne obciążenia statyczne są eksportowane do osobnych przypadków obciążeń dla każdego kierunku oraz przypadku drgań własnych
- Kombinacje wyników według superpozycji modalnej (reguła SRSS i CQC) i superpozycji kierunków (reguła SRSS lub 100%/30%)
- Wyniki z zachowanym znakiem oparte na dominującej postaci drgań własnych mogą być wyświetlane
Po zamodelowaniu rurociągów w RFEM w RF‑PIPING i zdefiniowaniu obciążeń oraz kombinacji obciążeń i wyników, można przeprowadzić analizę naprężeń w rurach w module dodatkowym RF‑PIPING Design.
Do wymiarowania rurociągów można wybrać wszystkie lub tylko niektóre rurociągi oraz obciążenia, kombinacje obciążeń lub wyników. Biblioteka materiałów zawiera materiały zgodne z normami EN 13480-3, ASME B31.1-2012 i ASME B31.3-2012.
Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych oknach; na przykład według przekrojów, rurociągów lub prętów. W programie RFEM stopień wykorzystania można również wyświetlić graficznie na całym modelu. W ten sposób można szybko rozpoznać obszary krytyczne lub przewymiarowane.
Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
- Wymiarowanie zgodnie z EN 13480-3, ASME B31.1-2012 i ASME B31.3-2012
- Sprawdzenie minimalnej wymaganej grubości ścianki rur z uwzględnieniem naddatków produkcyjnych, korozji i współczynnika spawania
- Analiza naprężeń od obciążeń długotrwałych, długotrwałych i doraźnych oraz rozszerzalności cieplnej
- Dokumentacja wyników wraz z tabelami i grafikami w protokole wydruku programu RFEM
