Moduł dodatkowy dla RFEM 5
RF-PIPING Design

RF-PIPING Design służy do wymiarowania rurociągów. Moduł porównuje istniejące naprężenia z naprężeniami dopuszczalnymi zgodnie z wybranymi normami. Obliczenia w RF-PIPING Design opierają się na modelowaniu rur w module dodatkowym RF-PIPING.

Moduł umożliwia przeprowadzenie analizy naprężeń rurociągów z uwzględnieniem różnych obciążeń i rozszerzalności cieplnej. Będziesz mógł korzystać z takich funkcji, jak sprawdzanie minimalnych grubości ścianek, obliczanie naprężeń dla różnych typów obciążeń i obszerna dokumentacja wyników.

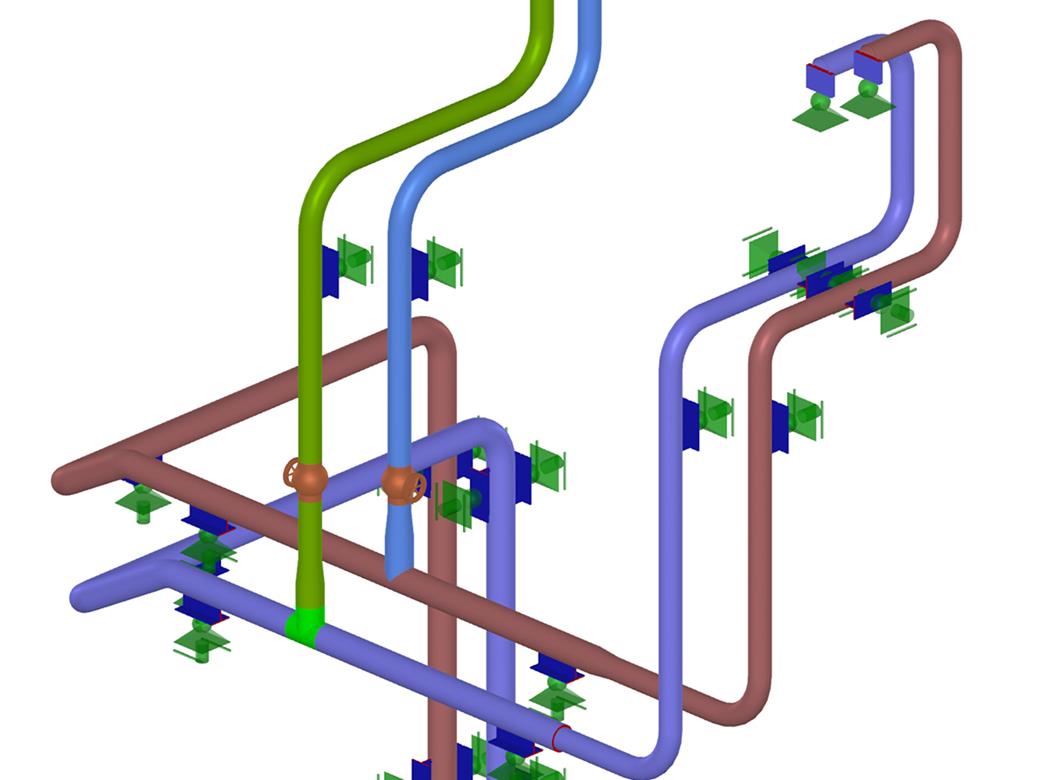

Moduł dodatkowy RF-PIPING Design dla RFEM | Wymiarowanie rurociągu

Parametryczne połączenie rurowe programu RFEM

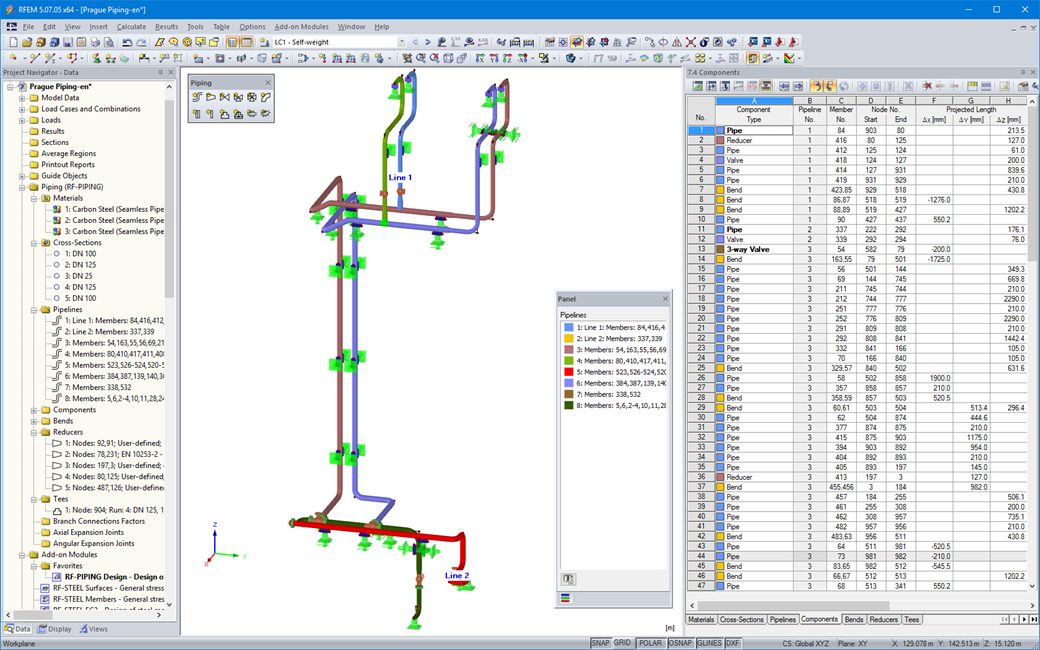

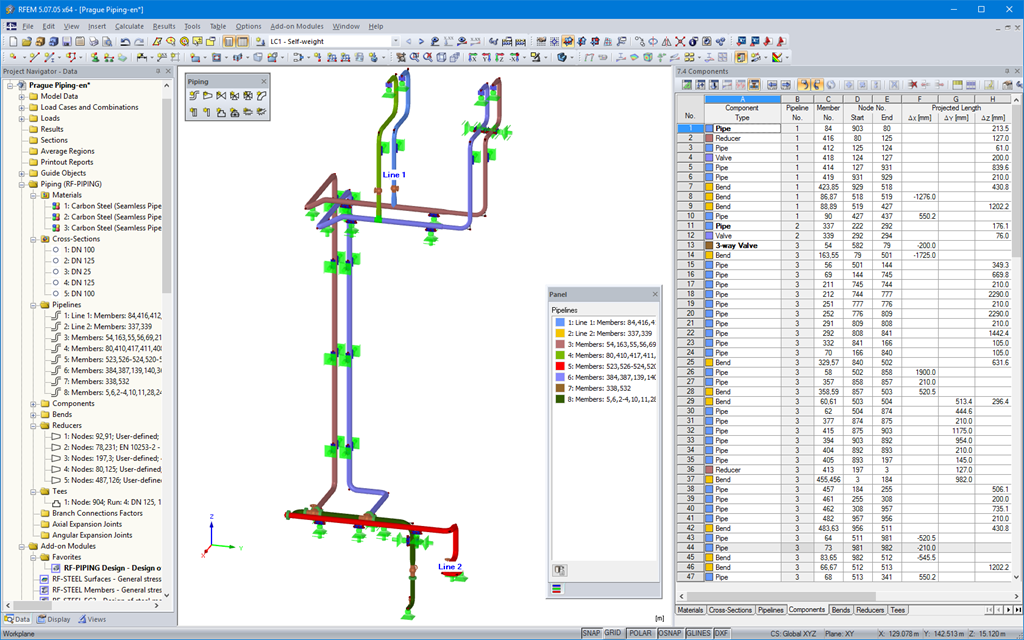

Wyświetlanie pionowych rurociągów zawierających różne składowe

Funkcje

Wymiarowanie zgodnie z EN 13480-3, ASME B31.1-2012 i ASME B31.3-2012
Sprawdzenie minimalnej wymaganej grubości ścianki rur z uwzględnieniem naddatków produkcyjnych, korozji i współczynnika spawania
Analiza naprężeń od obciążeń długotrwałych, długotrwałych i doraźnych oraz rozszerzalności cieplnej
Dokumentacja wyników wraz z tabelami i grafikami w protokole wydruku programu RFEM

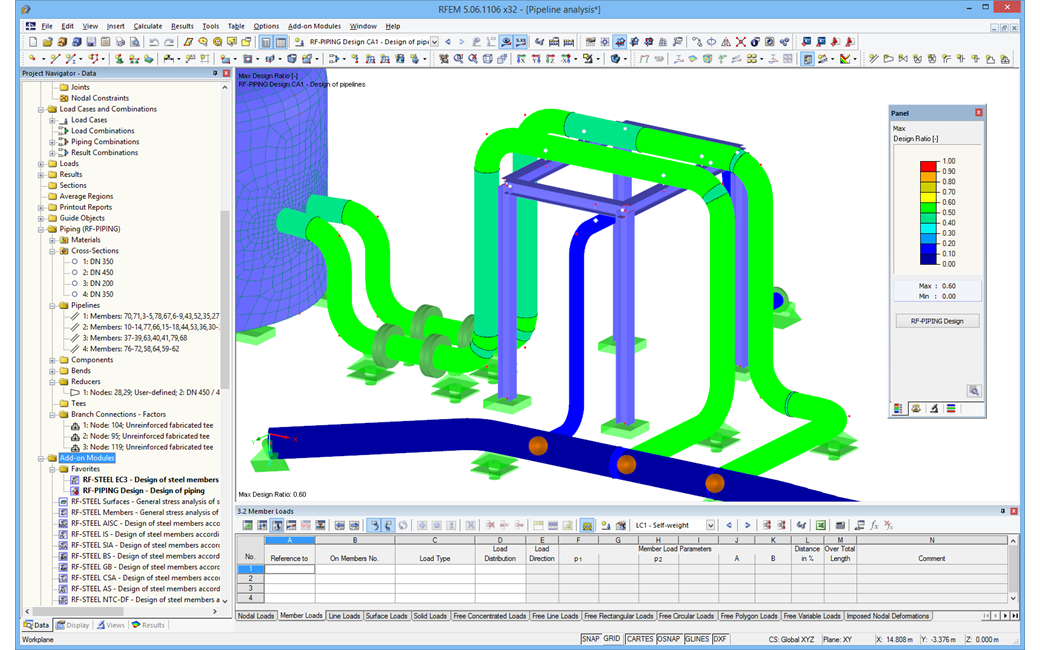

Graphical representation of pipeline analysis results in RFEM

Praca z RF-PIPING Design

Po zamodelowaniu rurociągów w RFEM w RF‑PIPING i zdefiniowaniu obciążeń oraz kombinacji obciążeń i wyników, można przeprowadzić analizę naprężeń w rurach w module dodatkowym RF‑PIPING Design.

Do wymiarowania rurociągów można wybrać wszystkie lub tylko niektóre rurociągi oraz obciążenia, kombinacje obciążeń lub wyników. Biblioteka materiałów zawiera materiały zgodne z normami EN 13480-3, ASME B31.1-2012 i ASME B31.3-2012.

Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych oknach; na przykład według przekrojów, rurociągów lub prętów. W programie RFEM stopień wykorzystania można również wyświetlić graficznie na całym modelu. W ten sposób można szybko rozpoznać obszary krytyczne lub przewymiarowane.

Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
