Resultados de tensão do submodelo de ligação no RFEM

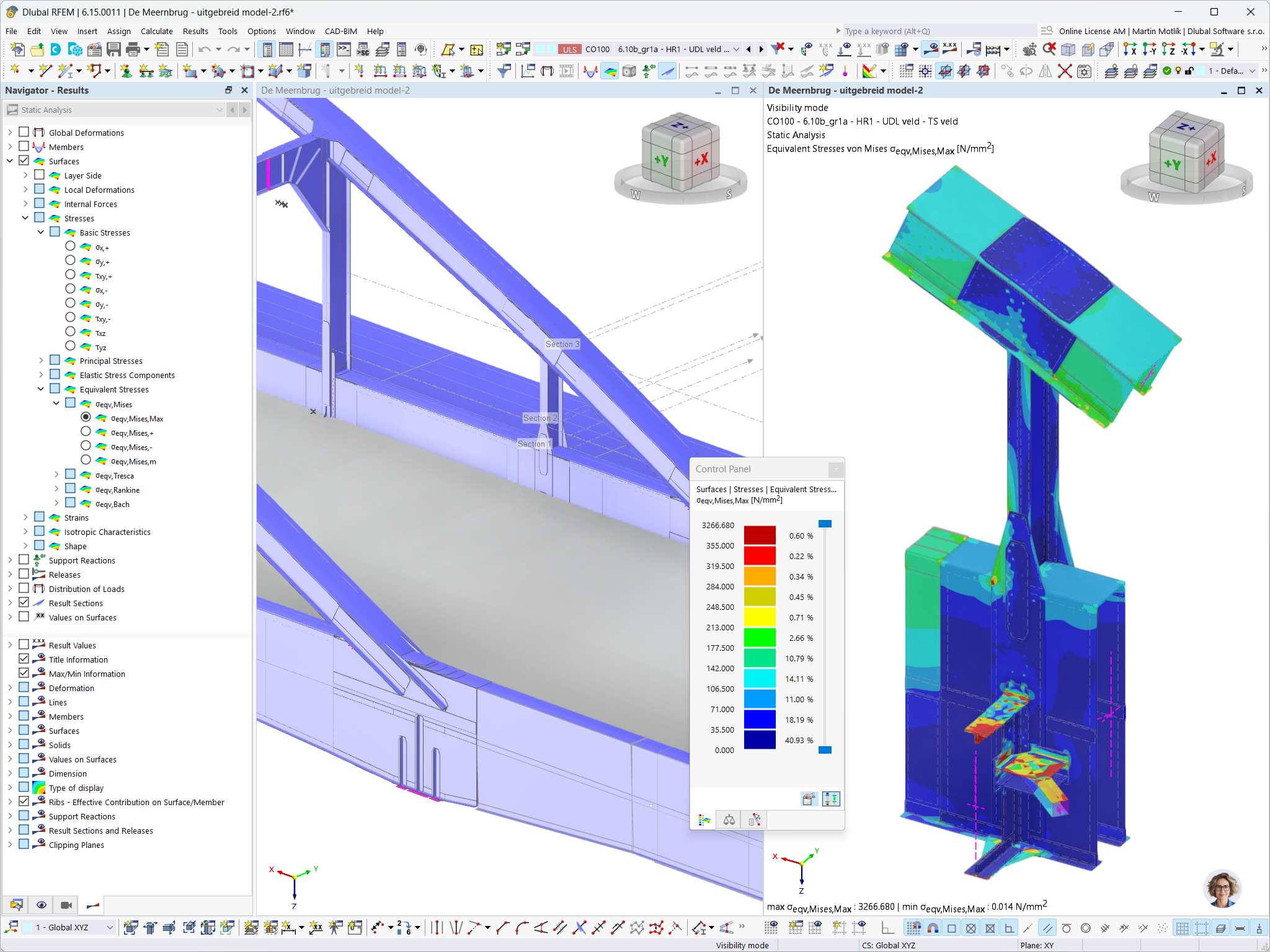

Tensões de von Mises equivalentes num submodelo de conexão rebitada de uma ponte em arco de aço no RFEM
Tensões de von Mises equivalentes no submodelo da ligação rebitada sob uma combinação de cargas global. Resultados deste tipo constituíram a base para a avaliação do estado limite último e do estado limite de fadiga das ligações. Modelo © Witteveen+Bos | Captura de ecrã © Dlubal Software
Modelo 3D
Não é possível fazer download
Projeto de cliente/só para visualização
Mais sobre modelo 3D
Especificações
| Número de nós | 91189 |
| Número de linhas | 68997 |
| Número de barras | 52910 |
| Número de superfícies | 3690 |
| Número de sólidos | 0 |
| Número de casos de carga | 393 |
| Número de combinações de cargas | 50 |
| Número de combinações de resultados | 102 |
| Peso total | 2757,414 t |
| Dimensões (métricas) | 181,240 x 20,656 x 19,540 m |
| Dimensões (imperiais) | 594.62 x 67.77 x 64.11 feet |
