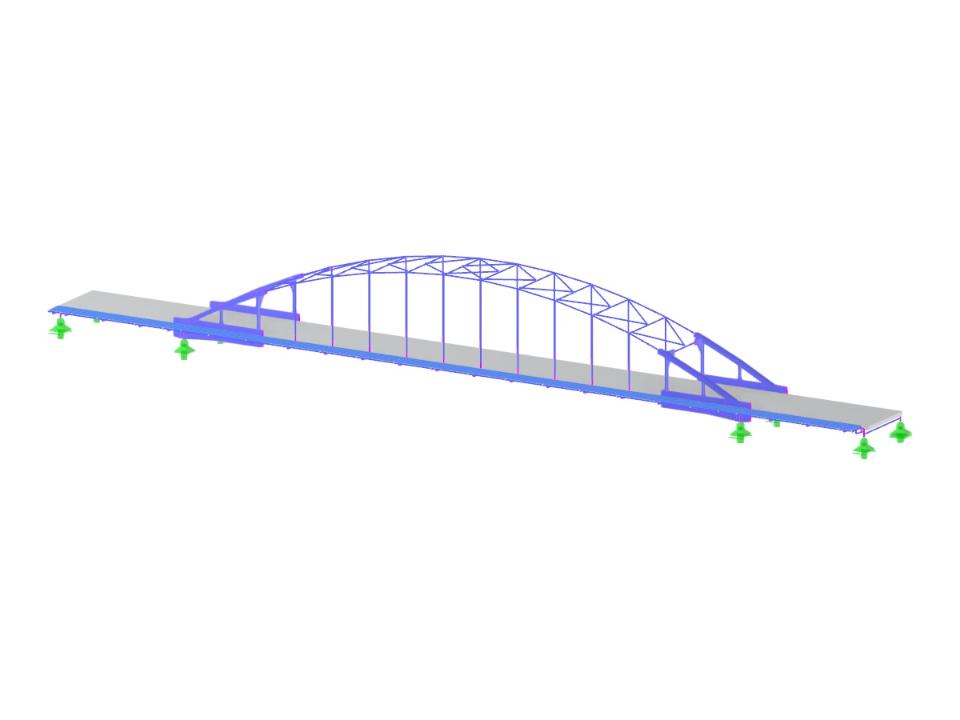

Modelo global de uma ponte em arco de aço rebitada construída em 1936, combinado com submodelos 3D detalhados das suas ligações históricas. Os arcos, vigas principais compostas, vigas transversais, vigas longitudinais, barras de suspensão e contraventamentos de vento são modelados como barras, muitas delas com secções transversais RSECTION que reproduzem a forma composta específica das secções originais. Este projeto foi submetido ao Dlubal Community Awards 2026.
Planeamento estrutural: Witteveen+Bos (www.witteveenbos.com)
Modelo utilizado em
Ponte em Arco de Aço com Submodelos de Conexões Rebitadas
Não é possível fazer download
Projeto de cliente/só para visualização
| Número de nós | 91189 |
| Número de linhas | 68997 |
| Número de barras | 52910 |
| Número de superfícies | 3690 |
| Número de sólidos | 0 |
| Número de casos de carga | 393 |
| Número de combinações de cargas | 50 |
| Número de combinações de resultados | 102 |
| Peso total | 2757,414 t |
| Dimensões (métricas) | 181,240 x 20,656 x 19,540 m |
| Dimensões (imperiais) | 594.62 x 67.77 x 64.11 feet |
