2024-03-09
028484
Модель была создана с помощью аддона Steel Joints в RFEM 6 и проанализирована на потерю устойчивости соединений.
Стальное соединение с вутом для соединения балки с колонной
Используется в
3D Модель
Спецификации
| Количество узлов | 1111 |
| Количество линий | 897 |
| Количество стержней | 544 |
| Количество поверхностей | 70 |
| Количество тел | 0 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,111 t |
| Размеры (метрические) | 1,183 x 0,792 x 0,240 m |
| Размеры (имперские) | 3.88 x 2.6 x 0.79 feet |
2024-03-09
028474
Модель соединения балки с колонной
Стальное соединение балки с колонной
Используется в
3D Модель
Спецификации
| Количество узлов | 656 |
| Количество линий | 552 |
| Количество стержней | 272 |
| Количество поверхностей | 53 |
| Количество тел | 0 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,066 t |
| Размеры (метрические) | 0,552 x 0,580 x 0,240 m |
| Размеры (имперские) | 1.81 x 1.9 x 0.79 feet |
2024-03-09
028396

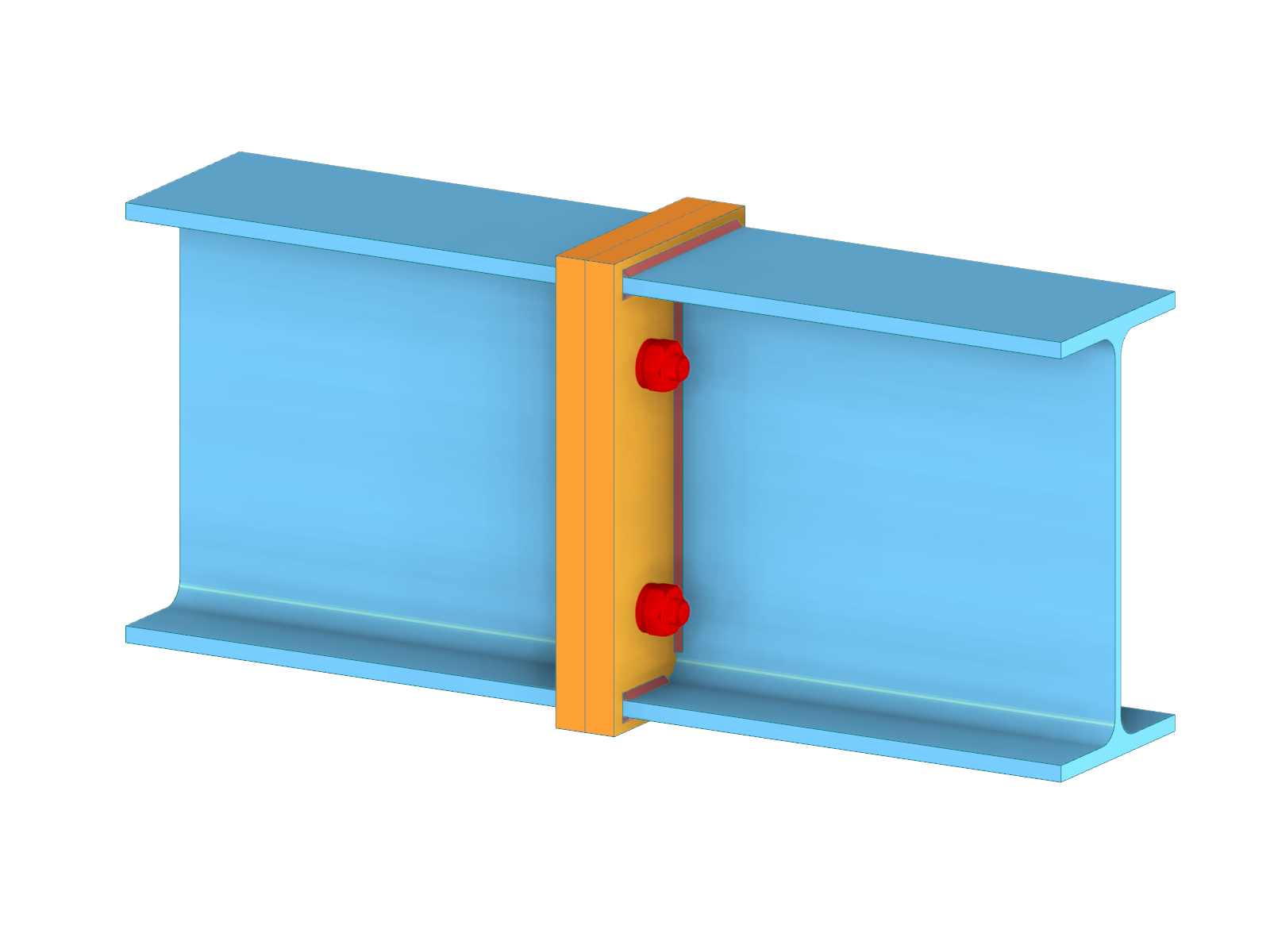

Модель соединения двух стержней с использованием типа «плита-плита»
Стальное соединение двух стержней
Используется в
3D Модель
Спецификации
| Количество узлов | 554 |
| Количество линий | 436 |
| Количество стержней | 272 |
| Количество поверхностей | 34 |
| Количество тел | 0 |
| Количество загружений | 4 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,043 t |
| Размеры (метрические) | 0,850 x 0,290 x 0,155 m |
| Размеры (имперские) | 2.79 x 0.95 x 0.51 feet |
2024-05-21
027972
Результаты в стальном соединении, анимация
Результаты в стальном соединении
Используется в
3D Модель
Скачивание невозможно
Проект заказчика / только просмотр
Подробнее о 3D модели
Спецификации
| Количество узлов | 77 |
| Количество линий | 129 |
| Количество стержней | 129 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 5 |
| Количество сочетаний нагрузок | 4 |
| Количество расчетных сочетаний | 1 |
| Общий вес | 8,470 t |
| Размеры (метрические) | 12,000 x 8,000 x 8,000 m |
| Размеры (имперские) | 39.37 x 26.25 x 26.25 feet |
