Соединения стержней моделируются на стальной конструкции с помощью аддона Стальные соединения в RFEM 6.

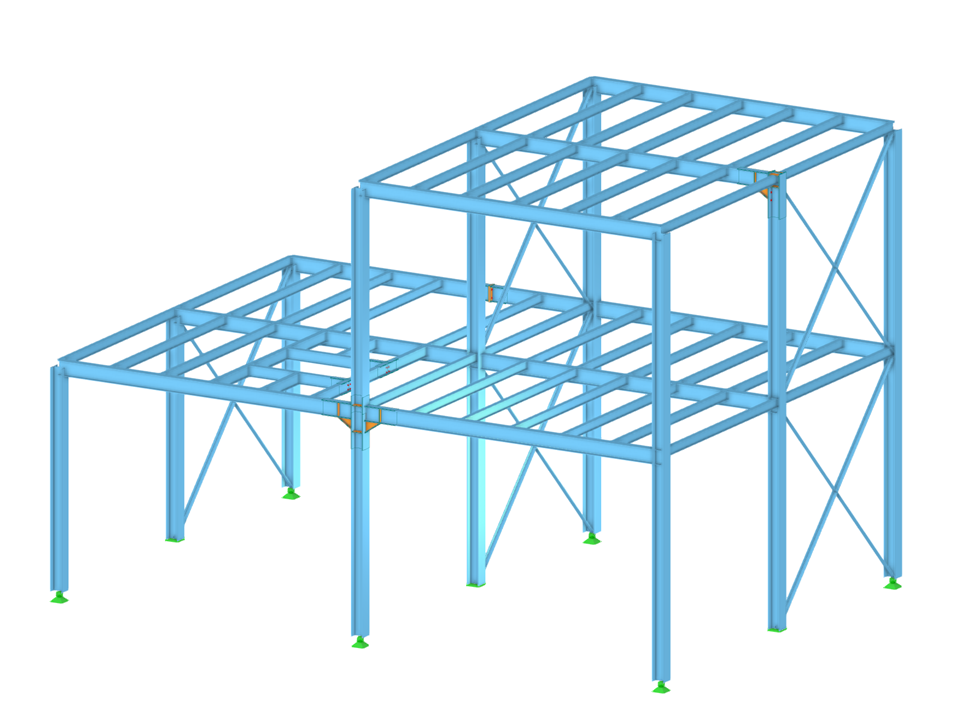

Конструкция из стального каркаса с смоделированными соединениями
| Количество узлов | 77 |
| Количество линий | 129 |
| Количество стержней | 129 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 5 |
| Количество сочетаний нагрузок | 4 |
| Количество расчетных сочетаний | 1 |
| Общий вес | 8,470 t |
| Размеры | 12,000 x 8,000 x 8,000 m |
Общие сведения
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
В расширении {%://https://www.dlubal.com/ru/produkty/programma-rascheta-po-mke/addony-dlja-rfem-6/soedinenija/stalnye-soedinenija/stalnye-soedinenija-vvod Joints]] , можно выполнить точные разрезы на пластинах и конструктивных элементах с помощью компонента «Вспомогательное тело». В рамках этого компонента вы можете использовать формы короба, цилиндра или любого сечения в качестве направляющего объекта.
K пояснительному видео
В аддоне Стальные соединения, можно классифицировать жёсткости соединений.
Кроме начальной жёсткости, в таблице также отображаются предельные значения шарнирных и жёстких соединений при выбранных внутренних силах N, My и/или Mz. Полученная классификация затем отображается в таблице как «шарнир», «полужёсткая» или «жёсткая».
K пояснительному видео
В аддоне Стальные соединения , у вас есть возможность учесть предварительное напряжение болтов при расчете всех компонентов.
Вы можете легко активировать предварительное напряжение с помощью флажка в параметрах болта, и это повлияет на расчёт напряжений-деформаций, а также на расчёт жёсткости.
K пояснительному видео
В компоненте «Редактор стержней» вы также можете выбрать весь стержень в качестве изменяемого объекта, а не отдельные пластины стержня. Таким образом, можно применить обе операции 'Паз' и 'Скос' к нескольким пластинам стержней.
