Модель соединения 2 стержней по МКЭ типа пластина с пластиной. Соединение создается с помощью аддона Стальные соединения в RFEM 6. Соединение можно рассчитать отдельно, независимо от конструктивной модели.

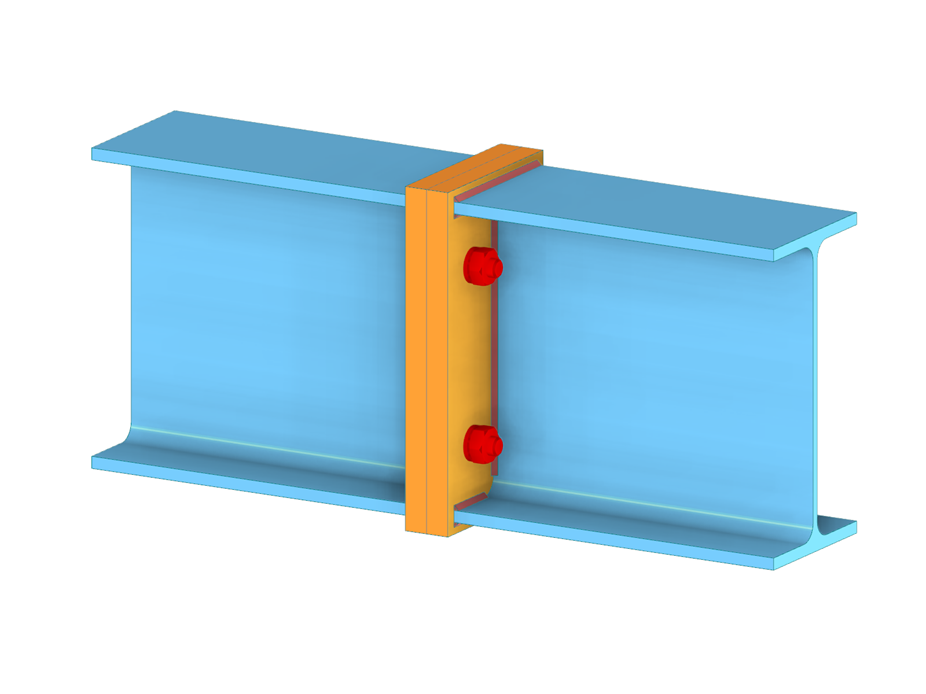

Стальное соединение двух стержней
| Количество узлов | 554 |
| Количество линий | 436 |
| Количество стержней | 272 |
| Количество поверхностей | 34 |
| Количество тел | 0 |
| Количество загружений | 4 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,043 t |
| Размеры | 0,850 x 0,290 x 0,155 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Общие сведения
Функции продукта
Функции продукта
В аддоне Стальные соединения, можно классифицировать жёсткости соединений.
Кроме начальной жёсткости, в таблице также отображаются предельные значения шарнирных и жёстких соединений при выбранных внутренних силах N, My и/или Mz. Полученная классификация затем отображается в таблице как «шарнир», «полужёсткая» или «жёсткая».
K пояснительному видео
В аддоне Стальные соединения , у вас есть возможность учесть предварительное напряжение болтов при расчете всех компонентов.
Вы можете легко активировать предварительное напряжение с помощью флажка в параметрах болта, и это повлияет на расчёт напряжений-деформаций, а также на расчёт жёсткости.
K пояснительному видео
В аддоне Стальные соединения можно проектировать соединения стержней со сборными сечениями. Кроме того, можно выполнять расчётные проверки соединений практически для всех тонкостенных сечений из базы данных RFEM.
K пояснительному видео
Сложное соединение горизонтальных балок с колонной и соединение диагоналей арматуры
Модель соединения была смоделирована с помощью около 50 компонентов. Модель создана по реальному примеру использования в конструкции.
