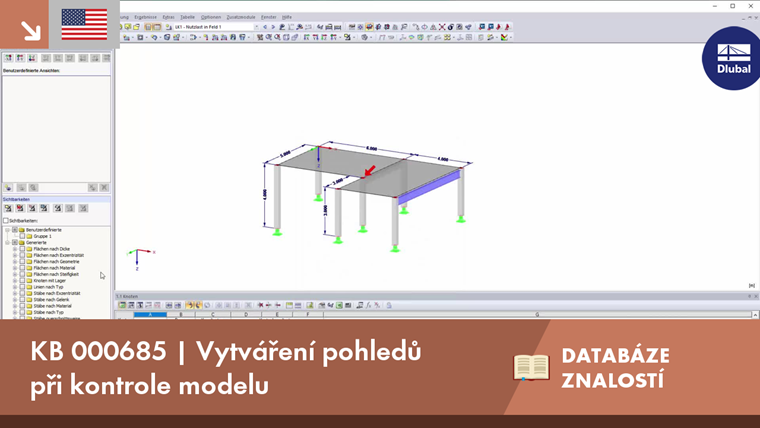

Vytváření pohledů při kontrole modelu
Při kontrole modelu v programech RFEM 5 a RSTAB 8 je možné uložit si zobrazené problémy a varování jako zvláštní pohled. Tak může uživatel jednoduše všechna upozornění jedno po druhém zpracovat a model vyčistit. Tato funkce je k dispozici pro zdvojené uzly, překrývající se pruty/linie a plochy.
