Dotaz

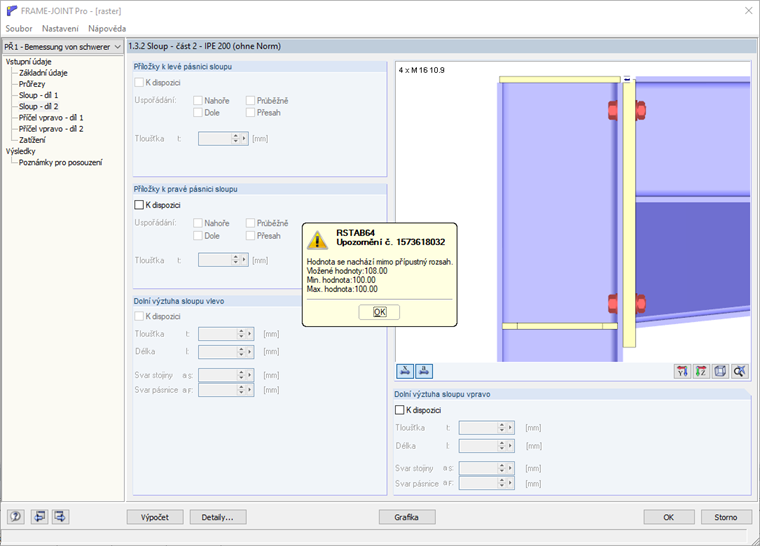

Při výpočtu přípoje přídavným modulem FRAME-JOINT Pro se zobrazí poznámka, že se hodnota nachází mimo přípustný rozsah (aktuální hodnota: 108, min. hodnota 100, max. hodnota 100). Co znamená zmíněná poznámka?
Odpověď:

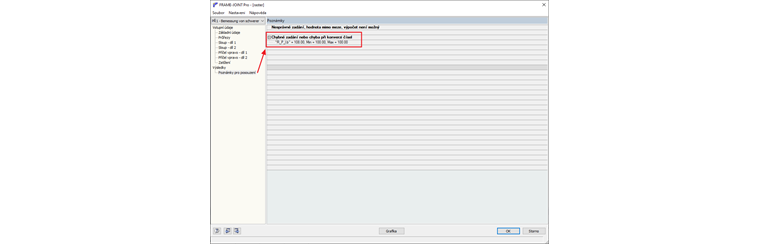

Nejjednodušší je po výpočtu resp. po objevení poznámky přejít do tabulky s poznámkami k posouzení (viz obrázek 2). V takovém případě se zde zobrazí, že šířka čelní desky není správná. Po přechodu ke vstupnímu dialogu 1.4.2 v grafice rychle zjistíme, že se šířka nenachází v přípustném rozsahu.Na základě úpravy horizontální rozteče šroubů je možné provést rychlou korekci (viz obrázek 3).
