Odpověď:

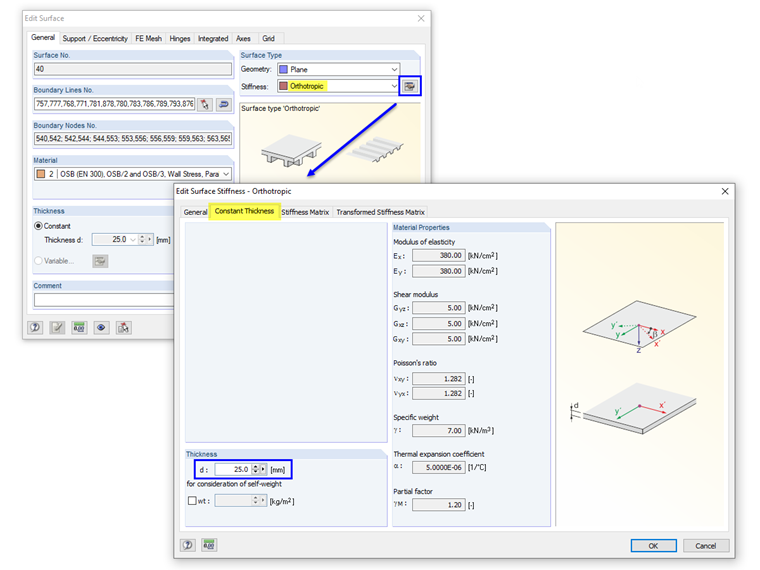

Plochy jsou zadány jako ortotropní deska. Tloušťku lze změnit v dialogu "Upravit tuhost plochy" → "Konstantní tloušťka".
