Antwort:

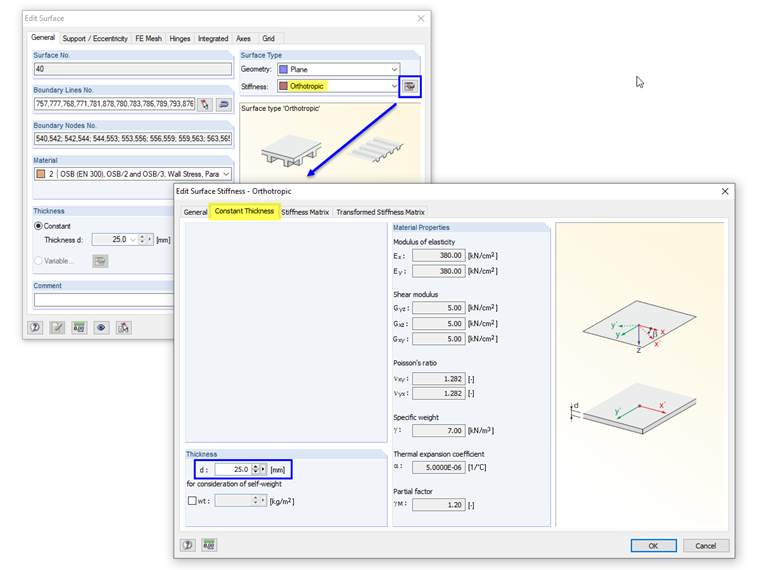

Die Flächen werden als orthotrope Platte eingegeben. Die Dicke kann jeweils im Dialog "Flächensteifigkeit bearbeiten" → "Konstante Dicke" geändert werden.
Frage
Wie kann ich die Dicke von Flächen aus OSB-Platten ändern?
