Pohyblivá zatížení v programu RFEM 6 / RSTAB 9 pomocí skriptu

Chtěl bych v modelu použít pohyblivá zatížení na pruty, ale nemohu najít přídavný modul RF-MOVE. Co mám dělat?

Odpověď:

V programech RFEM 6 a RSTAB 9 není aktuálně addon pro generování pohyblivého zatížení k dispozici.

Pro vytváření pohyblivých zatížení na prutech však lze použít Správce skriptů. Použijte skripty připojené k této FAQ. Zkopírujte je do složky "user_scripts" příslušného pracovního adresáře programu RFEM 6 nebo RSTAB 9.

FAQ | 005270
CS-US | Vlajka FAQ
FAQ 005270 | Chtěl bych v modelu použít pohyblivá zatížení na pruty, ale nemohu najít přídavný modul...
FAQ 005270 | Chtěl bych v modelu použít pohyblivá zatížení na pruty, ale nemohu najít přídavný modul RF-MOVE. Co mám dělat?

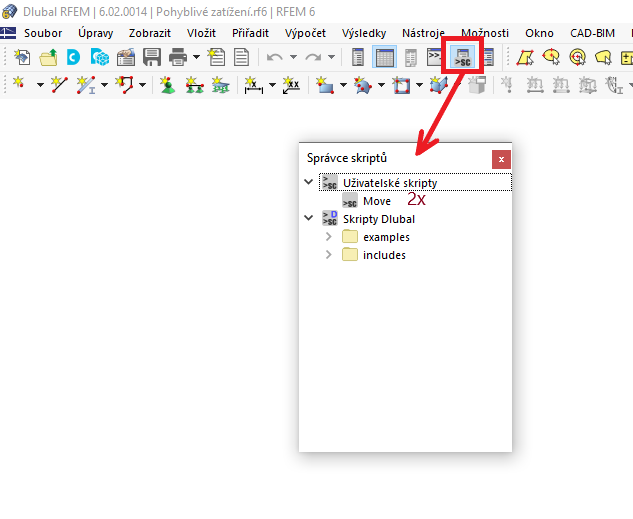

Skripty uložte do složky "user_scripts" v pracovním adresáři RFEM 6.

Ve správci skriptů je pak najdete pod položkou "Uživatelské skripty" skript "Move". Spustíte ho dvojitým kliknutím.

FAQ 005270 | Chtěl bych v modelu použít pohyblivá zatížení na pruty, ale nemohu najít přídavný modul RF-MOVE. Co mám dělat?
Otevřete správce skriptů a spusťte skript pro generování pohyblivého zatížení.

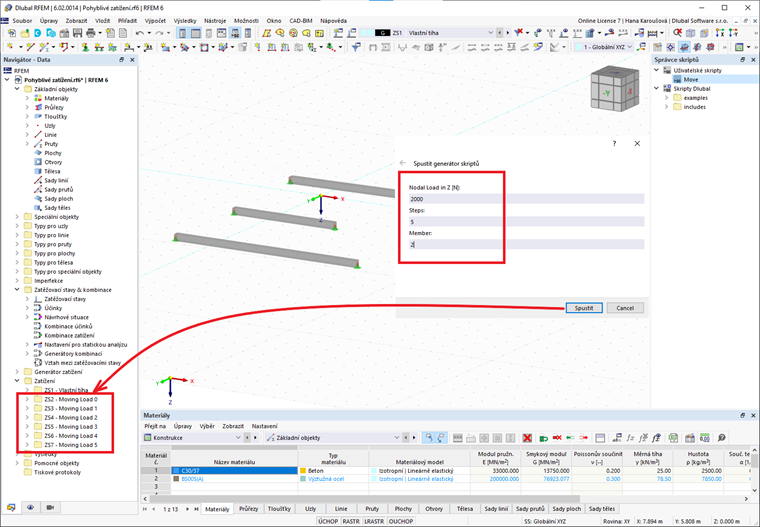

V následujícím dialogu je třeba zadat velikost uzlového zatížení ve směru Z, počet kroků zatížení a číslo prutu, který se má zatěžovat. Po kliknutí na tlačítko „Spustit“ se automaticky vytvoří příslušné zatěžovací stavy.

FAQ 005270 | Chtěl bych v modelu použít pohyblivá zatížení na pruty, ale nemohu najít přídavný modul RF-MOVE. Co mám dělat?
Spuštění skriptu a vygenerování zatěžovacích stavů.
Stahování
Soubor Move.js
0,43 KB
Move.xml
0,29 KB
Moving_Load_Z_and_X.js
0,62 KB
Moving_Load_Z_and_X.xml
0,32 KB
