Wanderlasten in RFEM 6 / RSTAB 9 via Skript

Ich möchte in meinem Modell gerne Wanderlasten an Stäben aufbringen, finde aber das Zusatzmodul RF-BEWEG nicht. Was kann ich tun?

Antwort:

Ein Add-On für die Erzeugung von Wanderlasten ist in RFEM 6 und RSTAB 9 derzeit nicht verfügbar.

Allerdings besteht die Möglichkeit, über den Skript-Manager Wanderlasten an Stäben zu erzeugen. Wenden Sie dazu die angehängten Skripte dieser FAQ an. Kopieren Sie diese in den Ordner "user_scripts" des jeweiligen Arbeitsverzeichnisses von RFEM 6 bzw. RSTAB 9.

FAQ|005270
DE | Fahne FAQ
FAQ 005270 | Ich möchte in meinem Modell gerne Wanderlasten an Stäben aufbringen, finde aber das ...
FAQ 005270 | Ich möchte in meinem Modell gerne Wanderlasten an Stäben aufbringen, finde aber das Zusatzmodul RF-BEWEG nicht. Was kann ich tun?

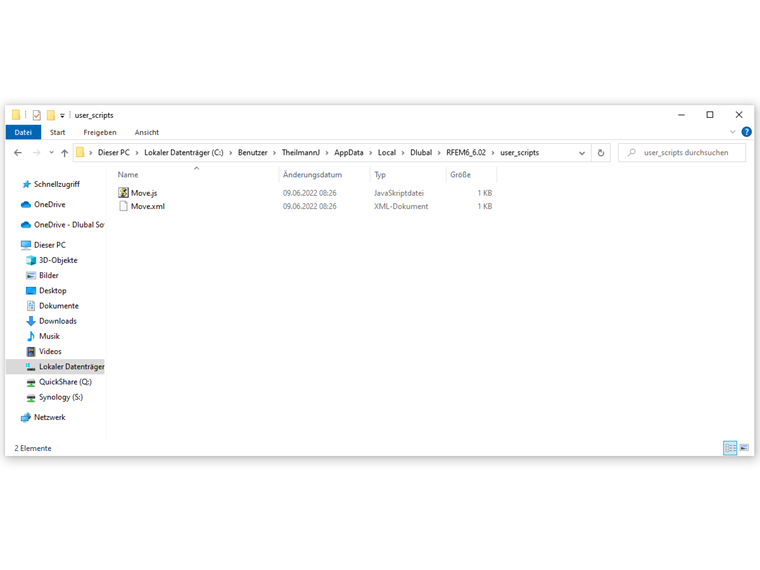

Die Skripte sind im Ordner "user_scripts" des RFEM 6 Arbeitsverzeichnisses abzulegen.

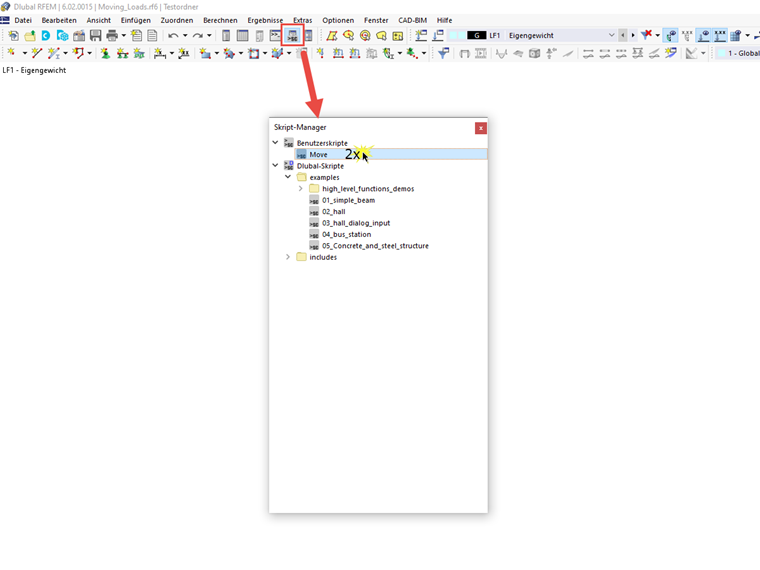

Im Skript-Manager finden Sie dann unter "Benutzerskripte" das Skript "Move". Mit einem Doppelklick führen Sie dieses aus.

FAQ 005270 | Ich möchte in meinem Modell gerne Wanderlasten an Stäben aufbringen, finde aber das Zusatzmodul RF-BEWEG nicht. Was kann ich tun?
Skript-Manager öffnen und Skript zur Erzeugung von Wanderlasten starten.

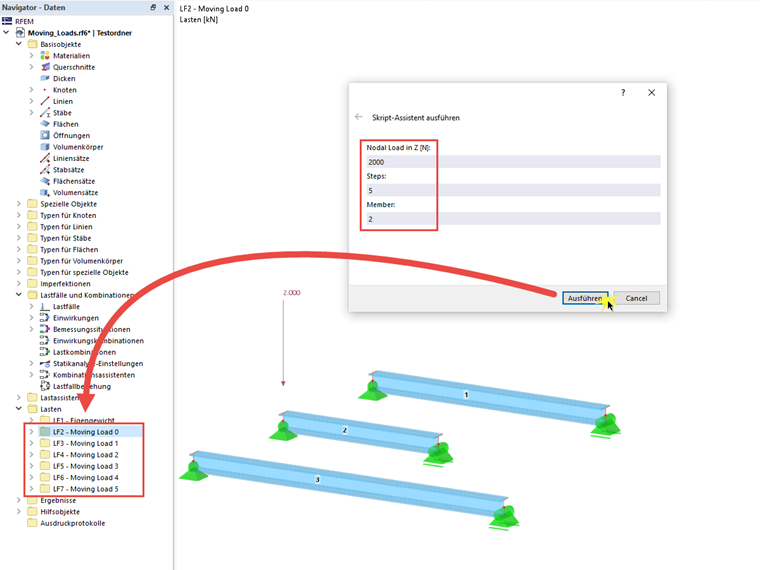

Im folgenden Dialog geben Sie den Betrag der Knotenlast in Z-Richtung, die Anzahl der Lastschritte, sowie die Nummer des zu belastenden Stabes ein. Klicken Sie auf "Ausführen" und die entsprechenden Lastfälle werden automatisch erzeugt.

FAQ 005270 | Ich möchte in meinem Modell gerne Wanderlasten an Stäben aufbringen, finde aber das Zusatzmodul RF-BEWEG nicht. Was kann ich tun?
Ausführen des Skripts und Erzeugen der Lastfälle.
Downloads
Move.js
0,43 KB
Move.xml
0,29 KB
Moving_Load_Z_and_X.js
0,62 KB
Moving_Load_Z_and_X.xml
0,32 KB
