Panely na bázi dřeva se počítají na zjednodušených prutových nebo plošných systémech. V našem článku popíšeme, jak se stanoví požadovaná tuhost.

K vyztužení dřevěných konstrukcí se obvykle používají panely na bázi dřeva. Pruty se přitom spojují s deskovými prvky (dřevotřískové desky, OSB desky). V několika článcích popíšeme základy těchto konstrukčních řešení a také jejich výpočet v programu RFEM. V našem prvním článku se budeme zabývat základním stanovením tuhostí a dále výpočtem.

Addon Posouzení dřevěných konstrukcí umožňuje posuzovat dřevěné sloupy metodou ASD (pomocí dovolených napětí) podle normy 2018 NDS. Přesný výpočet únosnosti v tlaku a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku ověříme maximální kritickou pevnost ve vzpěru v addonu Posouzení dřevěných konstrukcí krok za krokem pomocí analytických rovnic podle NDS 2018 včetně součinitelů přizpůsobení v tlaku, upravené návrhové hodnoty pevnosti v tlaku a konečného využití.

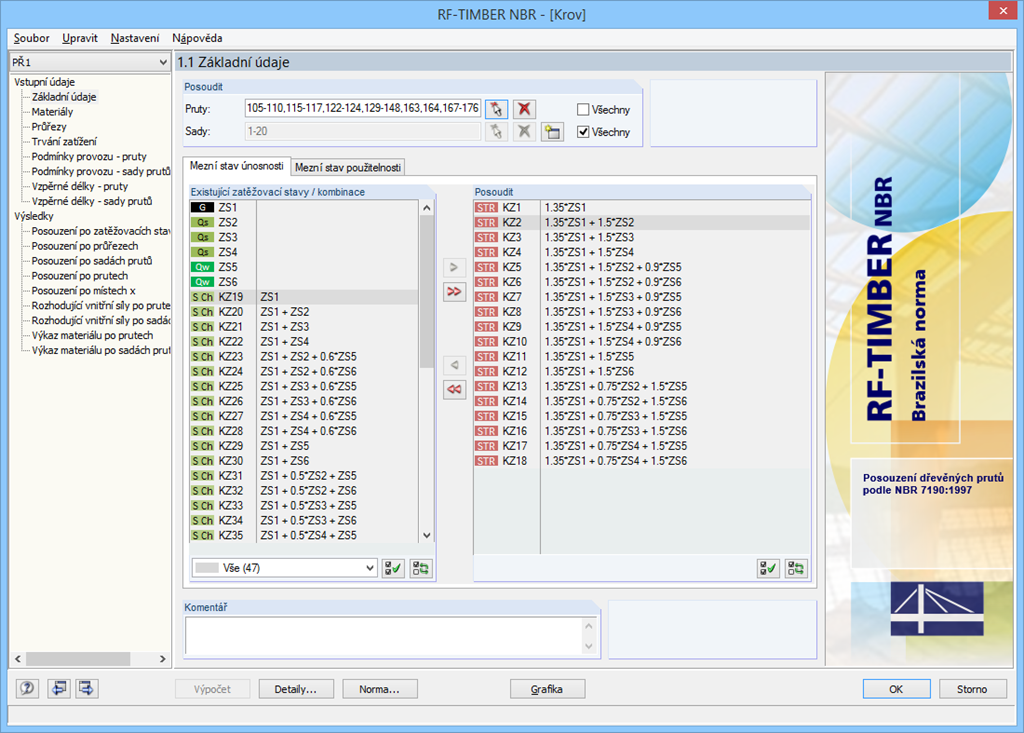

Po spuštění přídavného modulu je nutné vybrat posuzované pruty/sady prutů, zatěžovací stavy, kombinace zatížení a kombinace výsledků pro posouzení mezního stavu únosnosti a mezního stavu použitelnosti. Materiály z programu RFEM/RSTAB jsou přednastaveny, avšak lze je upravit přímo v modulu RF‑/TIMBER NBR. Databáze materiálů obsahuje materiálové charakteristiky dané příslušnou normou.

Při kontrole průřezů je možné pro posouzení zvolit převzetí návrhových hodnot z normy nebo zohlednění uživatelských hodnot. Poté je možné definovat třídy trvání zatížení, podmínky vlhkosti a ošetření dřeva.

Analýza deformací vyžaduje vztažné délky příslušných prutů a sad prutů. Přitom lze zohlednit směr deformace, nadvýšení a typ nosníku.

Po výpočtu modul zobrazí výsledky v přehledných tabulkách výsledků. Všechny mezihodnoty (např. rozhodující vnitřní síly, součinitele přizpůsobení atd.) lze zahrnout, aby bylo posouzení přehlednější. Výsledky jsou seřazeny podle zatěžovacích stavů, průřezů, sad prutů a prutů.

Pokud se analýza nezdaří, lze příslušné průřezy upravit v procesu optimalizace. Optimalizované průřezy lze také převést do programu RFEM/RSTAB pro nový výpočet.

V modelu RFEM/RSTAB je využití znázorněno různými barvami. Tímto způsobem lze rychle rozpoznat kritické nebo předimenzované oblasti průřezu. Průběhy výsledků zobrazené na prutu nebo sadě prutů navíc zajišťují cílené vyhodnocení.

Kromě vstupních a výstupních dat včetně detailů posouzení zobrazených v tabulkách lze do tiskového protokolu přidat všechny obrázky. Tímto způsobem je zaručena srozumitelná a přehledná dokumentace. Obsah a rozsah protokolu lze vybrat pro jednotlivá posouzení.

• Úplná integrace do programu RFEM/RSTAB s převzetím všech odpovídajících údajů a vnitřních sil
• Posouzení prutů a sledu prutů na tah, tlak, ohyb, smyk a kombinované vnitřní síly
• Posouzení stability pro klopení a vzpěr metodou náhradního prutu nebo analýzy druhého řádu
• Posouzení mezního stavu použitelnosti formou omezení průhybů
• Databáze brazilských materiálů a průřezů
• Uživatelsky zadané obdélníkové a kruhové průřezy
• Optimalizace průřezu s možností přenosu do programu RFEM/RSTAB
• Volitelný import vzpěrných délek z přídavného modulu RSBUCK nebo RF-STABILITY
• Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
• Různé možnosti filtrování a řazení výsledků včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
• Zohlednění vlhkostních podmínek provozu
• Vizualizace stupně využití na modelu v programu RFEM/RSTAB
• Export dat do MS Excel
