Objevili jste již tabulkové a grafické zobrazení hmot v bodech sítě? Ano, to je také jeden z výsledků modální analýzy v programu RFEM 6. Tímto způsobem zkontrolujete importované hmoty, které závisí na různých nastaveních modální analýzy. Lze je zobrazit v záložce Hmoty v bodech sítě ve výsledkové tabulce. Tabulka vám poskytuje přehled následujících výsledků: hmota - posuvný směr (mX, mY, mZ), hmota - rotační směr (mφX, mφY, mφZ) a součet hmot. Bylo by pro vás nejlepší mít co nejdříve grafické vyhodnocení? Hmoty můžete také zobrazit v bodech sítě také graficky.
Modální analýza | Stanovení hmot v uzlech nebo bodech sítě prvků
Máte nějaké otázky?
Délka: 00:01:27 min
Délka: 00:49:15 min
Databáze znalostí
Délka: 00:01:03 min
Funkce programu
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:00 min
Délka: 01:04:39 min
Délka: 00:01:52 min
Délka: 00:00:00 min
Délka: 00:00:38 min
Aby bylo možné rozhodnout, zda je při dynamické analýze nutné zohlednit také analýzu druhého řádu, stanovuje EN 1998-1, čl. 2.2.2 a 4.4.2.2 součinitel citlivosti na mezipodlažní posun θ. V programech RFEM 6 a RSTAB 9 ho lze vypočítat a analyzovat.
Pro posouzení mezního stavu únosnosti se podle EN 1998-1, čl. 2.2.2 a 4.4.2.2 vyžaduje výpočet zohledňující účinky druhého řádu (účinek P-Δ). Tento účinek nemusí být zohledněn pouze tehdy, pokud je součinitel citlivosti mezipodlažního posunu θ menší než 0,1.

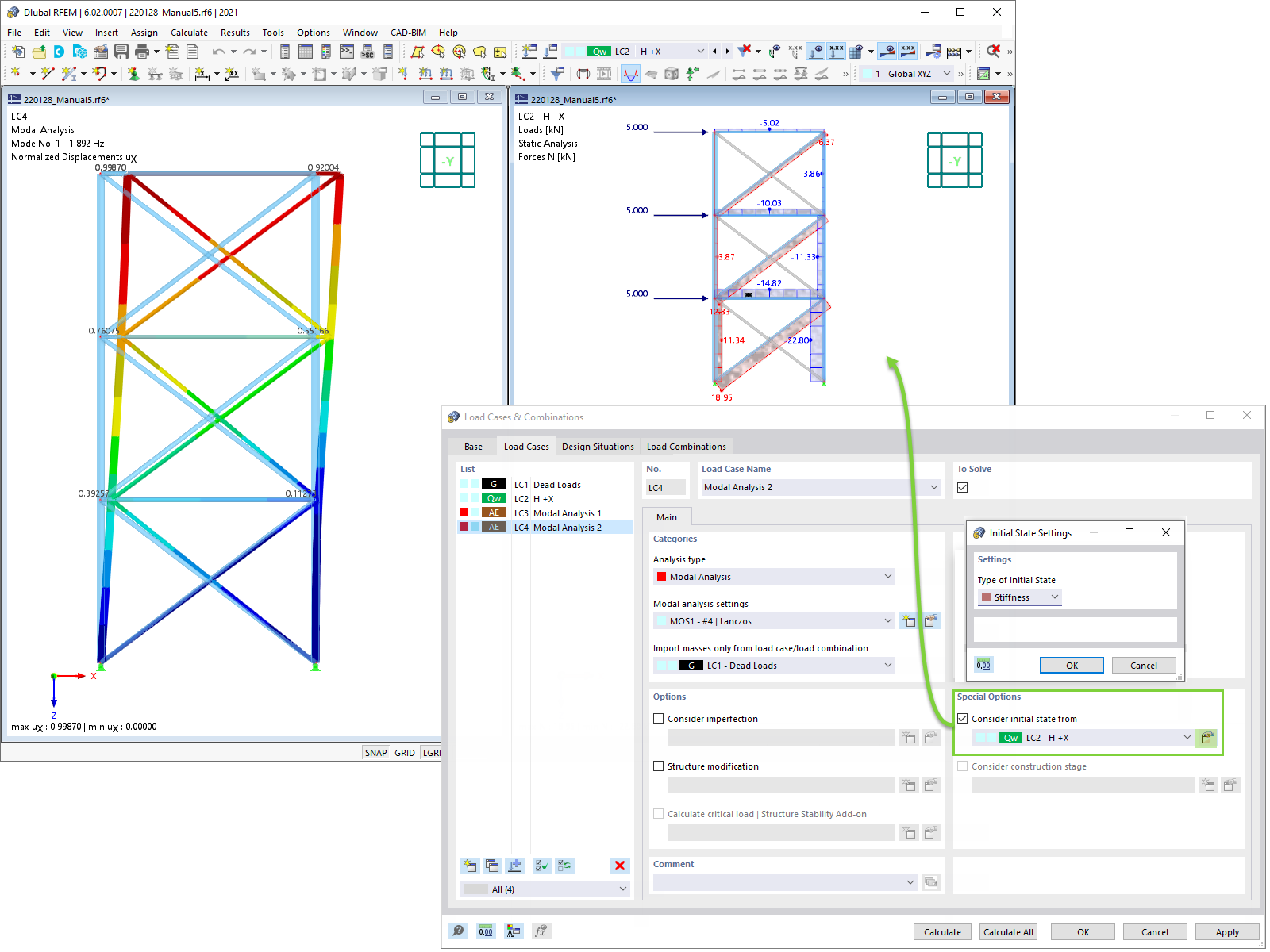

Stanovení vlastního kmitání i analýza spektra odezvy se provádějí vždy na lineárním systému. Pokud v systému existují nelinearity, jsou linearizovány, a tudíž se nezohledňují. Mohou to být například tahové pruty, nelineární podpory nebo nelineární klouby. V tomto článku ukážeme, jak s nimi zacházet při dynamické analýze.
Dynamická analýza je v programech RFEM 6 a RSTAB 9 rozdělena do několika addonů. Addon Modální analýza je nezbytným předpokladem pro všechny ostatní dynamické addony, protože provádí analýzu vlastního kmitání u prutových, plošných a objemových modelů.
Objevili jste již tabulkové a grafické zobrazení hmot v bodech sítě? Ano, to je také jeden z výsledků modální analýzy v programu RFEM 6. Tímto způsobem zkontrolujete importované hmoty, které závisí na různých nastaveních modální analýzy. Lze je zobrazit v záložce Hmoty v bodech sítě ve výsledkové tabulce. Tabulka vám poskytuje přehled následujících výsledků: hmota - posuvný směr (mX, mY, mZ), hmota - rotační směr (mφX, mφY, mφZ) a součet hmot. Bylo by pro vás nejlepší mít co nejdříve grafické vyhodnocení? Hmoty můžete také zobrazit v bodech sítě také graficky.
Již víte, že výsledky zatěžovacího stavu typu modální analýzu se po úspěšném výpočtu zobrazí v programu. První vlastní tvar tak můžete okamžitě vidět graficky nebo jako animaci. Zobrazení normování vlastních tvarů přitom můžete snadno upravit. To lze provést přímo v navigátoru Výsledky, kde vyberete jednu ze čtyř možností pro vizualizaci vlastních tvarů:
- normování hodnoty vektoru vlastního tvaru uj na 1 (zohlední pouze složky posunu)
- výběr maximální složky posunu vlastního vektoru a nastavení na 1
- zohlednění celého vlastního tvaru (včetně složek natočení), vyběr maxima a nastavení na 1
- nastavení modální hmoty mi pro každé vlastní číslo na 1 kg
Podrobné vysvětlení normování vlastních tvarů najdete v online manuálu.
Mají se kromě statických zatížení uvažovat i jiná zatížení jako hmoty? Program vám to umožňuje pro zatížení na uzly, pruty, linie a plochy. Nejdříve musíte při zadávání požadovaného zatížení vybrat jako typ zatížení Hmotnost. Pro taková zatížení definujte hmotnost nebo komponenty hmoty ve směru X, Y a Z. Pro hmoty v uzlech můžete také zadat momenty setrvačnosti X, Y a Z pro modelování složitějších hmotných bodů.
Hmoty je často třeba zanedbat. To platí zejména v případech, kdy je výstupem modální analýzy seizmická analýza. V té je pro výpočet zapotřebí 90% účinné modální hmoty v každém směru. Můžete tak zanedbat hmoty ve všech pevných uzlových a liniových podporách. Program za vás deaktivuje příslušné hmoty automaticky.
Objekty, jejichž hmoty se mají pro modální analýzu zanedbat, můžete také vybrat ručně. Poslední možnost je pro lepší představu na obrázku. Je zde nastaveno uživatelské zadání a objekty a jejich příslušné složky hmoty jsou vybrány pro zanedbání hmot.
Je možné v programech RFEM 6 a RSTAB 9 použít soubory SHAPE-THIN 9?
Je možné v addonu Posouzení ocelových konstrukcí programu RFEM 6 nebo RSTAB 9 použít pro posouzení konstrukčních prvků s nesymetrickým průřezem obecnou metodu podle EN 1993-1-1, 6.3.4?
Proč nefunguje integrace/uložení mé budovy do podloží pod horní hranou terénu?
Jak lze ručně upravit součinitele podle NDS a CSA O86 při použití v addonu Posouzení dřevěných konstrukcí?
Je možné v programu RFEM 6 posoudit předpjatou betonovou desku?
Zakoupil jsem si nový addon. Kde mohu najít instalační soubor?
