Konstrukce jsou ze své podstaty trojrozměrné. Nicméně vzhledem k tomu, že v minulosti nebylo možné provádět výpočty na trojrozměrných modelech, byly konstrukce zjednodušovány a rozdělovány na dílčí rovinné systémy. Se zvyšujícím se výkonem počítačů a příslušného softwaru dnes často můžeme od podobných zjednodušení upustit.

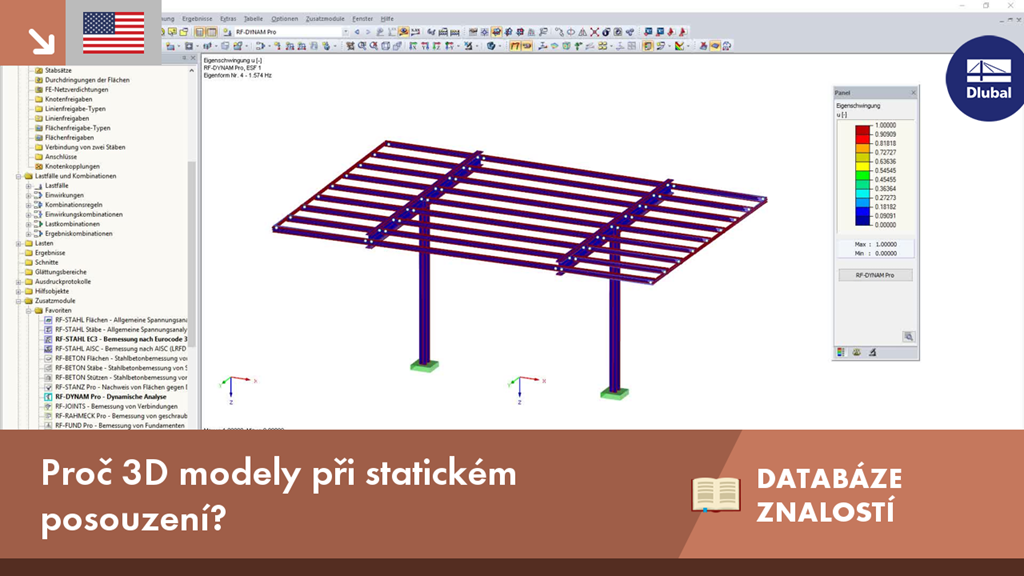

KB 001680 | Proč 3D modely při statickém posouzení?
Máte nějaké otázky?
Konstrukce jsou ze své podstaty trojrozměrné. Nicméně vzhledem k tomu, že v minulosti nebylo možné provádět výpočty na trojrozměrných modelech, byly konstrukce zjednodušovány a rozdělovány na dílčí rovinné systémy. Se zvyšujícím se výkonem počítačů a příslušného softwaru dnes často můžeme od podobných zjednodušení upustit. Digitální trendy, jako například Building Information Modeling (BIM) nebo nové možnosti vytváření realistických vizualizovaných modelů, tento směr potvrzují. Přinášejí nám ovšem 3D modely opravdu výhodu, anebo pouze sledujeme současný trend? V našem článku uvádíme některé argumenty pro práci s 3D modely.
