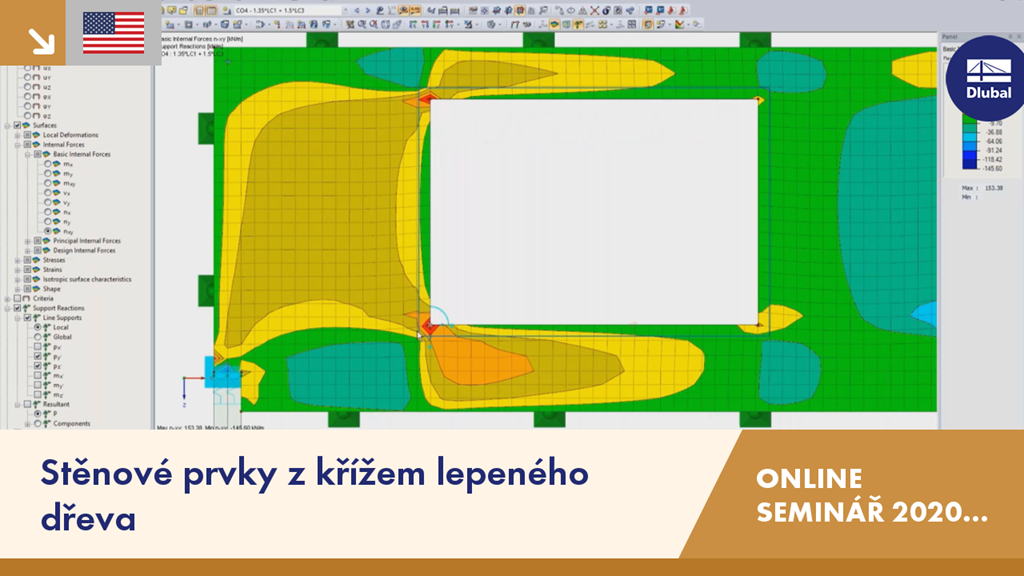

Ve třetí části záznamu Dlubal online semináře vám Gerhard Rehm předvede základní postup při návrhu stěnových prvků z křížem lepeného dřeva pomocí přídavného modulu RF-LAMINATE programu RFEM.
Stěnové prvky z křížem lepeného dřeva | RFEM | Online seminář | 15.12.2020 | 3/4
Odkazy
Stahování
Máte nějaké otázky?
Délka: 00:02:14 min
Délka: 00:00:13 min
Délka: 00:00:10 min
Délka: 00:00:14 min
Projekt zákazníka
Délka: 00:00:11 min
Projekt zákazníka
Délka: 00:00:11 min
Délka: 00:00:11 min
Projekt zákazníka
Délka: 00:00:11 min
Projekt zákazníka
Délka: 00:00:11 min
Jako alternativu k metodě náhradního prutu se v tomto příspěvku podíváme na to, jak stanovit vnitřní síly ve stěně náchylné na boulení podle teorie druhého řádu se zohledněním imperfekcí a následně provést posouzení průřezu na ohyb a tlak.
V tomto příspěvku předvedeme posouzení metodou náhradního prutu podle [1], kap. 6.3.2 na příkladu stěny z křížem lepeného dřeva z článku 1, které hrozí při vzpěru vybočení. Posouzení na vzpěr přitom provedeme jako posouzení napětí v tlaku s redukovanou pevností v tlaku. Pro toto posouzení vypočítáme součinitel vzpěrnosti kc, který závisí především na štíhlosti konstrukčního prvku a způsobu uložení.
V zásadě lze konstrukční prvky z křížem lepeného dřeva posuzovat v přídavném modulu RF‑LAMINATE. Protože se jedná čistě o pružnou analýzu napětí, je třeba dodatečně uvážit vzpěr a klopení.
![Analýza kmitání (Zdroj: [3])](/cs/webimage/009798/467822/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
U stropů s velkým rozpětím je často rozhodující posouzení kmitání desek z křížem lepeného dřeva. Výhoda lehčího materiálu dřeva oproti betonu se mění v nevýhodu, protože materiál s vysokou hmotností je výhodný pro nízkou vlastní frekvenci.
V přídavném modulu RF-LAMINATE programu RFEM lze provést posouzení smykových napětí od krouticího momentu v superpozici hodnot oslabeného a neoslabeného průřezu. Posouzení se provádí vždy samostatně ve směru x a ve směru y. Při analýze se uvažuje namáhání v průsečících na desce z křížem lepeného dřeva.
- Obecné analýzy napětí
- Grafický a číselný výstup napětí a využití plně integrovaný do programu RFEM
- Flexibilní posouzení s různým uspořádáním vrstev
- Vysoká efektivita díky velmi malému požadovanému množství vstupních dat
- Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
- Na základě zvoleného materiálového modelu a obsažených vrstev se v programu RFEM vytvoří lokální globální matice tuhosti plochy. K dispozici jsou tyto materiálové modely:
- Ortotropní
- Izotropní
- Uživatelské zadání
- Hybridní (pro kombinace materiálových modelů)
- Možnost uložení často používaných skladeb vrstev do databáze
- Stanovení základních, smykových a srovnávacích napětí
- Jako výsledek jsou k dispozici kromě základních napětí také výsledná napětí podle DIN EN 1995-1-1 a jejich interakce.
- Analýza napětí téměř libovolně tvarovaných konstrukčních dílců
- Srovnávací napětí podle různých hypotéz:
- Energetická hypotéza (von Mises, HMH)
- Hypotéza max. smykového napětí (Tresca)
- Hypotéza max. hlavního napětí (Rankine)
- Hypotéza maximálních poměrných deformací (Bach, St. Venant)
- Výpočet příčných smykových napětí podle Mindlina nebo Kirchhoffa nebo uživatelsky definovaných zadání
- Posouzení mezního stavu použitelnosti prošetřením posunů ploch
- Uživatelsky definované nastavení mezního průhybu
- Volitelné zohlednění spřažení vrstev
- Diferencované výsledky jednotlivých složek napětí a využití napětí v tabulkách výsledků a v grafice
- Výsledná napětí pro každou vrstvu modelu
- Výkaz materiálu pro posuzované plochy
- Vazba zcela poddajná ve smyku možná
Modely RFEM a RSTAB lze uložit jako 3D modely glTF (formáty *.glb a *.glTF). Následně si je lze celé podrobně a trojrozměrně prohlédnout v 3D prohlížeči Google nebo Babylon. S VR brýlemi, jako například Oculus, lze dokonce konstrukcí 'procházet'.
3D modely glTF lze pomocí JavaScriptu podle tohoto návodu zařadit na vlastní webové stránky (podobně jako modely ke stažení na Dlubal webových stránkách).
Režim zobrazení Průletový mód kamery umožňuje průlet modelem konstrukce v RFEMu nebo RSTABu. Směr a rychlost letu lze ovládat pomocí klávesnice. Průlet modelem konstrukce lze dále uložit jako video.
Jak mohu spočítat spřaženou dřevobetonovou desku s křížem lepeným dřevem?
Jaké jsou možnosti výběru pro parametry mezního stavu použitelnosti v přídavném modulu RF-LAMINATE pro výpočet použité lokální deformace uz,local použité při posouzení?
Co se nastavuje pomocí možnosti "Spočítat výsledky bodů rastru v grafice"?
Mohu pomocí přídavného modulu RF-LAMINATE provést posouzení požární odolnosti pro desky z křížem lepeného dřeva?
Zohledňuje program RF-LAMINATE smykový opravný součinitel u desek z křížem lepeného dřeva?
Kde mohu vidět v přídavném modulu RF-LAMINATE, s jakým napětím je prováděno posouzení?
