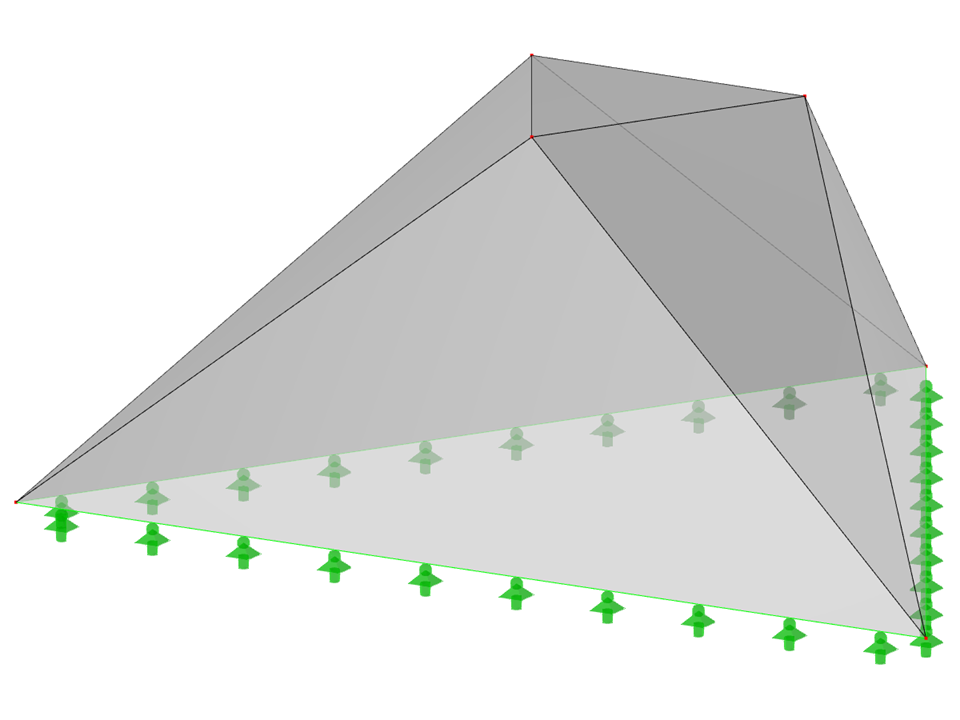

Jehlanové lomenicové konstrukční systémy | Zalomené trojúhelníkové plochy | Trojúhelníkový půdorys
FPC020-b (obecnější varianta 034-FPC020-a) | Jehlanové lomenicové konstrukce. Zalomené trojúhelníkové plochy. Trojúhelníkový půdorys
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 6 |
Počet linií | 12 |
Počet prutů | 0 |
Počet ploch | 7 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 71,128 t |
Rozměry (metrické) | 10,000 x 4,000 x 8,660 m |
Rozměry (imperiální) | 32.81 x 13.12 x 28.41 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
