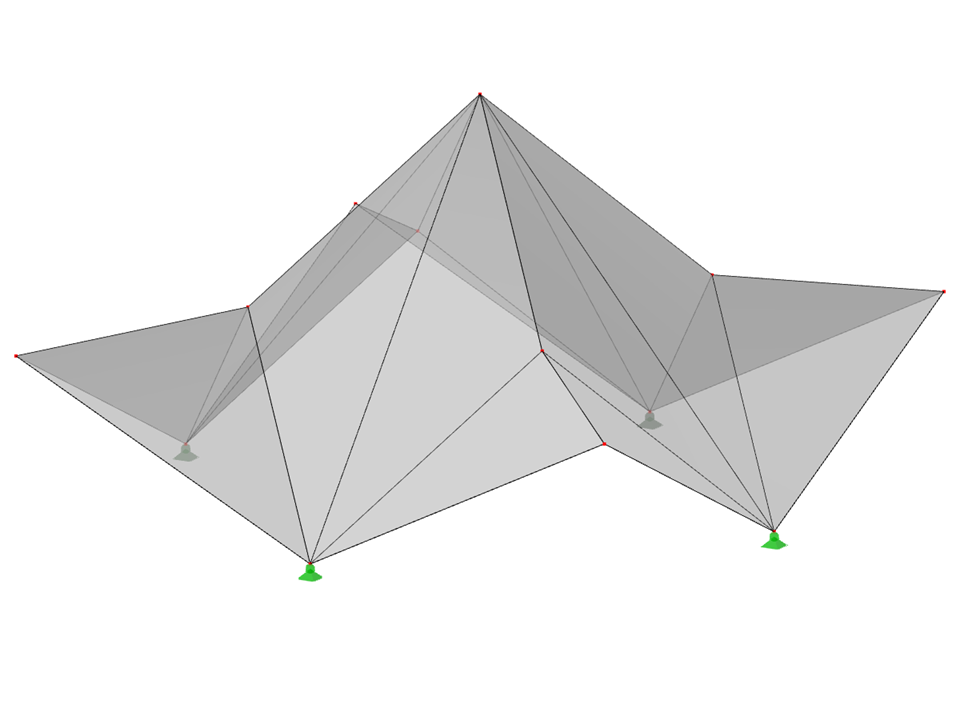

Prizmatické lomenicové konstrukce | Křížem zalomené plochy diagonálně pnuté nad obdélníkovým půdorysem | Hřebeny stoupající směrem do středu
FPC011 | Prizmatické lomenicové konstrukce. Křížem zalomené plochy diagonálně pnuté nad obdélníkovým půdorysem, hřebeny stoupající směrem do středu
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 13 |
Počet linií | 28 |
Počet prutů | 0 |
Počet ploch | 16 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 432,171 t |
Rozměry (metrické) | 20,000 x 12,000 x 20,000 m |
Rozměry (imperiální) | 65.62 x 39.37 x 65.62 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
