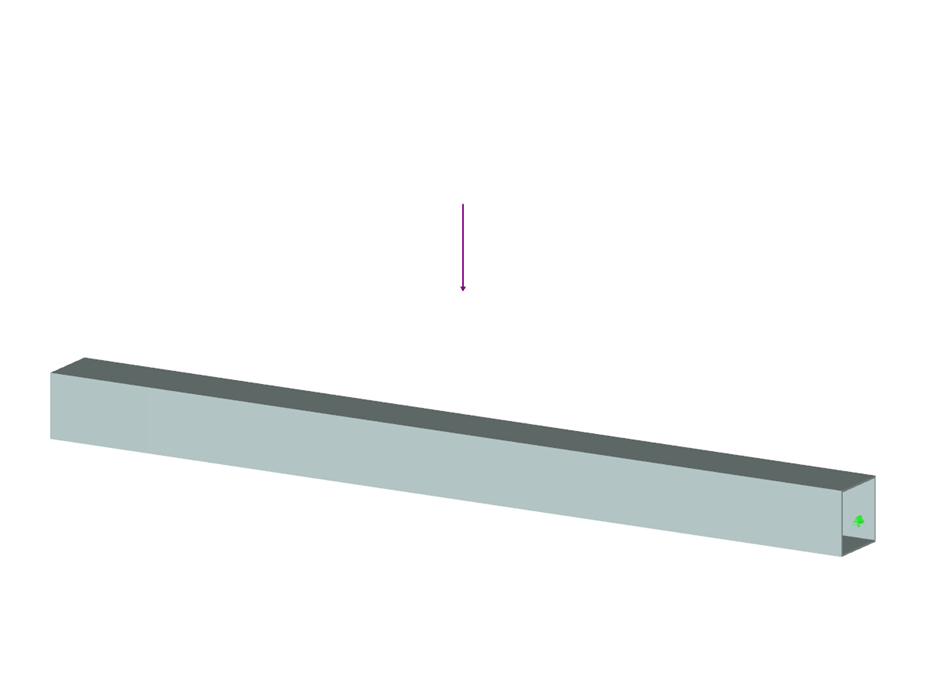

Stanovení pevnosti v dostředném tlaku u 2,438 m dlouhého nosníku různých průřezů ze slitiny 6061-T6 s bočním podepřením proti vybočení okolo osy s menší tuhostí v souladu s ADM (Aluminium Design Manual).
Verifikační příklad 001011 | 1
Počet uzlů | 2 |
Počet linií | 1 |
Počet prutů | 1 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 0,002 t |
Rozměry | 1,661 x 0,645 x 0,645 m |
Verze programu | 5.24.02 |
