- KB 000860 | Uzlové uvolnění

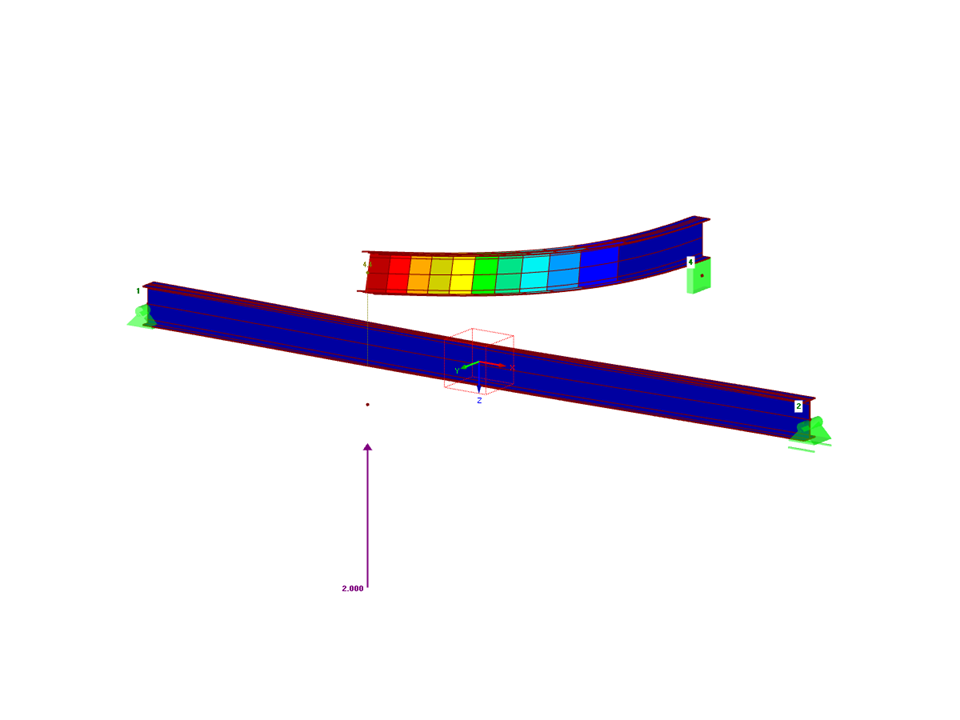

Nosníky s uzlovým uvolněním
Počet uzlů | 6 |
Počet linií | 4 |
Počet prutů | 4 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,157 t |
Rozměry (metrické) | 4,000 x 0,000 x 3,000 m |
Rozměry (imperiální) | 13.12 x 0 x 9.84 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Podobné modely
Někdy je třeba vzít v úvahu, že některé pruty leží volně na sobě bez přišroubování nebo svaru.
V programech RFEM 5 a RSTAB 8 lze přiřadit nelinearity kloubům na konci prutu. Kromě nelinearit „Pevný, je‑li...“ a „Částečná účinnost“ můžete také zvolit „Diagram“. Pokud zvolíte možnost „Diagram“, je třeba zadat odpovídající nastavení pro působení kloubu na konci prutu. Pro jednotlivé definiční body je nezbytné určit souřadnice hodnot (deformace nebo pootočení a na nich závislé vnitřní síly), které definují kloub.
