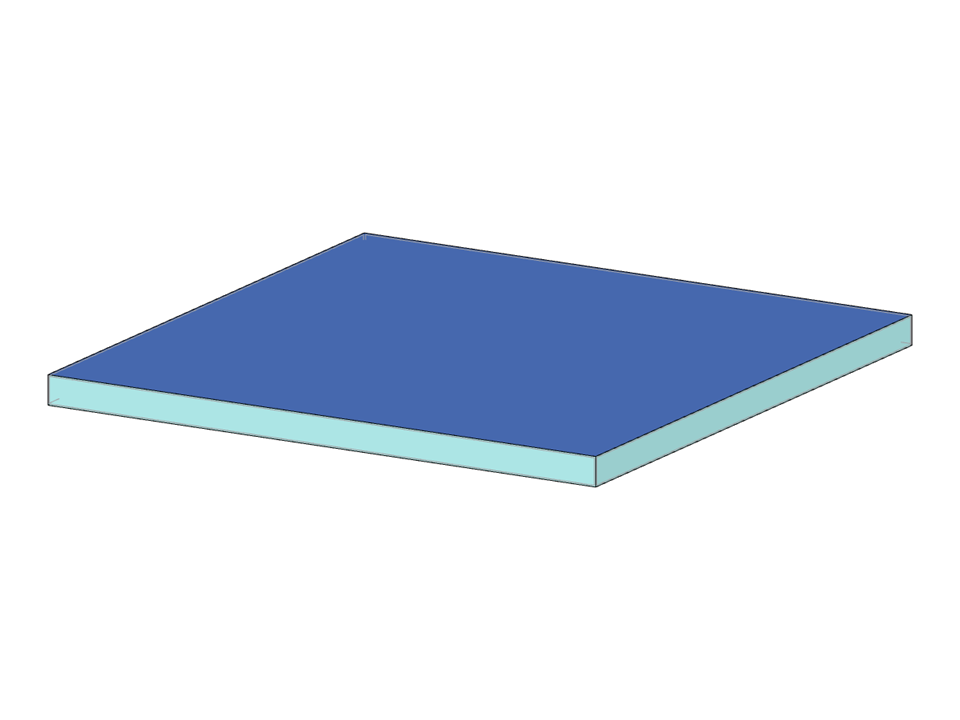

Kontaktní těleso
| Počet uzlů | 10 |
| Počet linií | 14 |
| Počet prutů | 0 |
| Počet ploch | 6 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,000 t |
| Rozměry | 0,100 x 0,005 x 0,100 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
