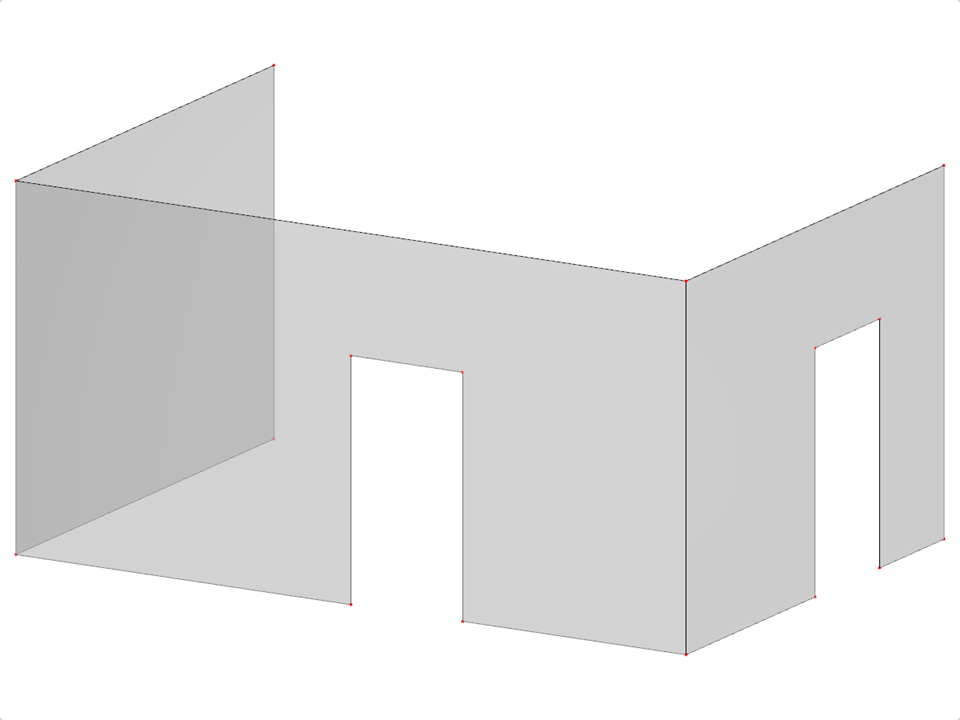

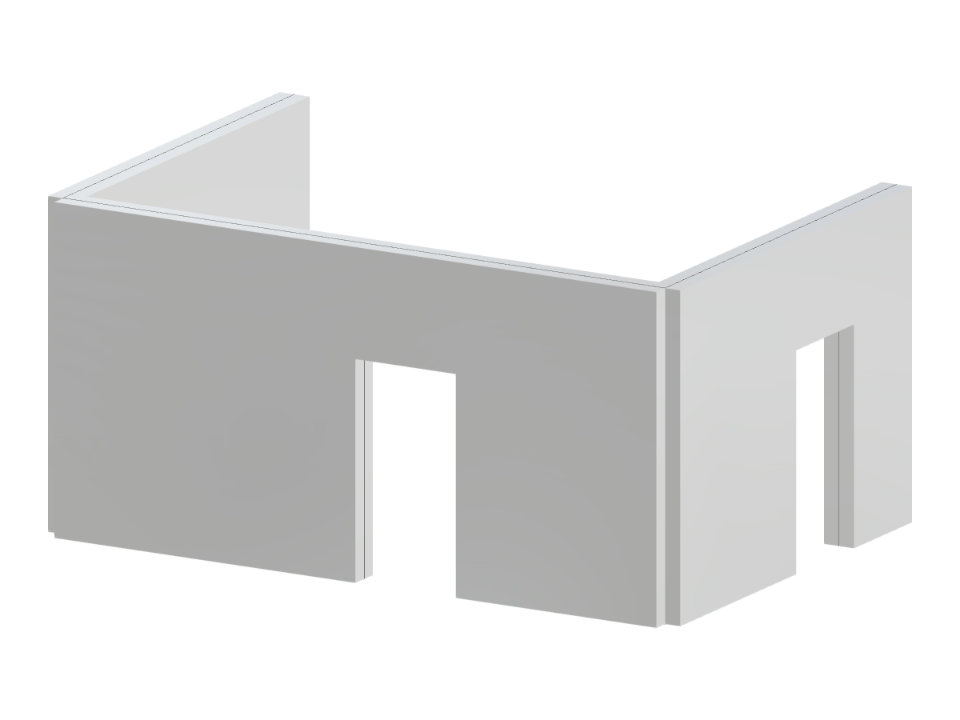

SWS053
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 16 |
Počet linií | 18 |
Počet prutů | 0 |
Počet ploch | 3 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 28,500 t |
Rozměry | 6,000 x 3,000 x 4,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
