Obrácený nosník | Polygonový tahový prut na parabole | Sudý počet polí

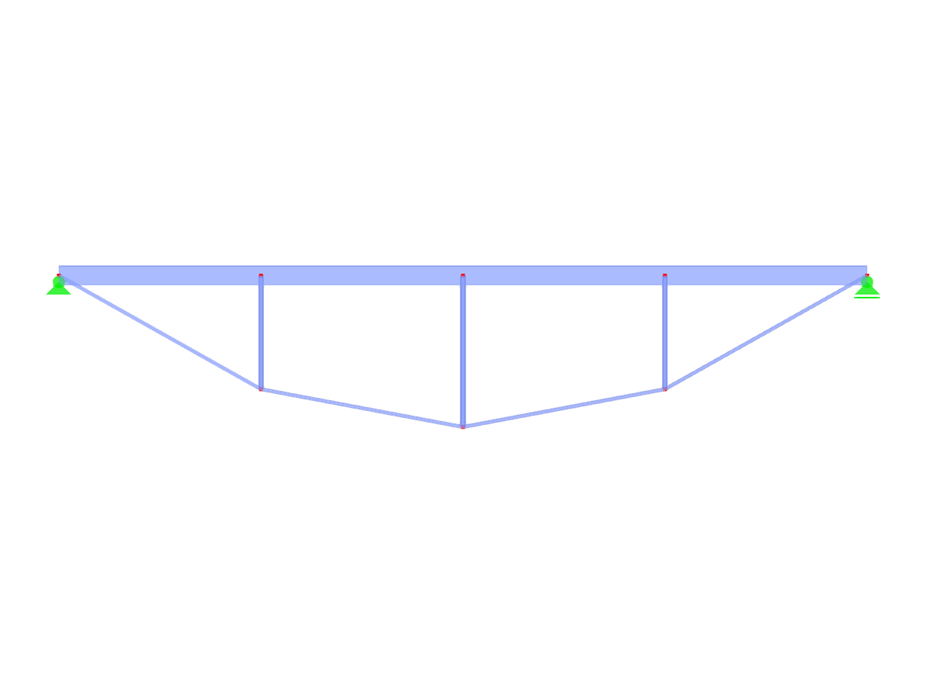

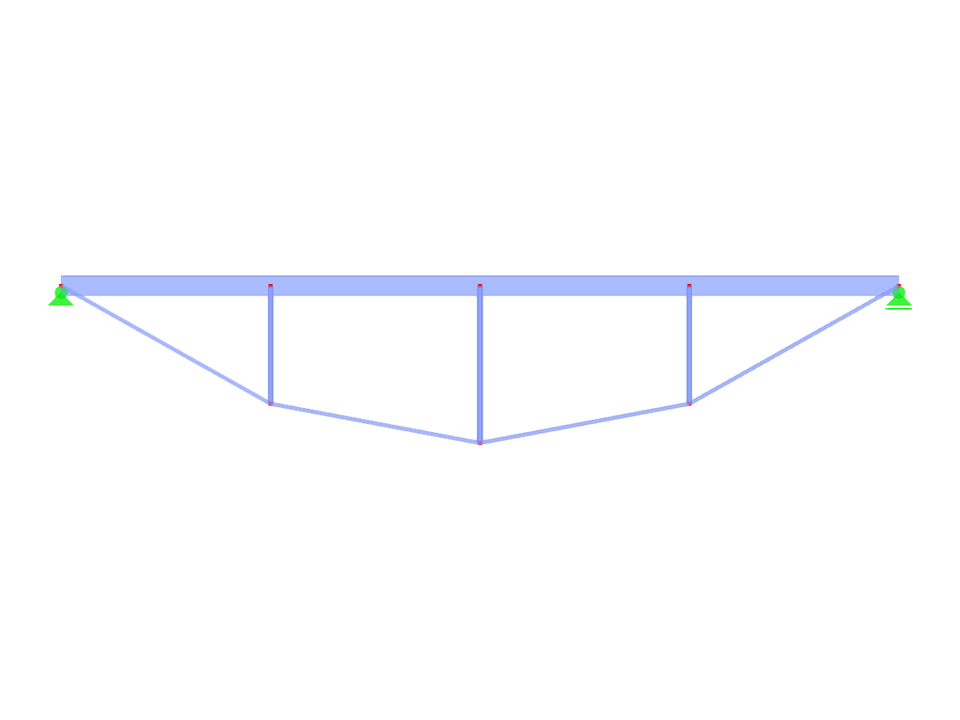

IBB003p-plg | Obrácený nosník s obloukovou střednicí
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 8 |
| Počet linií | 11 |
| Počet prutů | 11 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,240 t |
| Rozměry (metrické) | 8,000 x 1,500 x 0,000 m |
| Rozměry (imperiální) | 26.25 x 4.92 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
