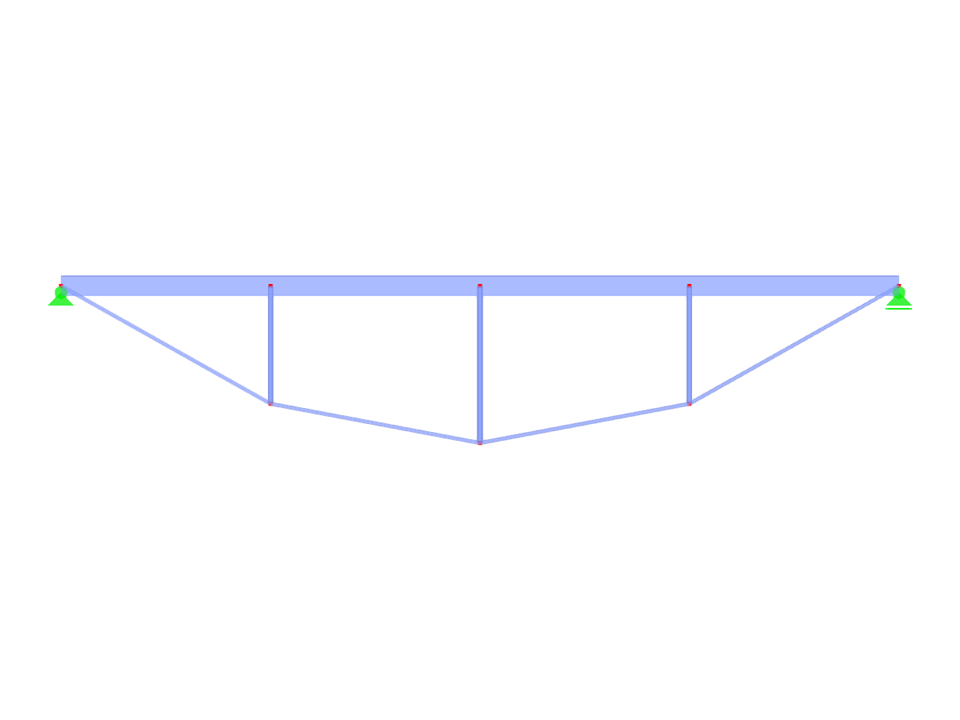

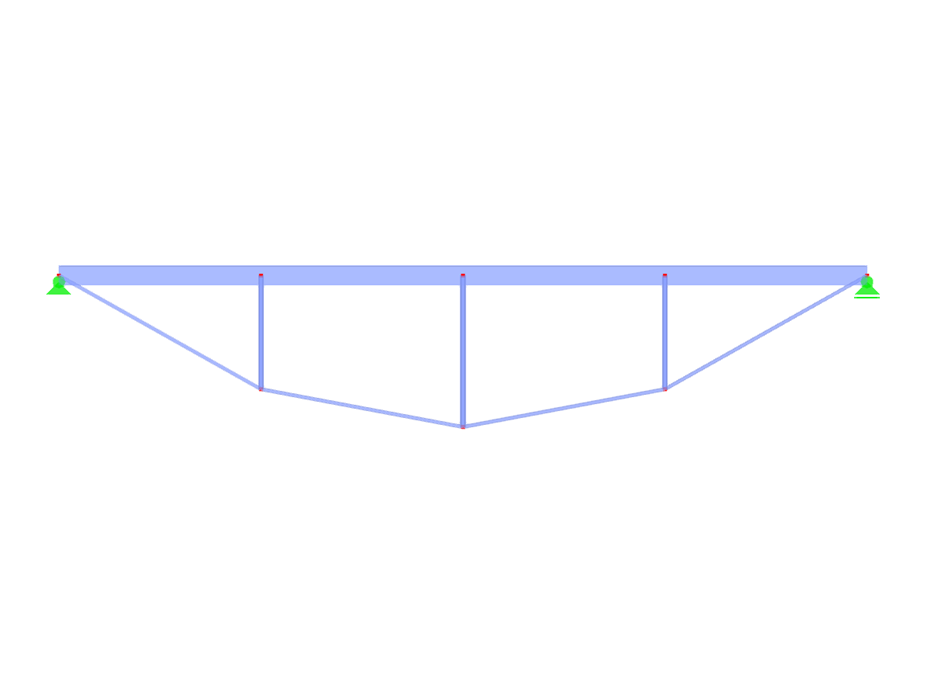

Unterspannter Träger | Polygonaler Zugstab auf Parabel | Gerade Anzahl an Feldern
IBB003p-plg | Unterspannter Träger
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 8 |
| Anzahl Linien | 11 |
| Anzahl Stäbe | 11 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,240 t |
| Abmessungen (metrisch) | 8,000 x 1,500 x 0,000 m |
| Abmessungen (imperial) | 26.25 x 4.92 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
