Stáhněte si zde model membránové konstrukce a otevřete ho v programu RFEM 6 pro výpočty MKP.
Tento model byl použit v dopolední sekci " https://www.dlubal.com/cs/support-et-formation/apprentissage/webinaires/002993 " dne 12.9.2023.

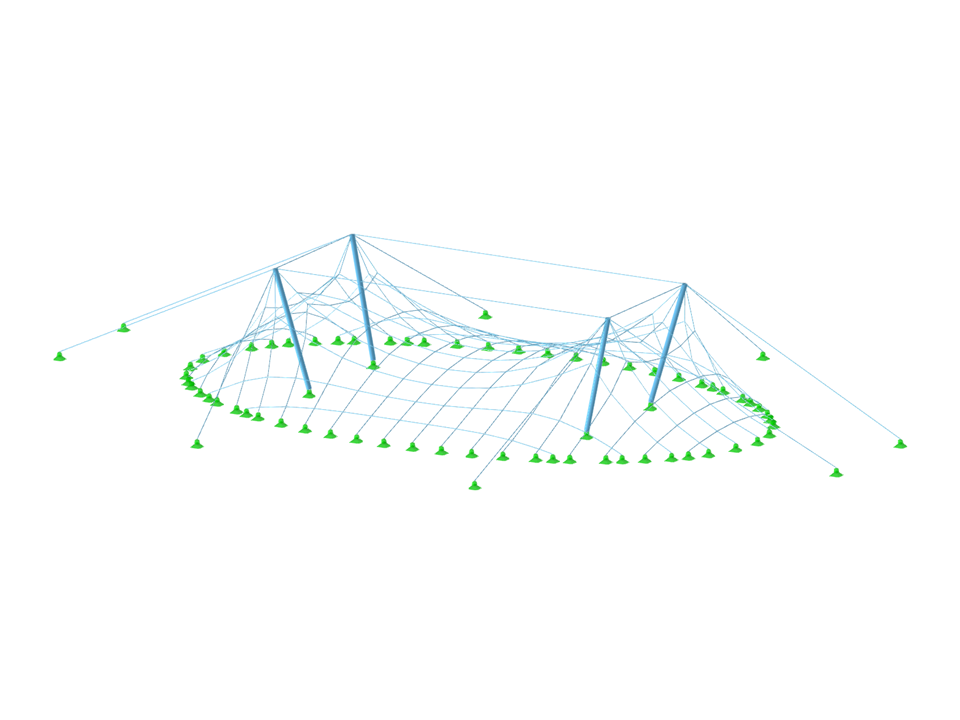

Voliéra
Počet uzlů | 253 |
Počet linií | 408 |
Počet prutů | 408 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 2 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,844 t |
Rozměry | 28,000 x 4,000 x 18,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
