Výrobně-obchodní společnost v Piansu, Rakousko

Mimořádný projekt navrhla společnost ATP architekten ingenieure z Innsbrucku pro společnost Markus Handl Beteiligung GmbH v Piansu v rakouském Tyrolsku. V novém obchodně-výrobním podniku, který svou produkcí zásobuje oblast vyšší gastronomie a hotelnictví, byla použita celosvětově dosud největší souvislá deska z křížem lepeného dřeva o celkové ploše 650 m².

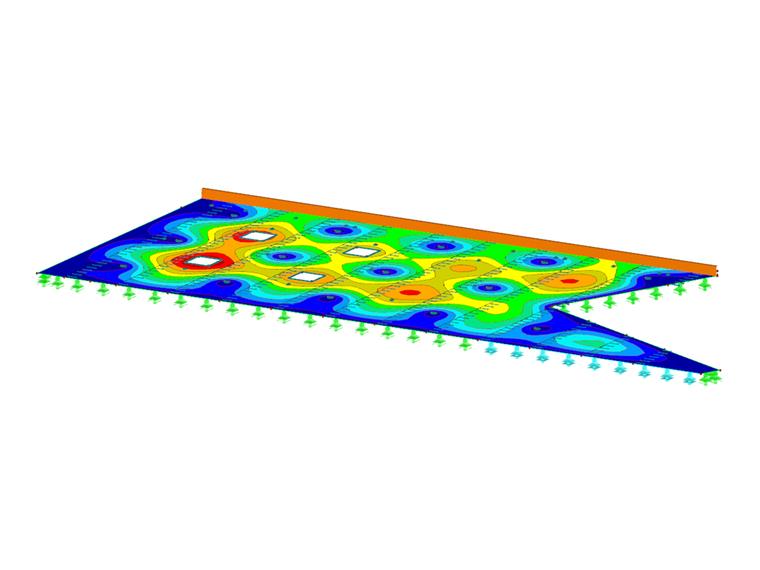

Křížem lepená dřevěná deska (© ATP architekten ingenieure)

721x

Křížem lepená dřevěná deska s bodovými podporami

Prvky z křížem lepeného dřeva navržené společností ATP tvoří část střešní konstrukce v prodejních a stravovacích prostorách. Konstrukce je navržena jako bodově podepřená plochá deska o d = 24 cm. Nejsou tak zapotřebí průvlaky a podvlaky, které jsou v dřevěných konstrukcích obvyklé, a vznikl tak rovný stropní podhled.

Umožnily to dvě inovativní novinky, které ATP dovedně spojila: spojovací a ztužující systém „Spider Connector“ (Rothoblaas Srl) a speciální lepení spár dvousložkovým lepidlem z polyuretanové licí pryskyřice (Timber Structures 3.0 AG).

Novostavba obchodního podniku má hrubou podlažní plochu 4 718 m² a je funkčně i opticky rozdělena na dvě části. V přízemí se nachází výrobní a skladové prostory, v horním podlaží pak kanceláře, jednací místnosti, kantýna a dále prodejní a stravovací prostory s plně vybavenou kuchyní. V horním podlaží bylo umístěno svislé předsazené dřevěné bednění, v prodejních prostorách v kombinaci se skleněnou fasádou.

Místo

Pians 34a
6551 Obec Pians
Rakousko

Investor	Markus Handl Beteiligungs GmbH
Celkový projekt	ATP architekten ingenieure, Innsbruck Rakousko www.atp.ag
Realizace	HTB Baugesellschaft mbH Arzl i. Pitztal Rakousko

Specifikace projektu

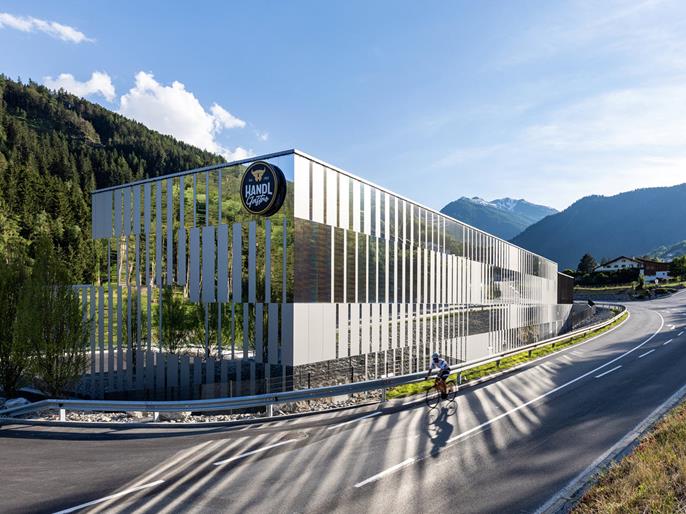

Výrobně-obchodní společnost v Piansu, Rakousko (© ATP architekten ingenieure)

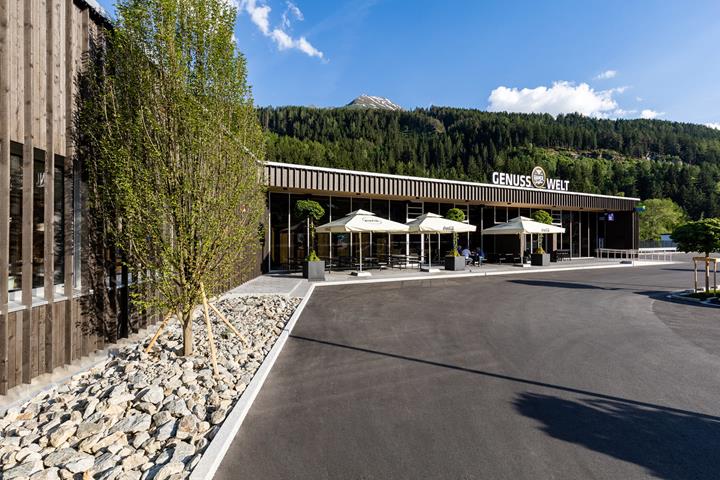

Oblast vstupu (© ATP architekten ingenieure)

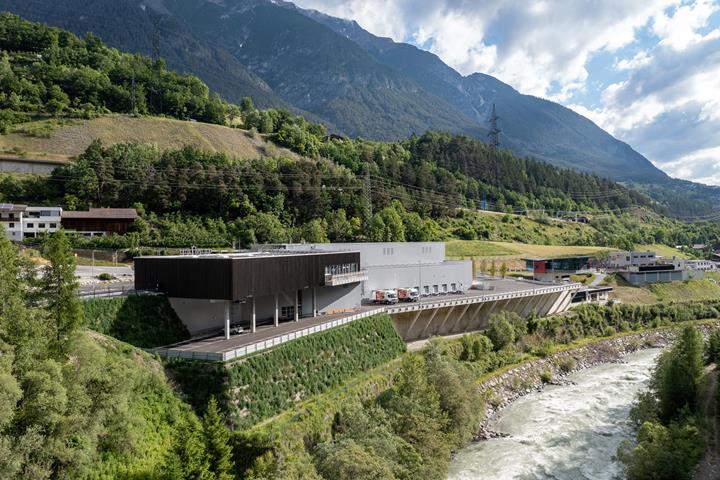

Pohled zezadu (© ATP architekten ingenieure)

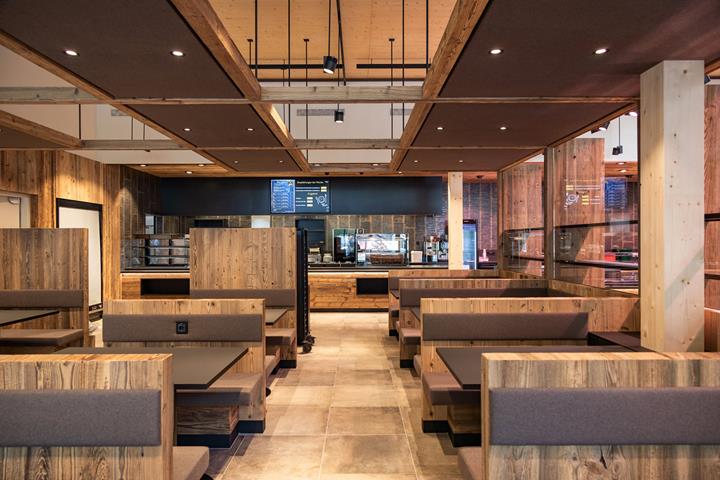

Prodejní a stravovací prostory (© ATP architekten ingenieure)

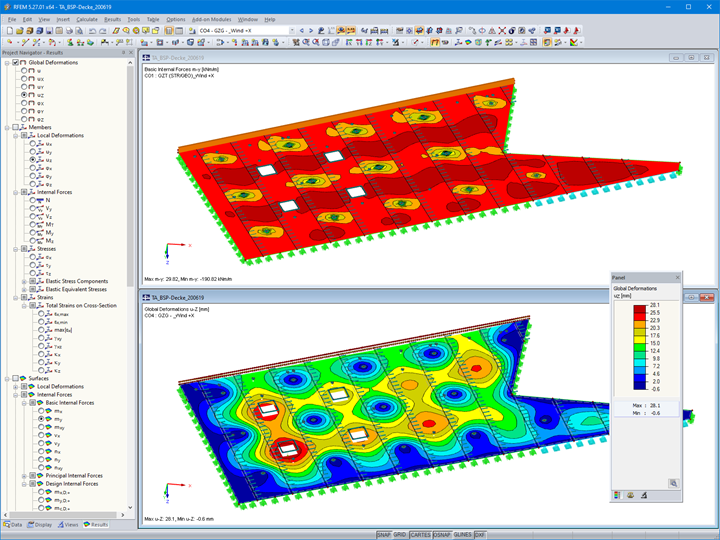

Deska z křížem lepeného dřeva s vnitřními silami (nahoře) a s deformacemi (dole) v programu RFEM (© ATP architekten ingenieure)

Údaje o modelu

Počet uzlů 554

Počet linií 634

Počet prutů 359

Počet ploch 29

Počet těles 0

Počet zatěžovacích stavů 6

Počet kombinací zatížení 6

Počet kombinací výsledků 0

Celková hmotnost 404,556 t

Rozměry (metrické) 48,919 x 0,300 x 32,310 m

Rozměry (imperiální) 160.5 x 0.98 x 106 feet
