Bytový dům BSH20A "Stories", Amsterdam, Nizozemsko

Projektem BSH20 A „Stories“ posouvá náš zákazník, společnost PIRMIN JUNG, klasický bytový dům na novou, vyšší úroveň. Díky inovativnímu použití křížem lepeného dřeva má tento zákaznický projekt mimořádnou auru, která nápadně, a přesto harmonicky zapadá do panorámy města Amsterdamu. Opravdu zajímavá a překrásná stavba.

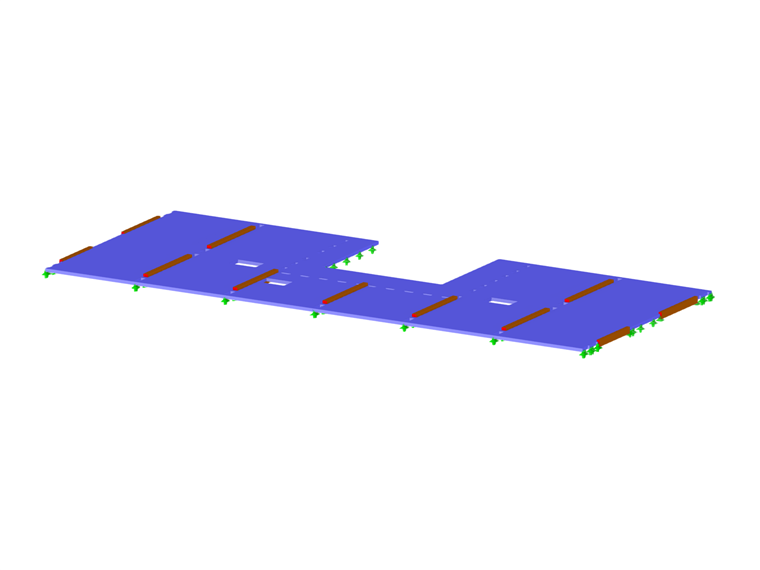

RFEM model desky z křížem lepeného dřeva v bytovém domě BSH20A "Stories", Amsterdam, Nizozemsko | © PIRMIN JUNG

254x

deska z křížem lepeného dřeva

Také ve stavebnictví je udržitelnost důležitým tématem. Proto se zákazník firmy Dlubal, společnost PIRMIN JUNG rozhodla u projektu BSH20 A „Stories“ ujmout statického posouzení a fyziky stavby.

35 bytových a nebytových jednotek včetně garáže se ve 13 podlažích a s jemně působící elegancí tyčí nad střechami okolních budov v Amsterdamu. Se zelení a úzkými stěnami působí jako mladý les, který začíná právě růst: podobně jako velký potenciál, který v dřevostavbách spočívá a který čeká jen na své využití ve stavebnictví.

Konstrukce

Více než 32 m vysoká dřevěná konstrukce z prefabrikovaných křížem lepených dřevěných panelů (CLT) stojí na 11 m vysokém betonovém základu. Stěnové segmenty z křížem lepeného dřeva o tloušťce 140 až 240 mm přenášejí všechna svislá zatížení kolem přístupové zóny.

Obzvláštní výzvu představovala v případě deseti podlaží v dřevěném provedení protipožární ochrana. Řešením byla dílem zapouzdření, dílem příslušný výpočet odhořívání pohledových stropních desek.

Statický výpočet nosné konstrukce vypočítala společnost PIRMIN JUNG v programu RFEM pro výpočty metodou konečných prvků. Bytový dům BSH20 A "Stories" zvítězil v soutěži o nejlepší budovu v kategorii soukromého bydlení "Beste Gebouw 2022 - Particuliere Woonbeleving, Nizozemsko".

Místo

NL-1031 Amsterdam-Buiksloterham, Nizozemsko

Investor	Stavební skupina BSH20A \| Heutink Groep www.heutinkgroep.nl
Architektonický návrh	Olaf Gipser Architects B.V. www.olafgipser.com
Dřevěné konstrukce	W. u. J. Derix GmbH & Co. derix.de
Statický výpočet	PIRMIN JUNG Schweiz AG www.pirminjung.ch

Specifikace projektu

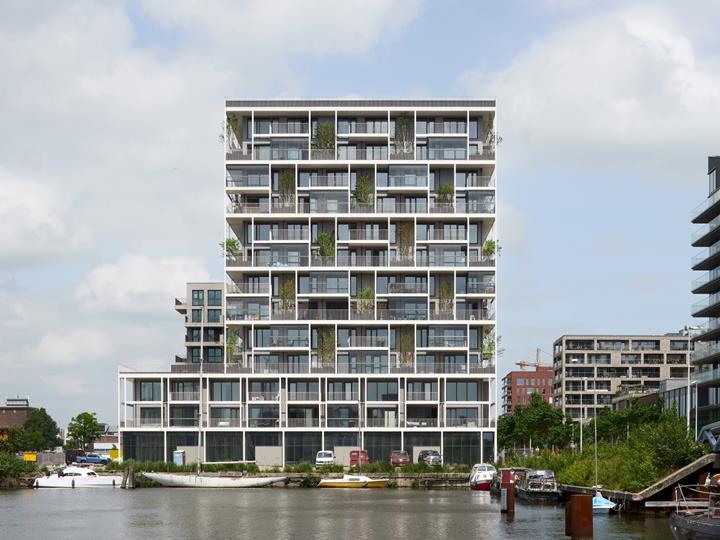

Bytový dům BSH20A "Stories", Amsterdam, Nizozemsko | © MWA Hart Nibbrig, Amsterdam

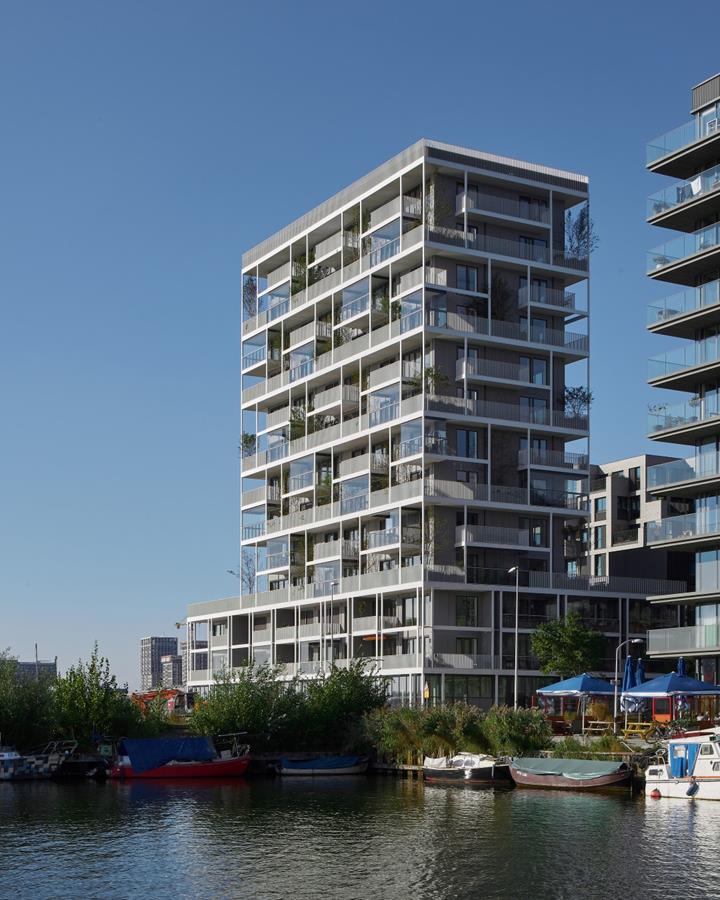

Bytové a nebytové jednotky včetně garáže | © MWA Hart Nibbrig, Amsterdam

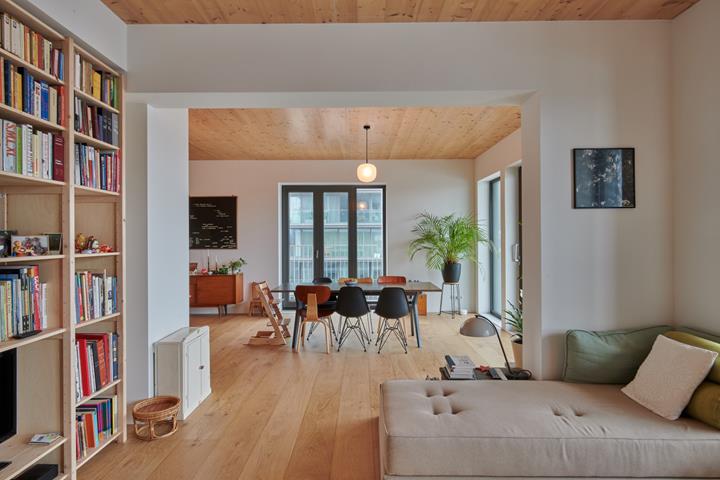

Interiér | © MWA Hart Nibbrig, Amsterdam

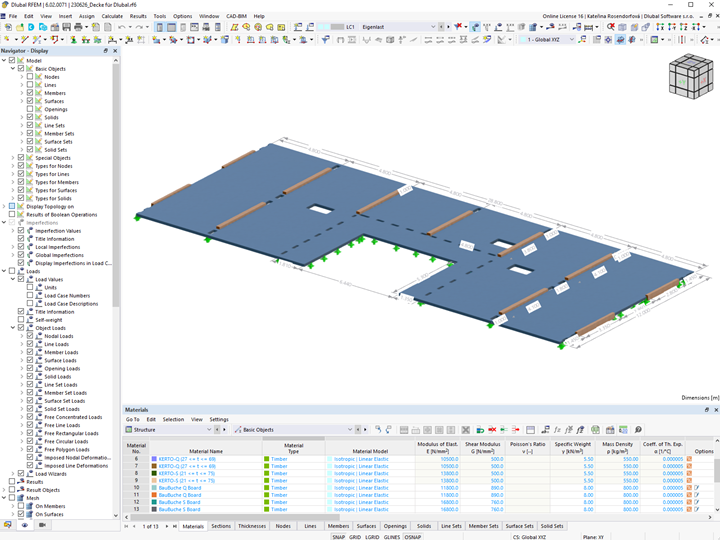

RFEM model desky z křížem lepeného dřeva v bytovém domě BSH20A "Stories", Amsterdam | © PIRMIN JUNG

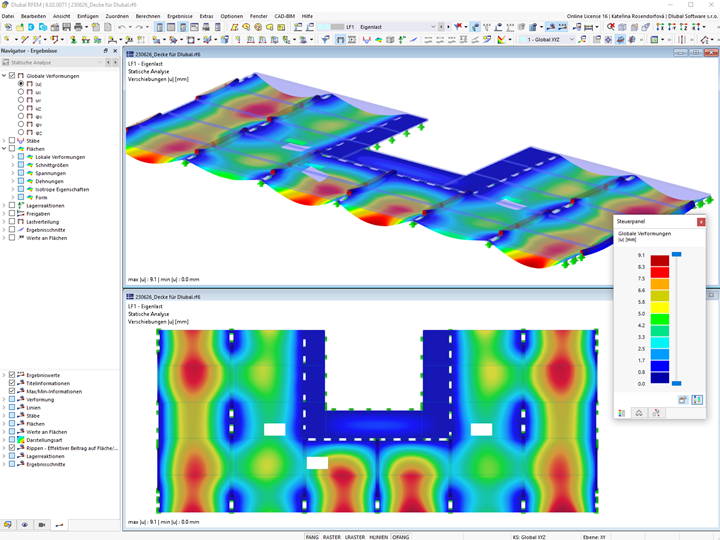

Deformace desky z křížem lepeného dřeva v programu RFEM | © PIRMIN JUNG

Údaje o modelu

Počet uzlů 355

Počet linií 441

Počet prutů 26

Počet ploch 11

Počet těles 0

Počet zatěžovacích stavů 5

Počet kombinací zatížení 3

Počet kombinací výsledků 0

Celková hmotnost 21,775 t

Rozměry 28,800 x 0,000 x 12,000 m
