Dom wielomieszkaniowy BSH20A "Stories", Amsterdam, Holandia

Projekt BSH20 A "Stories" klienta firmy Dlubal, PIRMIN JUNG, przeniósł klasyczny budynek mieszkalny na nowy poziom. Dzięki innowacyjnemu wykorzystaniu drewna klejonego krzyżowo, ten projekt klienta ma wyjątkową aurę, która łączy się z pejzażem Amsterdamu w uderzający, ale harmonijny sposób. Naprawdę ciekawa i piękna konstrukcja.

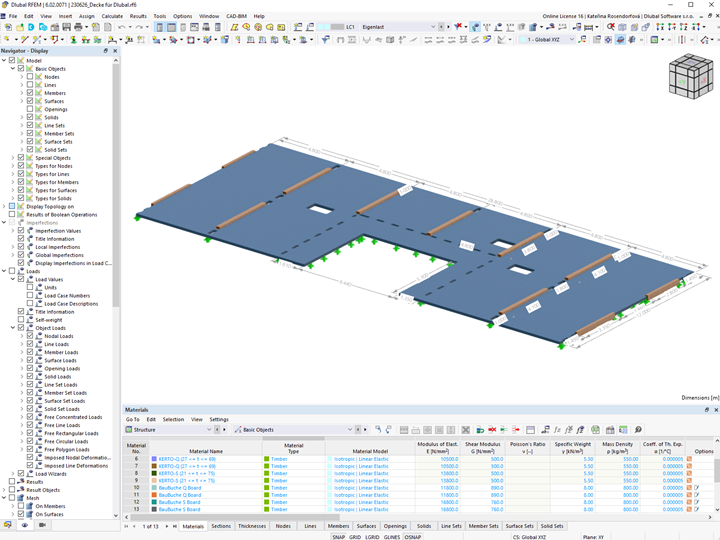

Model w RFEM stropu z drewna klejonego krzyżowo w budynku mieszkalnym BSH20A "Stories", Amsterdam, Holandia | © PIRMIN JUNG

240x

płyta z drewna klejonego krzyżowo

Zrównoważony rozwój jest również ważnym tematem w branży budowlanej. Z tego powodu klient Dlubal, firma PIRMIN JUNG, zdecydował się przeprowadzić analizę i wymiarowanie konstrukcji budynku dla projektu BSH20 A "Stories".

Budynek mieszkalny, obejmujący 35 jednostek mieszkalnych i komercyjnych, w tym garaż, wznosi się na 13 piętrach, elegancko wyłaniając się spośród dachów otaczających go budynków w Amsterdamie. Dzięki zieleni i wąskim ścianom wygląda jak młody las, który dopiero się rozrasta: podobnie jak ogromny potencjał, który wciąż tkwi w budownictwie drewnianym i dopiero czeka na wykorzystanie przez branżę budowlaną.

Konstrukcja

Drewniana konstrukcja o wysokości ponad 32 m, wykonana z prefabrykowanych paneli z drewna klejonego krzyżowo (CLT), stoi na betonowej podstawie o wysokości 11 m. Segmenty ścienne wykonane z drewna klejonego krzyżowo o grubości od 140 do 240 mm przenoszą wszystkie obciążenia pionowe wokół strefy dostępu.

Ochrona przeciwpożarowa była szczególnym wyzwaniem w przypadku dziesięciu drewnianych pięter konstrukcji. Częściowo problem rozwiązano poprzez hermetyzację, a częściowo poprzez odpowiednie obliczenie stropów pod kątem zwęglania.

Konstrukcja wsporcza została obliczona przez firmę PIRMIN JUNG przy użyciu programu RFEM dla elementów skończonych. Projekt BSH20 A "Stories" wygrał konkurs "Best Gebouw 2022 - Participate Woonbeleving, Holandia".

Miejsce

NL-1031 Amsterdam-Buiksloterham

Zarządzanie projektem	Baugruppe BSH20A \| Heutink Groep www.heutinkgroep.nl
Architekt	Olaf Gipser Architects BV www. olafgipser.com
Konstrukcja drewniana	W. u. J. Derix GmbH & Co. derix.de
Obliczenia konstrukcyjne	PIRMIN JUNG Schweiz AG www.pirminjung.ch

Specyfikacja projektu

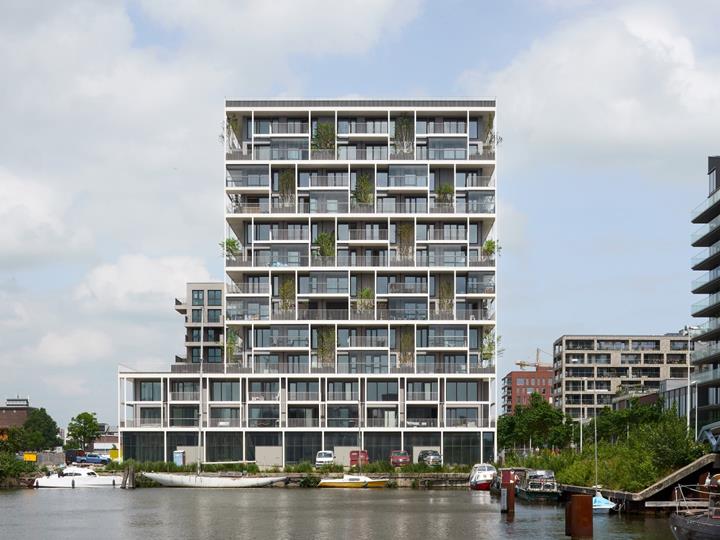

Dom wielomieszkaniowy BSH20A "Stories", Amsterdam, Holandia | © MWA Hart Nibbrig, Amsterdam

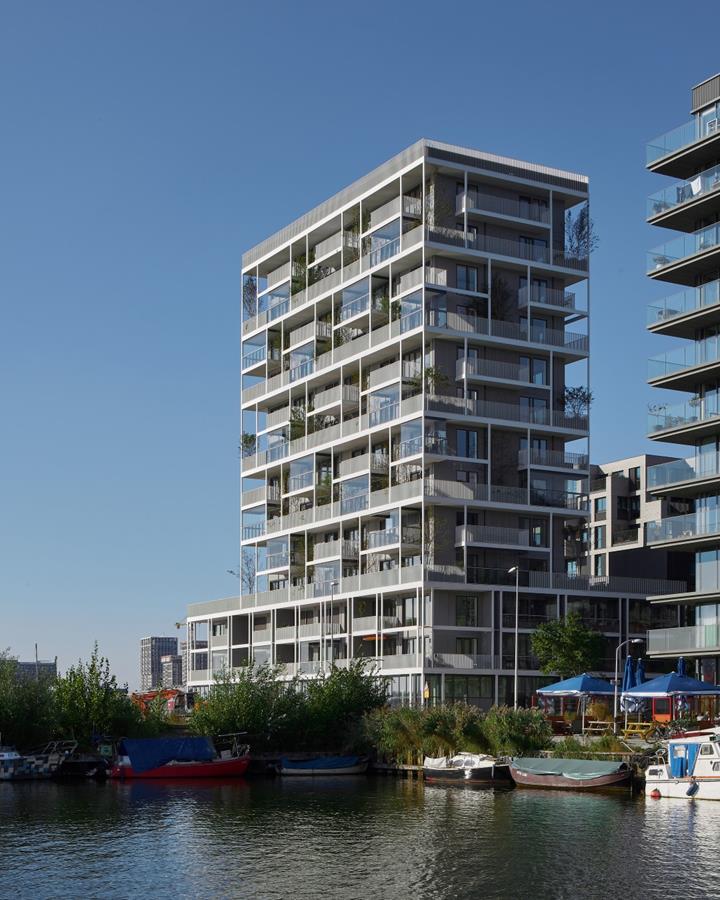

Lokale mieszkalne i usługowe wraz z garażem | © MWA Hart Nibbrig, Amsterdam

Wewnątrz | © MWA Hart Nibbrig, Amsterdam

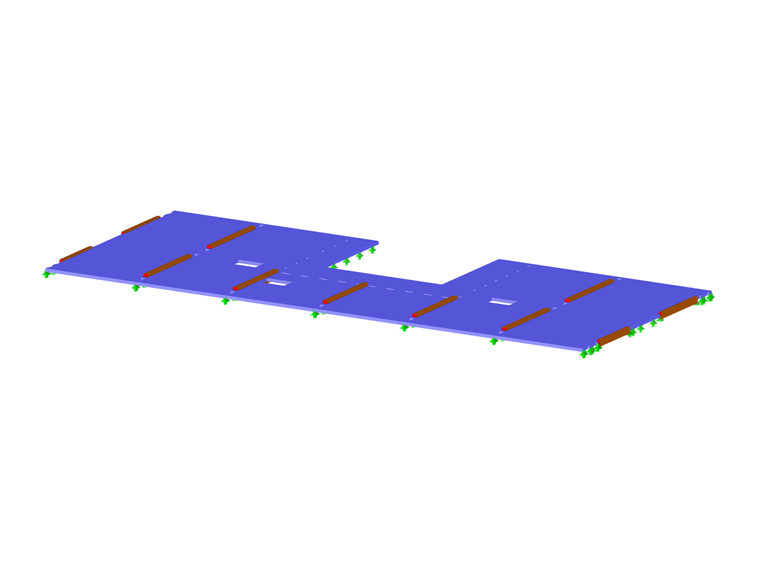

Model w RFEM stropu z drewna klejonego krzyżowo w budynku mieszkalnym BSH20A "Stories", Amsterdam | © PIRMIN JUNG

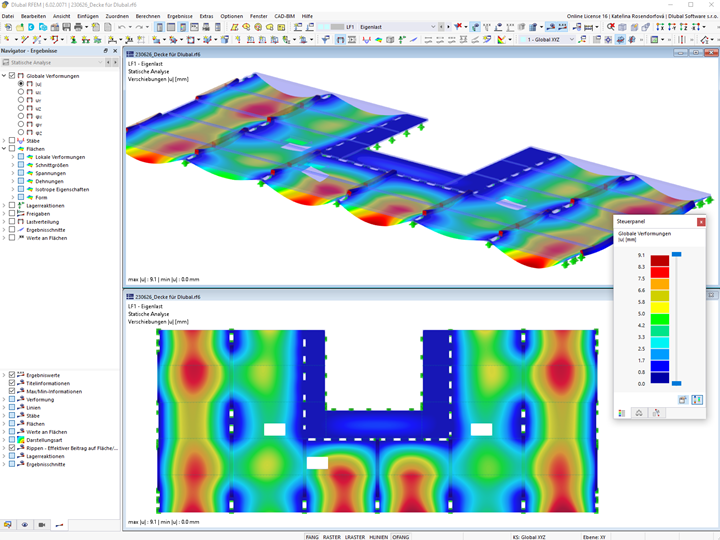

Odkształcenia stropu drewnianego klejonego krzyżowo w RFEM | © PIRMIN JUNG

Dane modelu

Liczba węzłów 355

Liczba linii 441

Liczba prętów 26

Liczba powierzchni 11

Ilość brył 0

Ilość przypadków obciążenia 5

Ilość KO 3

Liczba kombinacji wyników 0

Ciężar całkowity 21,775 t

Wymiarowanie 28,800 x 0,000 x 12,000 m
