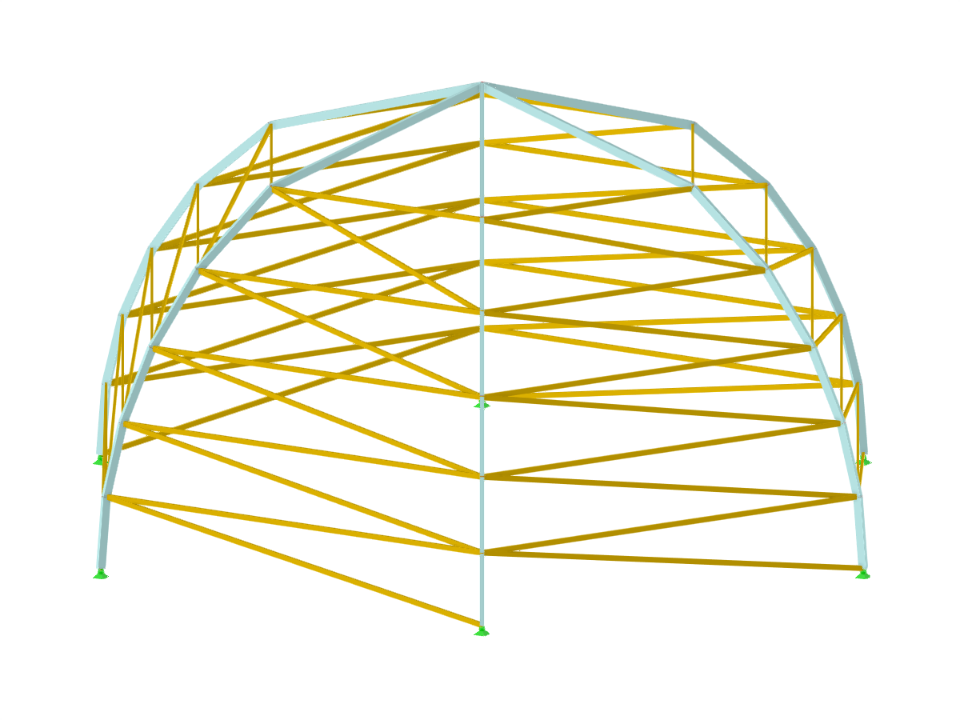

Kuppel mit Fachwerkdiagonalen
Kuppel
| Anzahl Knoten | 37 |
| Anzahl Linien | 102 |
| Anzahl Stäbe | 96 |
| Anzahl Flächen | 66 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 5,350 t |
| Abmessungen (metrisch) | 20,000 x 10,000 x 17,321 m |
| Abmessungen (imperial) | 65.62 x 32.81 x 56.83 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
