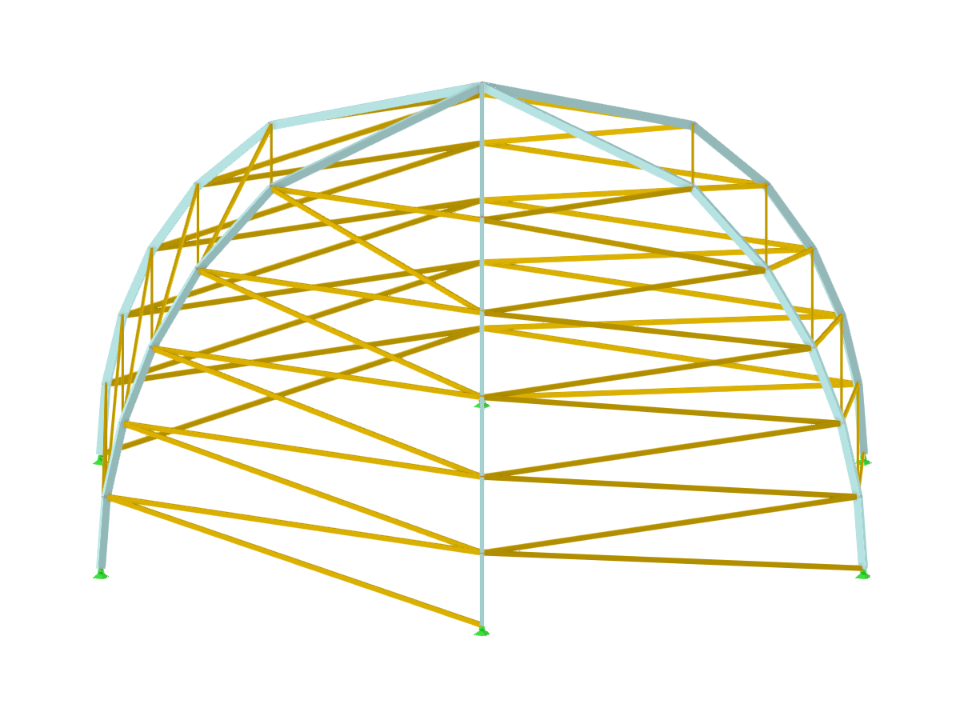

Dôme avec diagonales en treillis
Coupole
Nombre de nœuds | 37 |
Nombre de lignes | 102 |
Nombre de barres | 96 |
Nombre de surfaces | 66 |
Nombre de solides | 0 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 4 |
Nombre de combinaisons de résultats | 0 |
Poids total | 5,350 t |
Dimensions (métrique) | 20,000 x 10,000 x 17,321 m |
Dimensions (impériales) | 65.62 x 32.81 x 56.83 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
