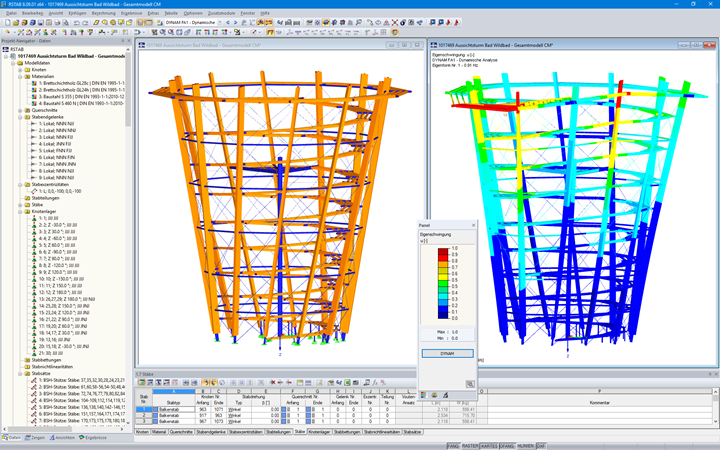

Der Dlubal-Kunde WIEHAG GmbH aus Altheim, Österreich war für die Planung, Statik, Fertigung und Montage des Turmes verantwortlich. Die statische Berechnung erfolgte dabei in RSTAB.
Konstruktion

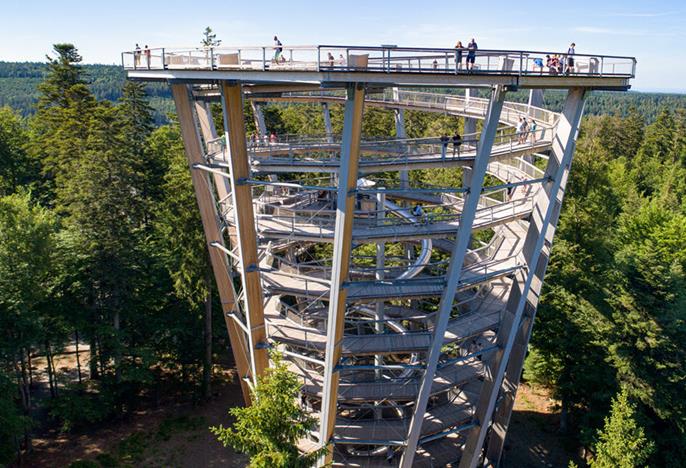

Die Form des Aussichtsturmes erinnert an einen Becher. Die Konstruktion besteht aus einem äußeren Ring von 12 doppelt geneigten Brettschichtholzträgern. Diese sind im gleichen Abstand zueinander rotationssymmetrisch aufgestellt.
Die 12 Hauptstützen neigen sich 7,7° vom Mittelpunkt weg und sind zusätzlich 9,4° gegen den Uhrzeigersinn gekippt. Dadurch erscheint der Becher etwas schräg und verdreht.

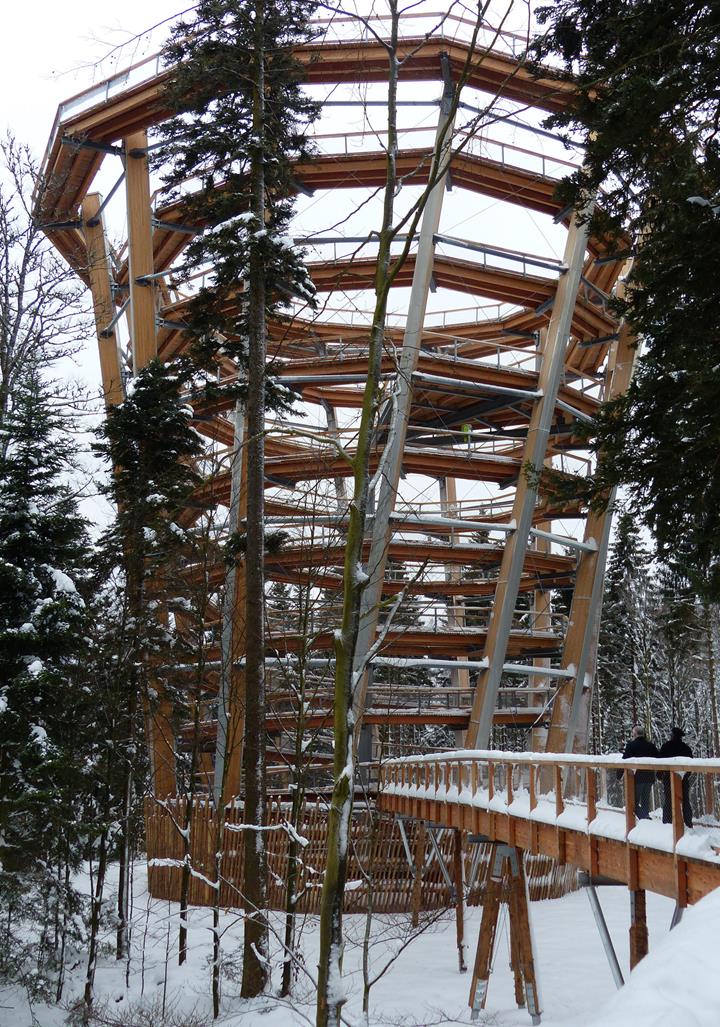

Der Einstieg in den Turm erfolgt in etwa 5 m Höhe vom Baumwipfelpfad aus, welcher sich auf einer Länge von etwa 1.250 m und in einer Höhe von bis zu 20 m durch die Baumkronen windet.
Der Aufstieg zur Aussichtsplattform erfolgt durch eine Wendelkonstruktion aus Holz. Diese ist über Stahlkragträger an den Holzstützen befestigt. Zwischen den Stahlkragträgern sind Holzlängsträger mit Holzbohlenbelag befestigt.

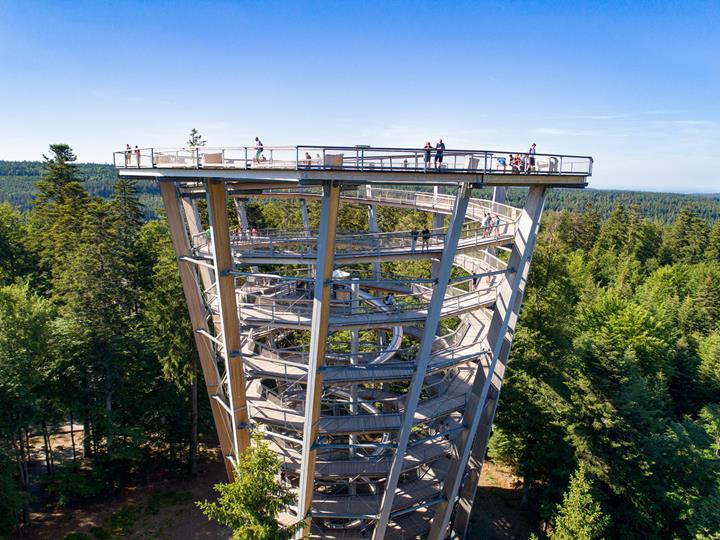

Am Turmkopf befindet sich eine Aussichtsplattform aus Stahl. Die Plattform besteht aus nach außen ragenden Stahlkragträgern, die an die Holzstützen angeschlossen sind. Auf den Kragträgern liegen wiederum Holzlängsträger mit einem Bohlenbelag.
Die Aussteifung wird durch ein ringsum verlaufendes Netz aus Stahldiagonalen und Ringkonstruktionen realisiert.
| Auftraggeber | Erlebnis Akademie AG www.eak-ag.de |
| Architekt | Architekturbüro Josef Stöger stoeger-koelbl.de |
| Planung, Statik und Ausführung | WIEHAG GmbH www.wiehag.com |
| Statik Fundamente | Ing.-Büro Wolf GmbH D-94036 Passau |
