Features

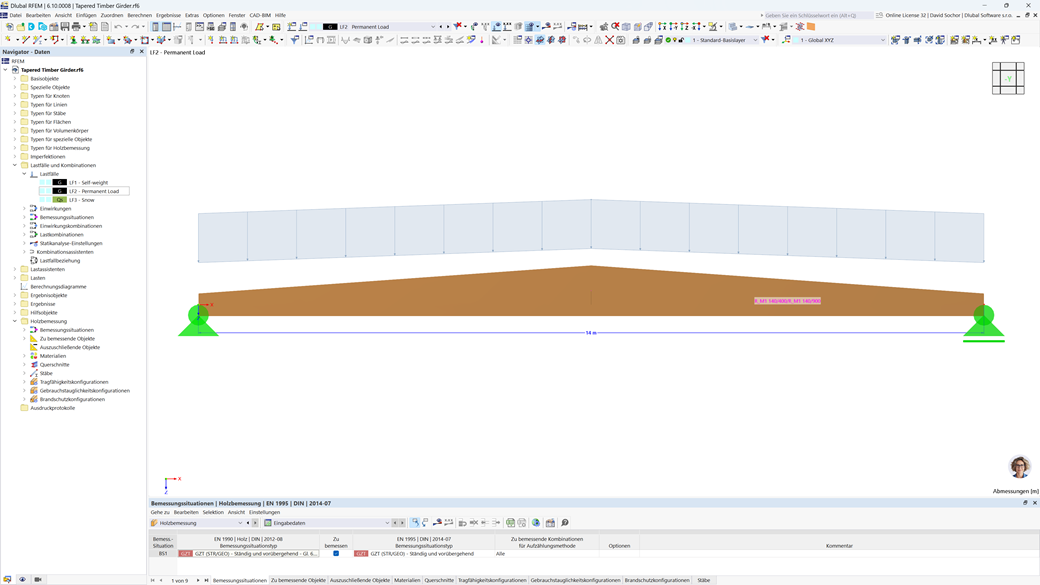

Holzbemessung | Bemessung von gevouteten und gekrümmten Stäben
Ihre Möglichkeiten in der Holzbemessung sind vielfältig. Sie können Faseranschnittswinkel, Querzugspannungen und volumenabhängige Krümmungsradien für gevoutete sowie gekrümmte Stäbe berücksichtigen. Wollen Sie einen Faseranschnitt bemessen, wird die Festigkeit bei Biegezug oder Biegedruck entsprechend angepasst. Um Ihnen den Nachweis für Stabilität auch mit dem Ersatzstabverfahren zu ermöglichen, führen Sie einfach die Höhe zur Ermittlung der Knick- und Kipplängen in einem Abstand von 0,65 x h zum eigentlichen Nachweispunkt.

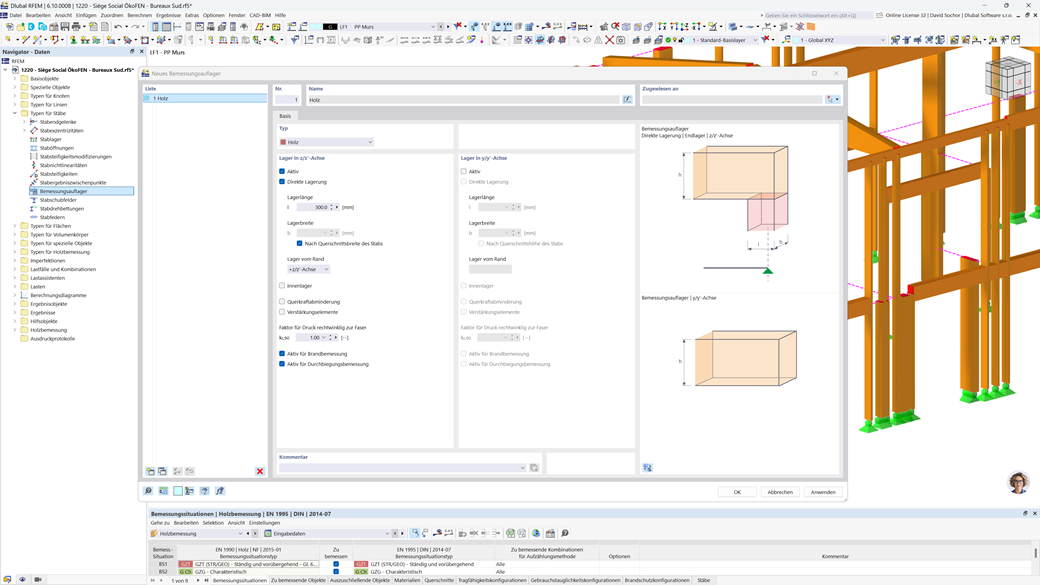

Holzbemessung | Auflagerpressungsnachweis für innere und äußere Auflager
Hier haben Sie die freie Wahl. Sie können den Auflagerpressungsnachweis an beliebigen Punkten für eine Belastung in y- und z-Richtung des Querschnitts führen. Dabei steht es Ihnen offen, zwischen inneren und äußeren Lagern zu unterscheiden. Den Faktor kc,90 für Druck rechtwinklig zur Faser können Sie benutzerdefiniert einstellen (z.B. 1,75 für Leimholz). Falls zulässig, wird die Auflagerlänge entsprechend der Normvorgaben automatisch vergrößert. Hiermit erreichen Sie eine wirtschaftlichere Bemessung ohne viel Aufwand.

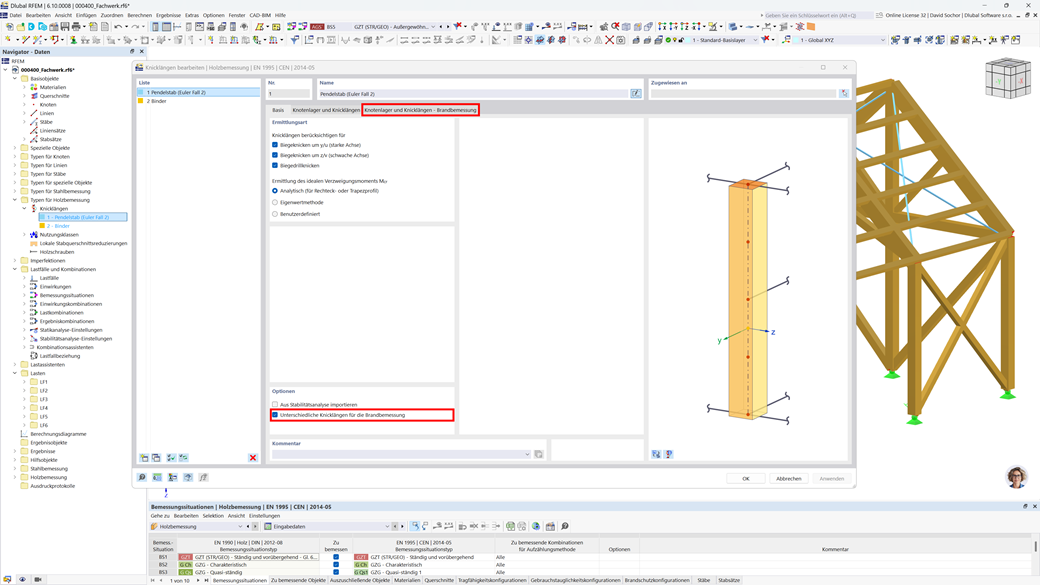

Holzbemessung | Berücksichtigung unterschiedlicher Knicklängen bei der Brandbemessung
Häufig erfolgt keine Bemessung der seitlichen Halterungen einer Konstruktion für den Brandschutz. Sie möchten das bei Ihrem Projekt anders handhaben? Um dies in der Berechnung zu berücksichtigen, können Sie für den Brandfall andere Ersatzstablängen definieren.
Holzbemessung | Berücksichtigung der Lage der Kippaussteifungen
Was passiert bei Unterwind? Die oberseitig angeordneten Kippaussteifungen werden nicht zur Verkürzung der Knick-/ und Kipplängen angesetzt.
Holzbemessung | Detaillierte Dokumentation der geführten Nachweise
Dlubal-Software macht einfach alles etwas einfacher. Die geführten Nachweise der Bemessungsnorm werden Ihnen vollkommen übersichtlich ausgegeben. Für jeden Bemessungsnachweis wird ein Ausnutzungskriterium bestimmt. Zudem gibt Ihnen das Programm Bemessungsdetails aus, in denen die Eingangswerte, die Zwischenergebnisse und die Endergebnisse strukturiert angeordnet sind. In einem Infofenster sehen Sie in den Bemessungsdetails den detaillierten Berechnungsablauf mit allen angesetzten Formeln, Normenquellen und Ergebnissen.
Holzbemessung | Ergebnisfilter nach Grenzzustand
Sie suchen noch nach den Nachweisen? Die Nachweise stehen im Add-On Holzbemessung in tabellarischer Form zur Verfügung. Das Programm kann Ihnen den Verlauf der Ausnutzungen auch grafisch darstellen. Ihnen stehen sowohl in der Tabelle als auch in der grafischen Ausgabe umfangreiche Filteroptionen zur Verfügung, damit Ihnen gezielt die gewünschten Nachweise nach Grenzzustand oder Nachweisart angezeigt werden können.

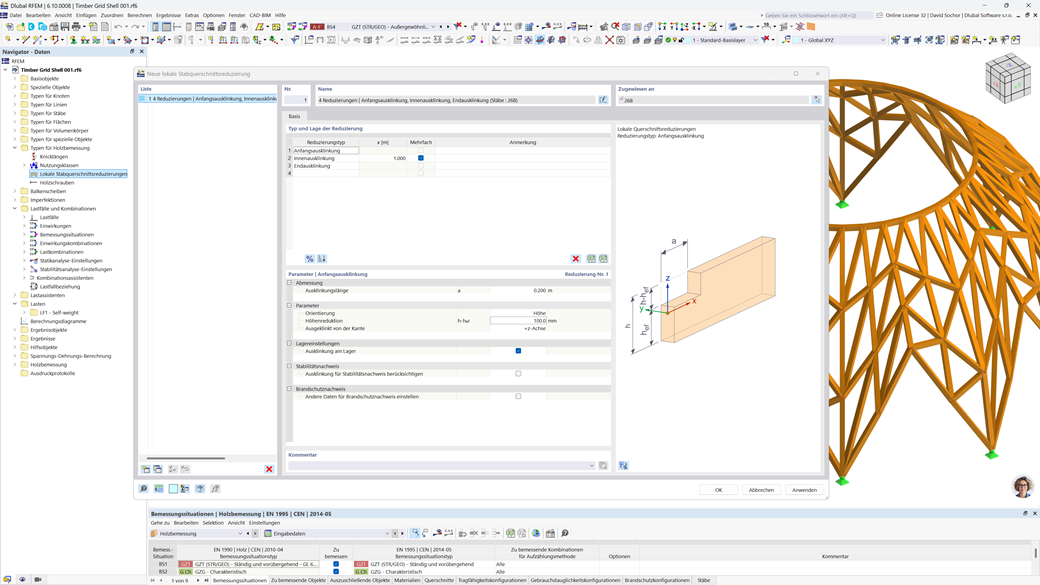

Holzbemessung | Berücksichtigung einer Ausklinkung
Mithilfe von Stabquerschnittsreduzierungen können Sie Anfangs-, Innen- oder Endausklinkungen eines Trägers berücksichtigen. Die Reduzierung des Trägers wird dabei in der Berechnung der Tragfähigkeit berücksichtigt. Für die Steifigkeit gilt das allerdings nicht.
Holzbemessung | Grafische Darstellung der Eigenform für Biegedrillknicknachweise
Haben Sie für die Bestimmung des kritischen Lastfaktors zur Führung des Stabilitätsnachweises den Add-On-internen Eigenwertlöser genutzt? Wenn ja, können Sie sich anschließend als Ergebnis die maßgebende Eigenform des zu bemessenden Objektes anzeigen lassen. Der Eigenwertlöser ist hier für den Biegedrillknicknachweis je nach verwendeter Bemessungsnorm verfügbar.
Holzbemessung | Torsionsbemessung nach US-Norm ANSI/AWC NDS
Liegt eine Torsion vor? In diesem Fall können Sie entscheiden, wie der Nachweis geführt werden soll. Sie haben dabei folgende Möglichkeiten:
- Weitere Nachweise zulassen, wenn die Schubspannung aus der Torsion den Grenzwert nicht überschreitet
- Nachweis gemäß Timber Construction Manual, 4.6
- Torsion ignorieren
Querkraftabminderung
Für die Bemessungsauflager können Sie eine Querkraftabminderung berücksichtigen. Damit ist es Ihnen möglich, den Schubnachweis mit der maßgebenden Querkraft im Abstand der Trägerhöhe vom Auflagerrand zu führen.
Querdruck-Verstärkungselemente für Bemessungsauflager
Wussten Sie schon? In den Bemessungsauflagern können Sie für den Nachweis "Druck rechtwinklig zur Faser" Vollgewindeschrauben als Querdruck-Verstärkungselemente definieren. Dabei werden die Schrauben auf Hineindrücken und Knicken nachgewiesen.
Zusätzlich erfolgt der Nachweis der Querdrucktragfähigkeit in der Ebene der Schraubenspitze. Den Lastausbreitungswinkel können Sie linear unter 45° oder nichtlinear (nach Bejtka I., Verstärkung von Bauteilen aus Holz mit Vollgewindeschrauben, Universität Karlsruhe (TH), 2005) berücksichtigen.
Bemessung für den Brandfall an Flächen für EN 1995, SIA 265, NDS und CSA O86
Sie haben die Möglichkeit, für Flächen eine Bemessung für den Brandfall mit der Methode mit reduziertem Querschnitt durchzuführen. Die Abminderung erfolgt über die Flächendicke. Es können für sämtliche, zur Bemessung zugelassenen, Holz-Materialien die Nachweise geführt werden.
Für Brettsperrholz kann dabei, abhängig vom Klebstofftyp, gewählt werden, ob ein Abfallen einzelner verkohlender Schichtteile möglich ist und somit in bestimmten Schichtbereichen mit einem erhöhten Abbrand zu rechnen ist.
Holztafelelement
Mithilfe des Dickentyps "Balkenscheibe" können Sie Holztafelelemente im 3D-Raum modellieren. Dabei definieren Sie einfach die Flächengeometrie und die Holztafelelemente werden über ein internes Stab-Flächenkonstrukt, inklusive Simulation der Verbindungsnachgiebigkeit, generiert.
