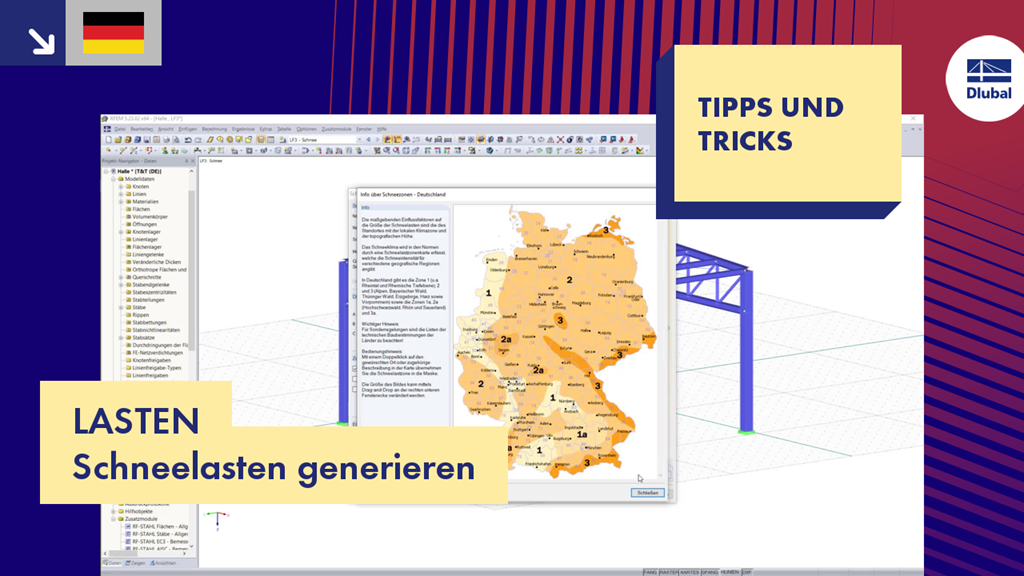

Das Video zeigt die automatische Generierung von Schneelasten mit dem Lastgenerierer in RFEM. Exemplarisch wird dazu die Schneelast nach dem Eurocode für eine dreidimensionale Stahlhalle ermittelt.
T&T 007 | Lasten - Schneelasten generieren
Links
Haben Sie irgendwelche Fragen?
In Deutschland regelt die DIN EN 1991-1-3 mit dem nationalen Anhang DIN EN 1991-1-3/NA die Schneelasten. Das Normpaket gilt für Hoch- und Ingenieurbauwerke in einer Höhe bis 1.500 m über Meeresniveau.
Im Eurocode 1, Teil 1 bis 3 und in der US-Norm ASCE/SEI 7-16 sind die allgemeinen Einwirkungen aus Schneelasten geregelt. Die von den Normen geforderten Lastansätze für Sattel-, Pult- und Flachdächer sind in RFEM und RSTAB in einem Tool hinterlegt, sodass eine einfache Generierung dieser Einwirkung stattfinden kann.
In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.
Für die Fundamentbemessung in RF-/FUND Pro ist es erforderlich, für die unterschiedlichen Bemessungssituationen (STR, GEO, UPL oder EQU) die zugehörigen Belastungen (Lastfälle, Lastkombinationen oder Ergebniskombinationen) zu definieren.
Auf Flach-/Pultdächer sowie Satteldächer lassen sich Schneelasten als Stablasten generieren.
Dabei können Zusatzschneelasten wie Schneeverwehung, Schneeüberhang, Schneefanggitter berücksichtigt werden.
Es stehen folgende Normen zur Verfügung:
- EN 1991-1-3 (inkl. Nationale Anhänge)
- DIN 1055-5
- CTE DB-SE-AE
- ASCE/SEI 7-16
Für Stabwerke stehen Lastgenerierer zur Erzeugung von Windlasten nach EN 1991-1-4 und Schneelasten nach EN 1991-1-3 zur Verfügung. Die Lastfälle werden je nach Dachform gebildet. Ein weiterer Generierer erzeugt Ummantelungslasten (Eis). Wiederkehrende Lastkombinationen können als Schemata abgespeichert werden.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
- Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
- Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
- Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
- Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
- Nachweis der Schlankheitsgrade von Stützen und Verbänden
