Bei Volumenkörpern besteht eine weitere Option der FE-Netz-Einstellung. Es ist möglich, neben einer ganzheitlichen FE-Netzverdichtung ein geschichtetes FE-Netz anzuordnen. Bei dieser Option kann eine definierte Teilung des Volumenkörpers mit FE-Elementen zwischen zwei parallel liegenden Flächen vorgenommen werden. Diese Option eignet sich speziell für sehr ausgedehnte Volumen-Geometrien mit geringer Höhe.

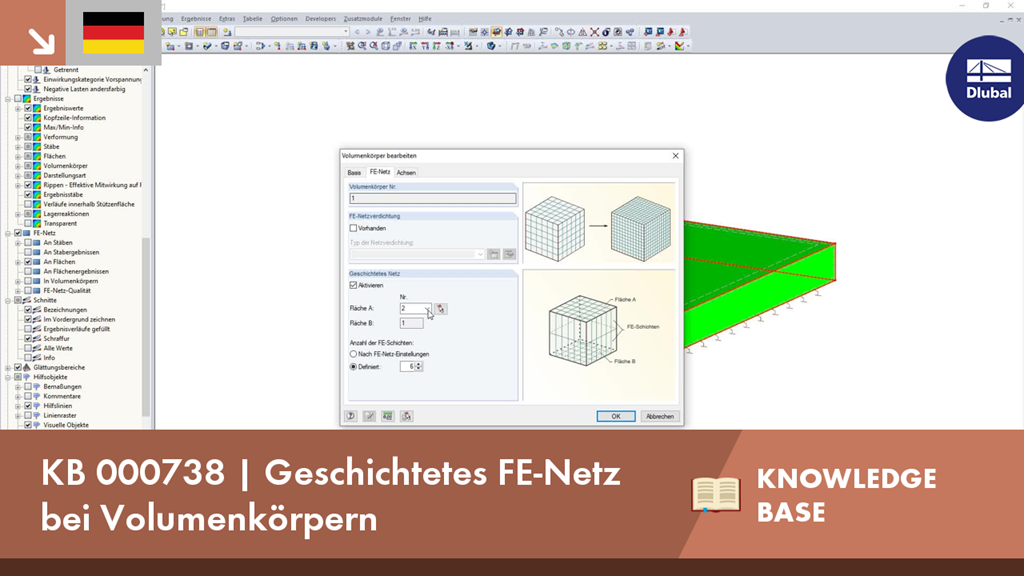

KB 000738 | Geschichtetes FE-Netz bei Volumenkörpern
