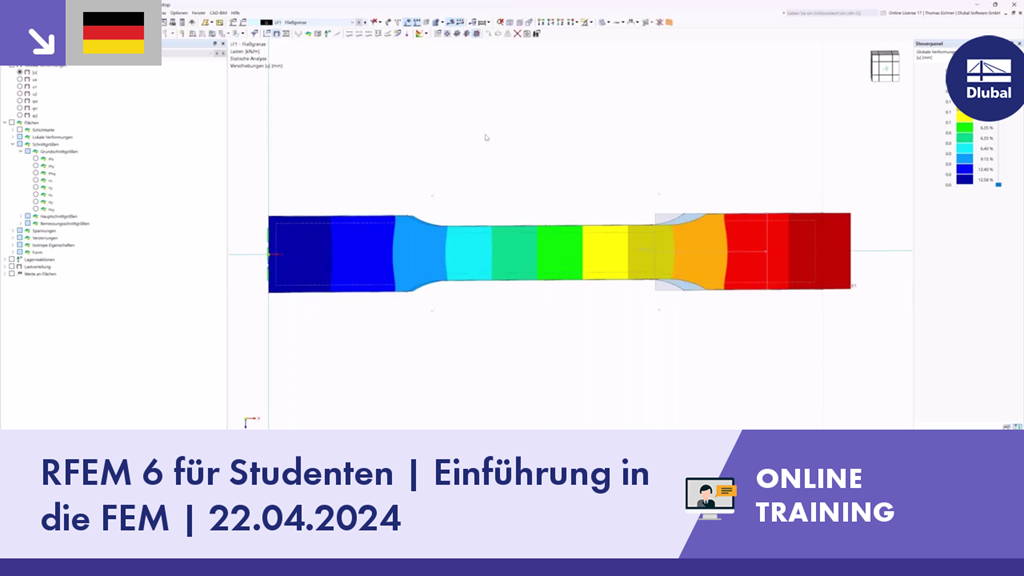

In dieser kostenlosen Online-Schulung für Studenten über RFEM 6 lernt ihr anhand praxisrelevanter Beispiele wichtige Funktionen und Modellierungsoptionen kennen.
Diese Aufzeichnung fand am 22.04.24 statt.
Inhalt:
00:00 Begrüßung
11:40 Grundprinzip der FEM
22:45 Einführungsbeispiel: Durchlaufplatte
01:31:55 Plattentheorie
01:44:10 Nichtlineare Berechnungen
02:22:35 Singularitäten
Produkt-Feature
![Stützweiten anhand Bild 5.2 aus [1]](/de/webimage/039540/3493371/01_Abmessungen_DE.png?mw=512&hash=58b2bdc31c41aaa1922dee58cf4edd3750292f7b)
Der Verformungsvorgang der globalen Verformungskomponenten kann als Bewegungsablauf dargestellt werden.
Auf den Isolinien können Ergebniswerte für Verformungen, Schnittgrößen, Spannungen usw. angezeigt werden.
Für Volumenkörper besteht, neben der 'Netzverdichtung' und der 'Spezifischen Richtung' die Option 'Raster für Ergebnisse' zu aktivieren, bei welchem sich die Rasterpunkte im Volumenraum organisieren lassen. Dabei kann u.a der Schwerpunkt als Ursprung festgelegt werden. Ebenfalls besteht die Option die Sichtbarkeit des Rasters für numerische Ergebnisse im 'Navigator - Anzeige' unter Basisobjekte anzeigen zu lassen.
Lassen Sie sich vom Rechenkern, seiner optimierten Vernetzung und der uneingeschränkten Unterstützung von Mehrprozessortechnik überzeugen. Dadurch bieten sich Ihnen Vorteile wie die parallele Berechnung linearer Lastfälle und Lastkombinationen durch mehrere Prozessoren ohne zusätzliche Beanspruchung des Arbeitsspeichers. Die Steifigkeitsmatrix muss nur einmal aufgebaut werden. So können Sie selbst große Systeme mit dem schnellen und direkten Gleichungslöser berechnen.
Müssen bei Ihren Modellen viele Lastkombinationen berechnet werden, so startet das Programm mehrere Solver parallel (einen pro Kern). Jeder Solver rechnet dann eine Lastkombination, wodurch der Prozessor besser ausgelastet wird.
Sie können die Entwicklung der Verformung bei Ihrer Berechnung in einem Diagramm gezielt verfolgen und dadurch das Konvergenzverhalten genau beurteilen.
Hauptprogramm
Die neue Generation der 3D-FEM-Software dient der statischen Berechnung von Stäben, Flächen und Volumen.
Add-On
Das Add-On Nichtlineares Materialverhalten ermöglicht die Berücksichtigung von Materialnichtlinearitäten in RFEM (z.B. isotrop plastisch, orthotrop plastisch, isotrope Beschädigung).
Add-On
Mit dem Add-On Strukturstabilität werden Stabilitätsuntersuchungen durchgeführt. Es ermittelt kritische Lastfaktoren und die dazugehörigen Stabilitätsfiguren.
Add-On
Mit dem Add-On Analyse von Bauzuständen (CSA) kann in RFEM der Bauablauf von Strukturen (Stab-, Flächen- und Volumentragwerke) berücksichtigt werden.
Add-On
Mit dem Add-On Zeitabhängige Analyse (TDA) kann in RFEM zeitabhängiges Materialverhalten für Stäbe berücksichtigt werden. Langzeiteffekte, wie Kriechen, Schwinden und Alterung können, je nach Tragwerk, den Verlauf der Schnittgrößen beeinflussen.
Add-On
Das Add-On Formfindung sucht eine optimale Form von normalkraftbelasteten Stäben und zugbelasteten Flächenmodellen. Die Form wird dabei über das Gleichgewicht zwischen der Stabnormalkraft bzw. der Membranspannung und den vorhandene Randbedingungen ermittelt.
Add-On
Das Add-On Geotechnische Analyse ermittelt in RFEM anhand der Kennwerte aus Bodenproben den zu analysierenden Bodenkörper. Die genaue Erfassung der Baugrundverhältnisse beeinflusst die Qualität der statischen Analyse von Bauwerken maßgeblich.
Add-On
Das Add-On Gebäudemodell für RFEM ermöglicht die Definition und Manipulation eines Gebäudes mittels Geschossen. Dabei können die Geschosse im Nachhinein vielseitig angepasst werden. Die Informationen über Geschosse und Gesamtmodell (Schwerpunkt) werden tabellarisch und grafisch ausgegeben.
Add-On
Das zweiteilige Add-On Optimierung & Kosten / CO2-Emissionsabschätzung findet für parametrisierte Modelle und Blöcke über die Künstliche-Intelligenz-Technik (KI) der Partikelschwarmoptimierung (PSO) passende Parameter zur Einhaltung üblicher Optimierungskriterien. Außerdem schätzt dieses Add-On die Modellkosten bzw. CO2-Emissionen durch Vorgabe von Stückkosten bzw. -emissionen je Materialdefinition für das Strukturmodell ab.
Add-On
Mit dem Add-On Mehrschichtige Flächen bekommt der Anwender die Möglichkeit, mehrschichtige Flächenaufbauten zu definieren. Die Berechnung kann mit und ohne Berücksichtigung des Schubverbundes erfolgen.
Add-On
Das Add-On Spannungs-Dehnungs-Berechnung führt einen allgemeinen Spannungsnachweis, indem vorhandene Spannungen berechnet und mit den Grenzspannungen verglichen werden.
Add-On
Das Add-On Betonbemessung ermöglicht verschiedene Nachweise nach internationalen Normen. Es lassen sich Stäbe, Flächen und Stützen bemessen sowie Durchstanz- und Verformungsnachweise führen.
Add-On
Das Add-On Stahlbemessung führt die Nachweise im Grenzzustand der Tragfähigkeit und Gebrauchstauglichkeit von Stäben aus Stahl nach verschiedenen Normen.
Add-On
Das Add-On Holzbemessung führt die Tragfähigkeits-, Gebrauchstauglichkeits- und Brandschutznachweise für Holzstäbe nach verschiedenen Normen.
Add-On
Das RFEM-Add-On Mauerwerksbemessung ermöglicht Ihnen die Bemessung von Mauerwerk mittels Finite-Elemente-Methode. Es wurde im Rahmen des Forschungsprojektes DDMaS (Digitizing the design of masonry structures) entwickelt. Das Materialmodell bildet hierbei das nichtlineare Verhalten der Ziegel-Mörtelkombination in Form einer Makromodellierung ab.
Add-On
Das Add-On Aluminiumbemessung führt die Nachweise im Grenzzustand der Tragfähigkeit und Gebrauchstauglichkeit von Stäben aus Aluminium nach verschiedenen Normen.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Add-On
With the RFEM Steel Joints add-on, you can analyze steel connections using an FE model. Dabei läuft die Modellbildung vollständig automatisiert im Hintergrund und ist für Sie über die einfache sowie gewohnte Eingabe von Komponenten steuerbar.
