Antwort:

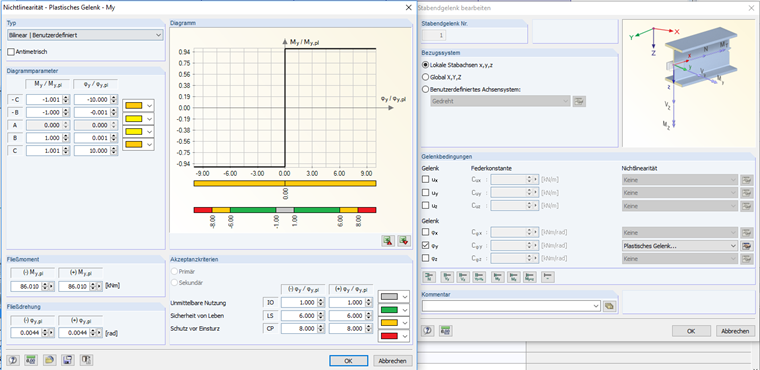

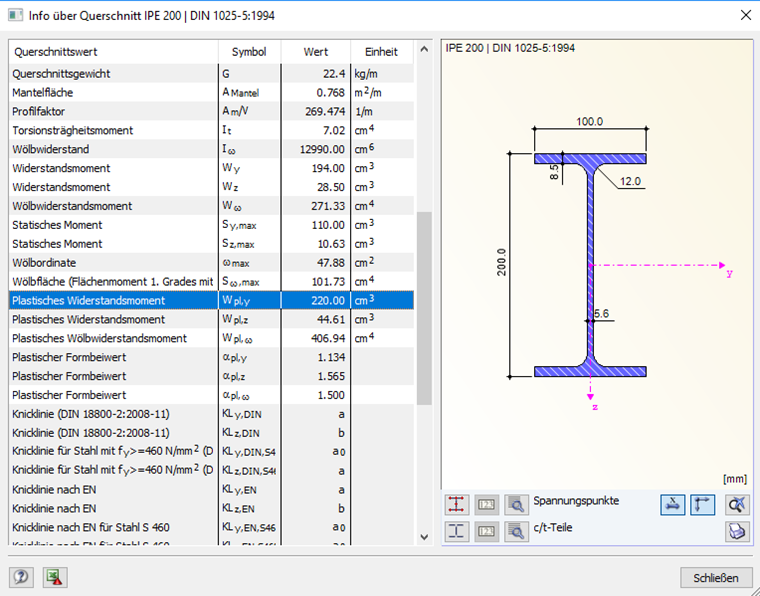

Das plastische Widerstandsmoment ist für die Querschnitte in der Bibliothek implementiert. Er findet unter anderem bei den Grenzmomenten der plastischen Stabend Gelenke Verwendung. Hierzu gibt es auch einen interessanten Fachbeitrag.
Frage
Ist das plastische Widerstandsmoment von Querschnitten in ihr Programm implementiert?
