Antwort:

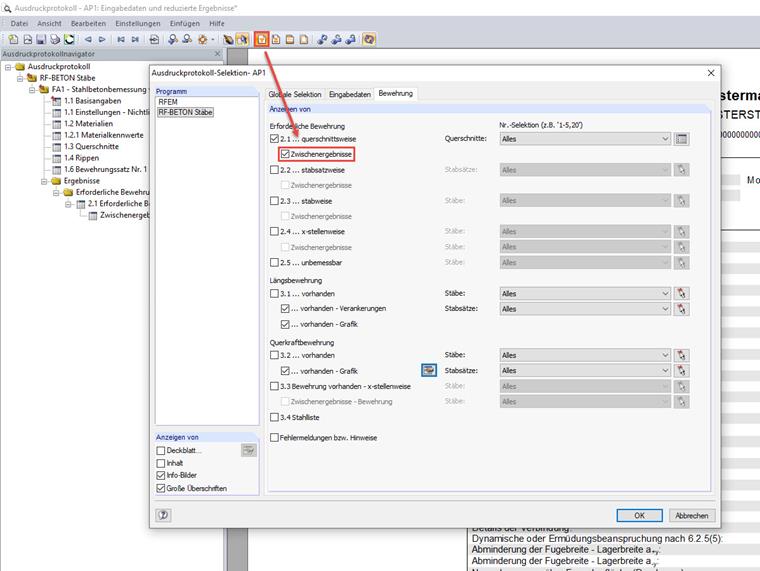

In der Ausdruckprotokoll-Selektion können im Register Bewehrung die Zwischenergebnisse des Zusatzmoduls hinzugefügt werden.
Frage

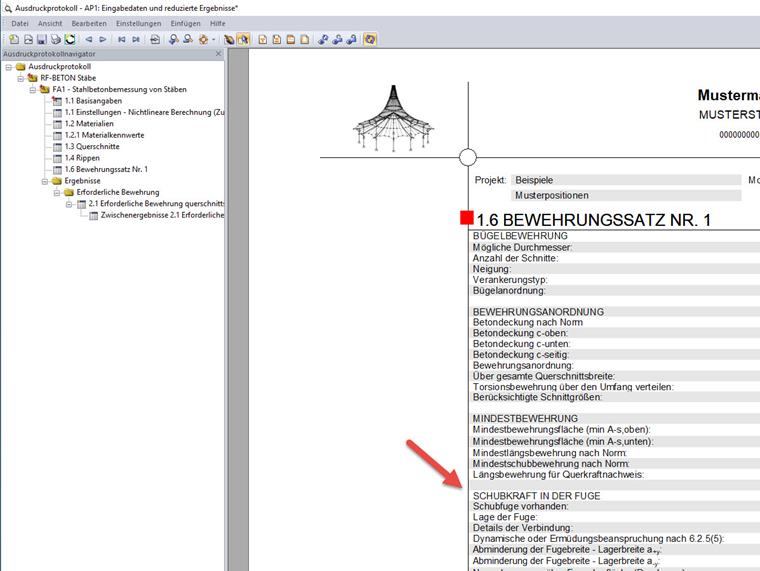

Wie kann ich die Schubkraftübertragung in Fugen in das Ausdruckprotokoll übertragen?
Haben Sie irgendwelche Fragen?
Knowledge Base
Länge: 00:00:43 min
Länge: 00:00:35 min
Länge: 00:01:43 min
Länge: 00:01:02 min
Länge: 00:01:05 min
Die Stahlbetonbemessung für den Brandfall erfolgt nach dem vereinfachten Verfahren gemäß EN 1992-1-2 Abschnitt 4.2. Dabei wird die im Anhang B.2 beschriebene "Zonenmethode" benutzt: Der Querschnitt wird in eine Anzahl paralleler Zonen gleicher Dicke unterteilt und deren temperaturabhängige Druckfestigkeit ermittelt. Die reduzierte Tragfähigkeit bei Brandeinwirkung wird so durch einen verkleinerten Bauteilquerschnitt mit abgeminderten Festigkeiten abgebildet.
Beim Einsatz von langsam erhärtendem Beton (in der Regel bei dicken Bauteilen) darf die errechnete Mindestbewehrung zur Aufnahmen von Zwangsbeanspruchungen nach EN 1992-1-1, 7.3.2 mit dem Faktor 0,85 abgemindert werden. Bedingung hierfür ist aber, dass der Kennwert für die Festigkeitsentwicklung r = fcm2 / fcm28 nicht größer als 0,3 ist. Zusätzlich sind die Rahmenbedingungen der Anwendungsvoraussetzung für diese Bewehrungsverminderung in den Ausführungsunterlagen explizit festzulegen.
Bei gleichmäßiger verteilter Belastung kann nach EN 1992-1-1 (Eurocode 2) der Bemessungsschnitt für die Schubbewehrung im Abstand d von der Auflagervorderkante gelegt werden. Dabei reduziert sich die anzusetzende Querkraft für die Schubbewehrung auf VEd,red. Für den Nachweis der maximal aufnehmbaren Betondruckkraft VRd,max ist aber die vollständige Querkraft anzusetzen.
In RF-BETON Stäbe für RFEM beziehungsweise BETON für RSTAB wird dem Benutzer automatisch ein Bewehrungsvorschlag erstellt, wenn in der Maske 1.6 Bewehrung die Option "Bewehrungsvorschlag vornehmen" aktiv ist.
Der Bewehrungsvorschlag aus RF-/BETON Stäbe kann nach Revit exportiert werden. Unterstützt werden aktuell Rechteck- sowie Kreisquerschnitte.
Die Bewehrungsstäbe lassen sich nachträglich in Revit modifizieren.
Im Add-On Betonbemessung haben Sie die Möglichkeit, eine vorhandene vertikal ausgerichtete Durchstanzbewehrung zu definieren. Diese wird dann beim Durchstanznachweis berücksichtigt.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweis nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
Bei einem Vergleich zwischen der Verformungsberechnung in den RF-BETON Modulen und einem anderen Berechnungsprogramm erhalte ich abweichende Ergebnisse. Was könnte die Ursache dafür sein?
Ich kann bei der Bemessung für einen Rechteck-Querschnitt nur umlaufende Bewehrung wählen. Woran liegt das?
Ich habe mir vor Kurzem RSTAB mit dem BETON-Modul gekauft. Kann ich damit einen Stabilitätsnachweis von Stahlbetonstützen durchführen?
Warum erscheint als Ergebnis der Stahlbetonbemessung für Stäbe für die vorhandene Bügelbewehrung die Warnung 155?
Warum ermittelt RF-BETON Stäbe beziehungsweise BETON eine signifikant höhere vorhandene Bewehrung als erforderliche Bewehrung?
Wie kann man für die Bemessung von Stabtragwerken aus Stahlbeton einen Durchmesser für die Bewehrungsstäbe wählen, der nicht in der Liste möglicher Durchmesser vorhanden ist?
