Mauerwerksbemessung | Ergebnisse

Ihre Bemessung war erfolgreich? Dann lehnen Sie sich einfach zurück. Auch hier profitieren Sie wieder von den zahlreichen Funktionen in RFEM. Das Programm gibt Ihnen die maximalen Spannungen der Mauerwerksflächen aus, wobei Sie sich die Ergebnisse in jedem FE-Netzpunkt detailliert darstellen lassen können.

Zudem können Sie Schnitte einfügen, um eine detaillierte Auswertung einzelner Bereiche vorzunehmen. Über die Darstellung der plastizierten Bereiche ist es Ihnen möglich, eine Rissabschätzung im Mauerwerk vorzunehmen.

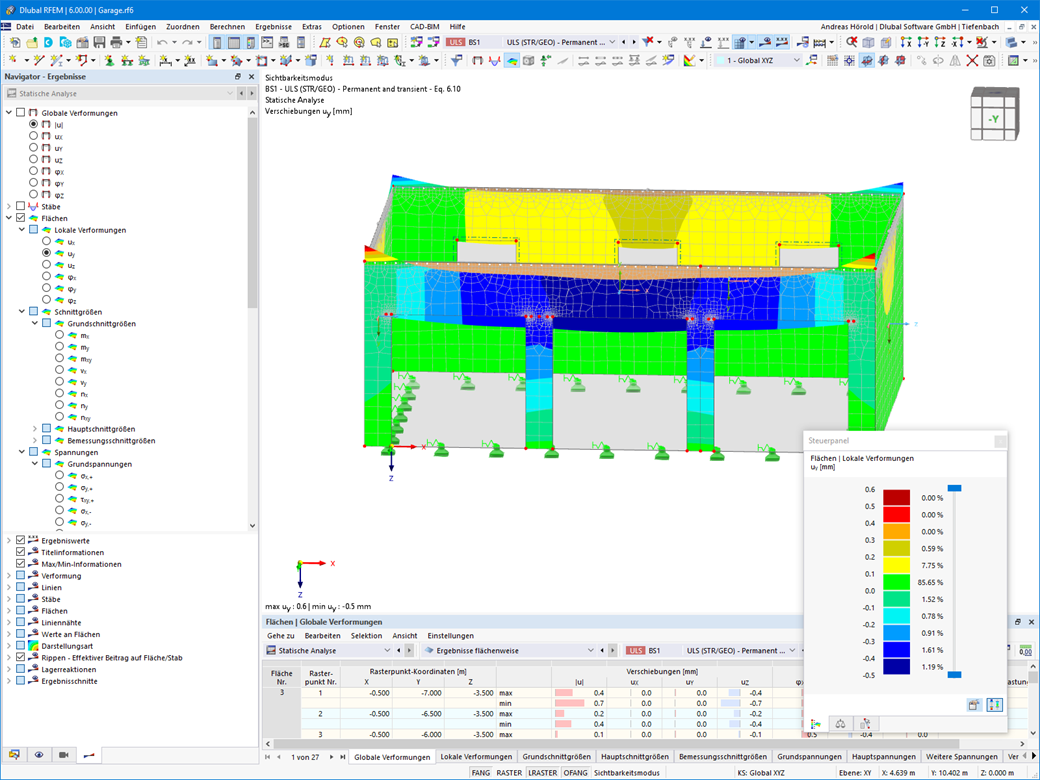

Mauerwerksverformungen
Mauerwerksverformungen
