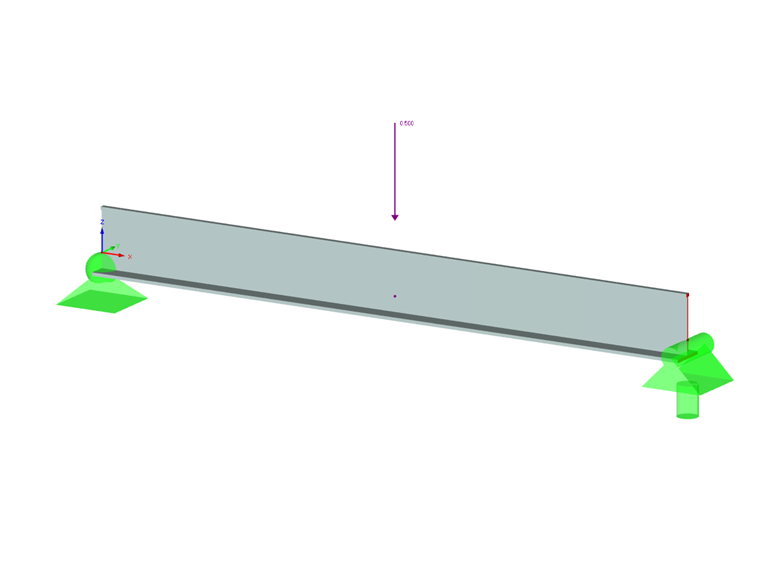

Viga en flexión según ADM 2015

Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.

Las condiciones de apoyo de una viga sometida a flexión son esenciales para su resistencia al pandeo lateral. Si, por ejemplo, una viga de vano simple se mantiene lateralmente en el medio del vano, se puede evitar la flecha del ala comprimida y se puede aplicar un modo propio de dos ondas. El momento crítico de pandeo lateral aumenta significativamente con esta medida adicional. En los módulos adicionales para el cálculo de barras, se pueden definir diferentes tipos de apoyos laterales en una barra utilizando la ventana de entrada "Apoyos intermedios".

Si la sección de una barra de aluminio está compuesta por elementos delgados, puede ocurrir un fallo debido al pandeo local de las alas o almas antes de que la barra pueda alcanzar su resistencia total. En el módulo adicional RF-/ALUMINUM ADM, ahora hay tres opciones para determinar la resistencia nominal a flexión para el estado límite de pandeo local, M_nlb, de la sección F.3 del Manual de cálculo de aluminio de 2015. Las tres opciones incluyen las secciones F.3.1 Método del promedio ponderado, F.3.2 Método de la resistencia directa y F.3.3 Método del elemento límite.

El número de grados de libertad en un nudo ya no es un parámetro de cálculo global en RFEM (6 grados de libertad para cada nudo de la malla en los modelos en 3D, 7 grados de libertad para el análisis de torsión de alabeo). Por lo tanto, cada nudo se considera generalmente con un número diferente de grados de libertad, lo que conduce a un número variable de ecuaciones en el cálculo.

Esta modificación acelera el cálculo, especialmente para los modelos donde se podría lograr una reducción significativa del sistema (por ejemplo, en cerchas y estructuras de membranas).

Muestre las deformaciones ampliadas de barras, superficies y sólidos (por ejemplo, deformaciones principales importantes, las deformaciones totales equivalentes, etc.) en el Navegador de proyectos - Resultados en RFEM y en la Tabla 4.0.

Por ejemplo, puede mostrar las deformaciones plásticas determinantes al realizar el diseño plástico de conexiones con elementos de superficies.

Los modelos de RFEM y RSTAB se pueden guardar como modelos glTF 3D (formatos *.glb y *.glTF). Vea los modelos en 3D en detalle con un visor 3D de Google o Babylon. Lleve sus gafas de realidad virtual, como Oculus, para "caminar" a través de la estructura.

Puede integrar los modelos glTF en 3D en sus propios sitios web utilizando JavaScript según estas instrucciones (como en el sitio web de Dlubal Modelos para descargar).
