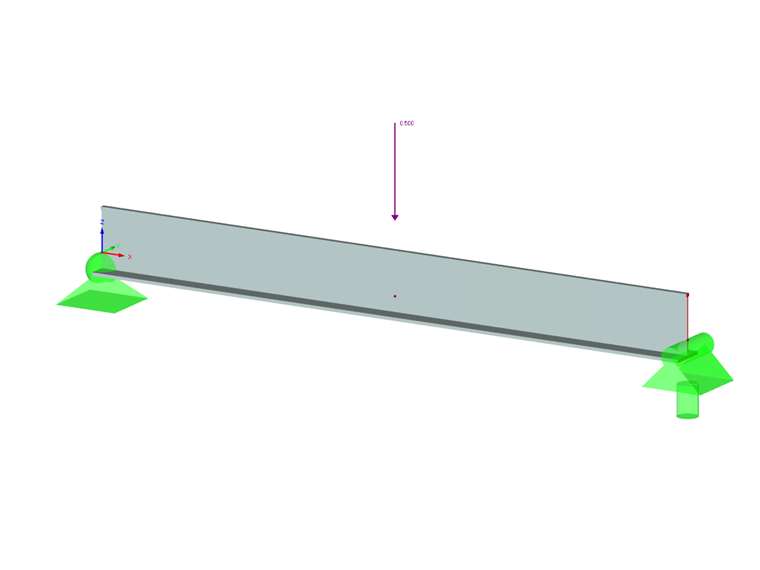

Belka na zginanie zgodnie z ADM 2015

Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.

Warunki podparcia belki zginanej są decydujące dla jej nośności na zwichrzenie. Jeżeli, na przykład, belka jednoprzęsłowa jest utrzymywana z boku w środku przęsła, można zapobiec ugięciu pasa ściskanego i można wymusić dwufalową postać drgań własnych. Dzięki tej dodatkowej zmianie znacznie wzrasta moment krytyczny zwichrzenia. W modułach dodatkowych do wymiarowania prętów w oknie wprowadzania "Podpory pośrednie" można definiować różne typy podpór bocznych na pręcie.

Jeżeli przekrój pręta aluminiowego składa się z smukłych elementów, uszkodzenie może wystąpić z powodu lokalnego wyboczenia pasów lub środników, zanim pręt osiągnie pełną wytrzymałość. W module dodatkowym RF-/ALUMINIUM ADM dostępne są teraz trzy opcje określania nominalnej wytrzymałości na zginanie dla stanu granicznego wyboczenia lokalnego, M_nlb, z rozdziału F.3 w Podręczniku projektowania konstrukcji aluminiowych 2015. Trzy opcje obejmują sekcje F.3.1 Metoda średniej ważonej, F.3.2 Metoda wytrzymałości bezpośredniej i F.3.3 Metoda elementów ograniczających.

Liczba stopni swobody w węźle nie jest już globalnym parametrem obliczeniowym w programie RFEM (6 stopni swobody dla każdego węzła siatki w modelach 3D, 7 stopni swobody dla analizy skręcania skrępowanego). Dlatego każdy węzeł jest zwykle rozpatrywany z inną liczbą stopni swobody, co prowadzi do zmiennej liczby równań w obliczeniach.

Zmiana ta przyspiesza obliczenia, szczególnie dla modeli, które mogą być znacznie uproszczone, takich jak konstrukcje kratownicowe i membranowe.

Rozszerzone odkształcenia prętów, powierzchni i brył można wyświetlić (np. istotne odkształcenia główne, równoważne odkształcenia całkowite itd.) w Nawigatorze projektu - Wyniki w programie RFEM oraz w Tabeli 4.0.

Można na przykład wyświetlić główne odkształcenia plastyczne podczas wymiarowania plastycznego połączeń z elementami powierzchniowymi.

Modele z programów RFEM i RSTAB mogą być zapisywane jako modele 3D glTF (formaty *.glb i *.glTF). Obejrzyj szczegółowo modele w 3D w przeglądarce 3D firmy Google lub Babylon. Na "spacer" po konstrukcji zabierz okulary VR, takie jak Oculus.

Modele 3D glTF można zintegrować z własnymi stronami internetowymi za pomocą JavaScript zgodnie z niniejszą instrukcją (np. na stronie Dlubal Modele do pobrania).
