Modelo utilizado en

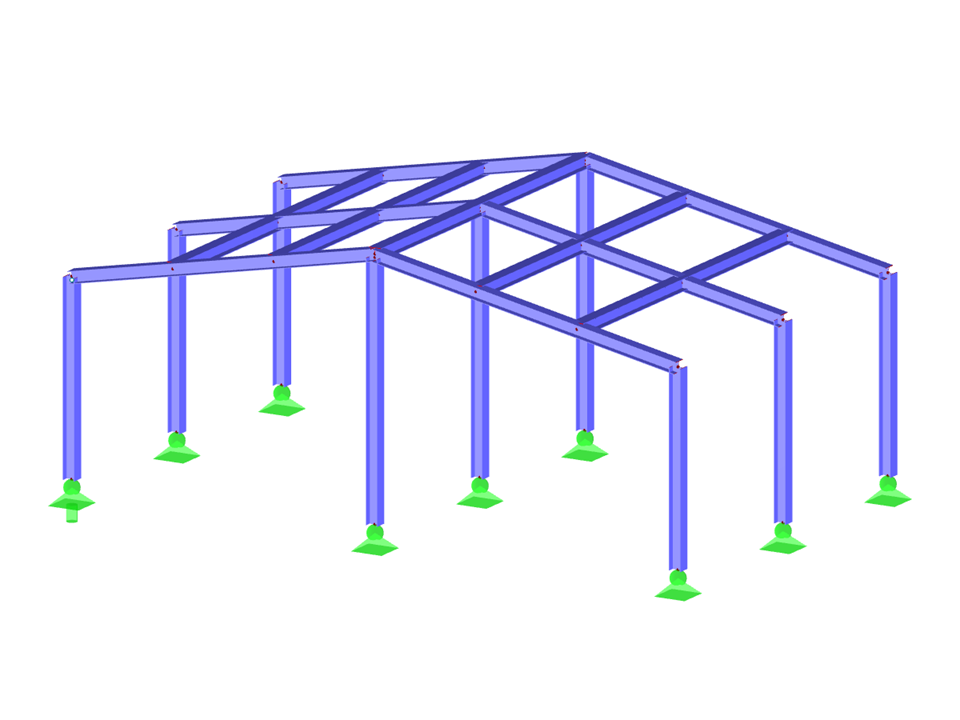

Nave de acero
Número de nudos | 33 |
Número de líneas | 32 |
Número de barras | 32 |
Número de casos de carga | 1 |
Peso completo | 3.820 t |
Dimensiones (métricas) | 10,500 x 6,500 x 4,250 m |
Dimensiones (imperiales) | 34.45 x 21.33 x 13.94 feet |
Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
