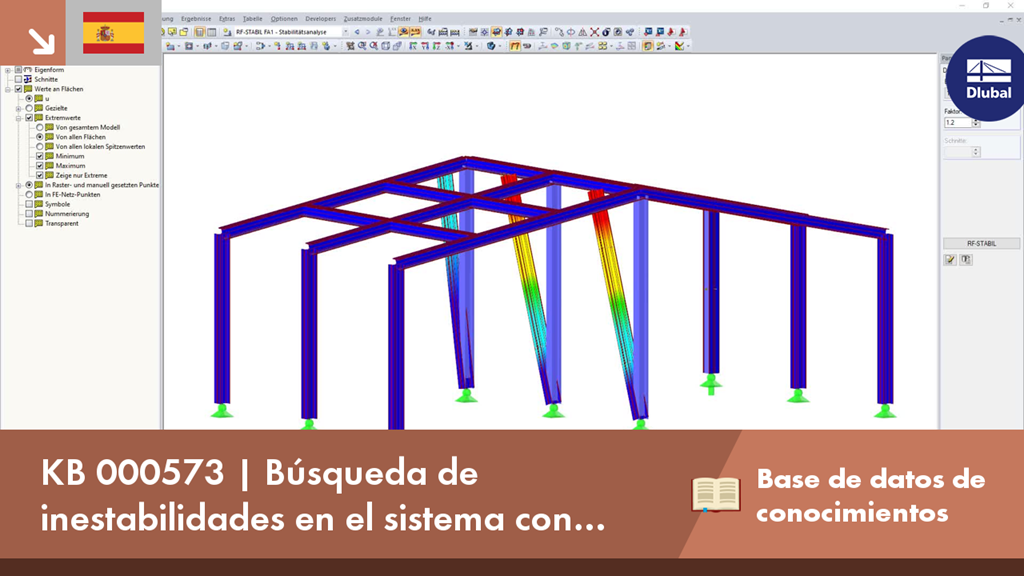

KB 000573 | Búsqueda de inestabilidades en el sistema con RF-STABILITY

Esta función, que también se conoce como desfase, permite calcular los factores de carga crítica a partir del valor inicial definido por el usuario. Eine Ermittlung der Verzweigungslastfaktoren findet in der Regel vom kleinsten zum größten Laststeigerungsfaktor statt.

Si una barra está apoyada lateralmente para evitar el pandeo debido a una fuerza axil de compresión, se debe asegurar que el apoyo lateral sea realmente capaz de evitar el pandeo. Por lo tanto, el objetivo de este artículo es determinar la rigidez elástica al giro ideal de un apoyo lateral utilizando el modelo de Winter.

El artículo anterior Vuelco lateral en estructuras de madera | Ejemplos 1 explica la aplicación práctica para determinar el momento crítico de flexión M_crit o la tensión crítica de flexión σ_crit para el vuelco lateral de una viga mediante el uso de ejemplos simples. En este artículo, el momento flector crítico se determina teniendo en cuenta un apoyo elástico resultante de un arriostramiento rigidizador.

El número de grados de libertad en un nudo ya no es un parámetro de cálculo global en RFEM (6 grados de libertad para cada nudo de la malla en los modelos en 3D, 7 grados de libertad para el análisis de torsión de alabeo). Por lo tanto, cada nudo se considera generalmente con un número diferente de grados de libertad, lo que conduce a un número variable de ecuaciones en el cálculo.

Esta modificación acelera el cálculo, especialmente para los modelos donde se podría lograr una reducción significativa del sistema (por ejemplo, en cerchas y estructuras de membranas).

Muestre las deformaciones ampliadas de barras, superficies y sólidos (por ejemplo, deformaciones principales importantes, las deformaciones totales equivalentes, etc.) en el Navegador de proyectos - Resultados en RFEM y en la Tabla 4.0.

Por ejemplo, puede mostrar las deformaciones plásticas determinantes al realizar el diseño plástico de conexiones con elementos de superficies.

Los modelos de RFEM y RSTAB se pueden guardar como modelos glTF 3D (formatos *.glb y *.glTF). Vea los modelos en 3D en detalle con un visor 3D de Google o Babylon. Lleve sus gafas de realidad virtual, como Oculus, para "caminar" a través de la estructura.

Puede integrar los modelos glTF en 3D en sus propios sitios web utilizando JavaScript según estas instrucciones (como en el sitio web de Dlubal Modelos para descargar).
